1 / 18
ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

Elektrik ve Manyetizma: Ampermetre ve Voltmetre

Elektrik devrelerinde ölçüm yapmak için kullanılan iki temel cihazı öğreneceğiz. Bu cihazlar, devredeki akımı ve gerilimi ölçerek devre hakkında bilgi sahibi olmamızı sağlar.

Bu konuda başarılı olmak için devrelerin nasıl çalıştığını ve ölçüm cihazlarının bağlantı kurallarını iyi anlamalısın.

ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

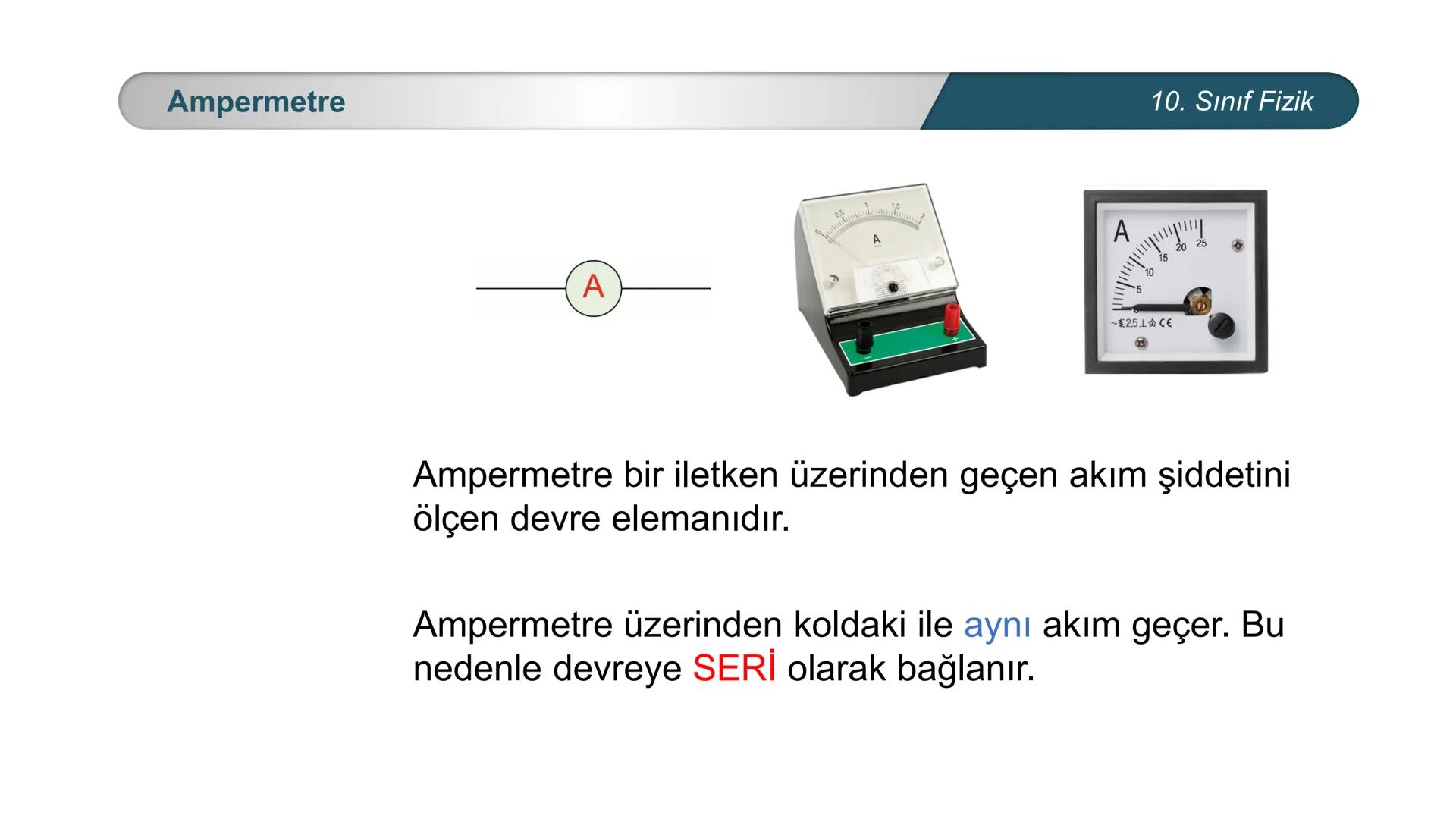

Ampermetre

Ampermetre, bir iletken üzerinden geçen akım şiddetini ölçen devre elemanıdır. Devredeki akımı doğru şekilde ölçebilmek için ampermetre devreye seri olarak bağlanır.

Ampermetrenin üzerinden, bağlı olduğu koldaki ile aynı akım geçer. Böylece devre elemanlarının kullandığı akım miktarını doğrudan ölçebiliriz.

💡 Hatırlatma: Ampermetre her zaman devreye seri bağlanır, paralel bağlanırsa devre çalışmaz!

ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

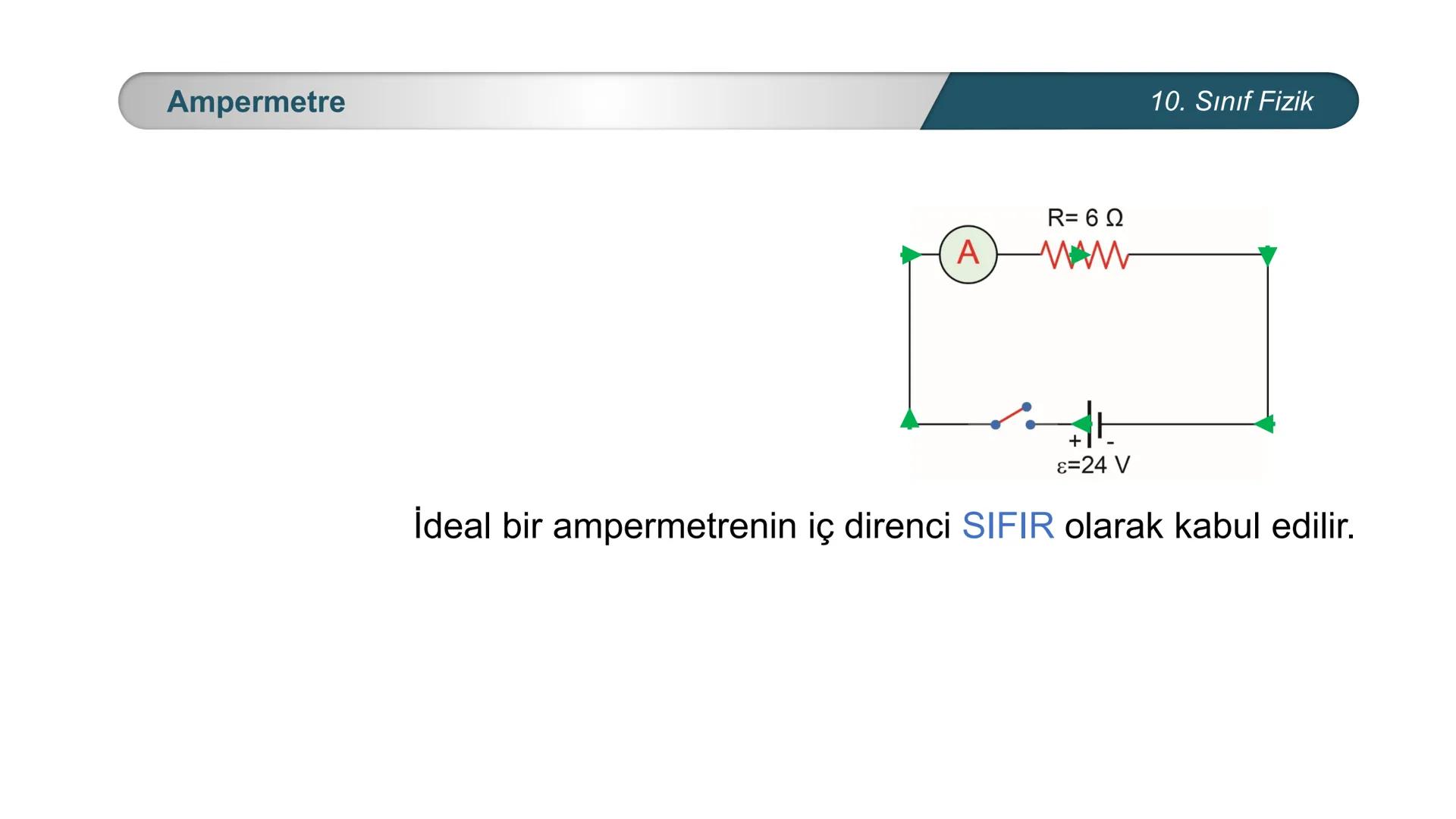

Ampermetre ve İç Direnç

İdeal bir ampermetrenin iç direnci sıfır olarak kabul edilir. Böylece ampermetre devredeki akımı etkilemeden ölçüm yapabilir.

Eğer ampermetrenin direnci sıfır olmasaydı, devreye bağlandığında toplam direnci değiştirir ve gerçek akım değerini ölçemezdik.

ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

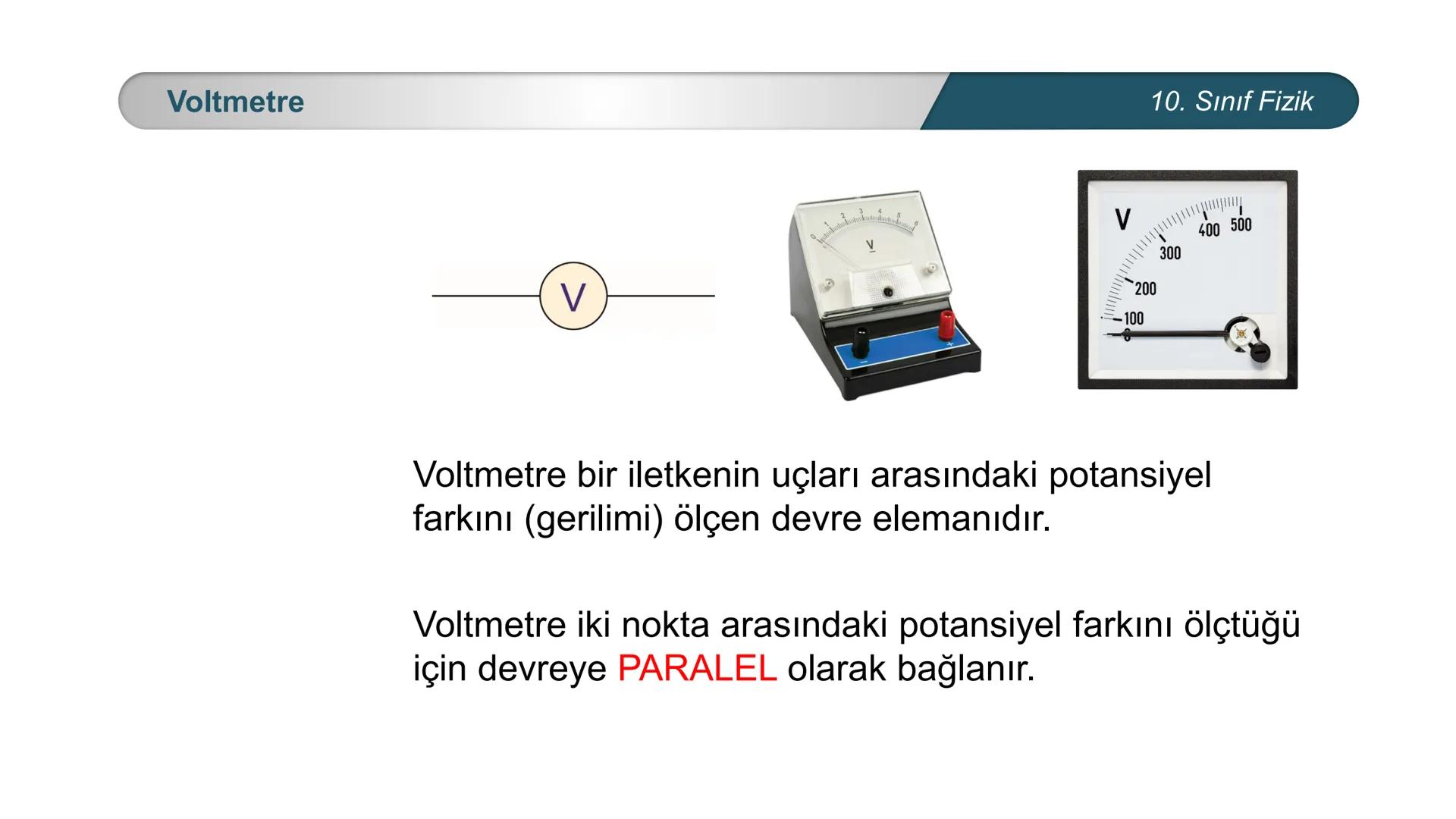

Voltmetre

Voltmetre, bir iletkenin uçları arasındaki potansiyel farkı (gerilimi) ölçen devre elemanıdır. İki nokta arasındaki gerilimi doğru şekilde ölçebilmek için voltmetre devreye paralel olarak bağlanır.

Paralel bağlantı sayesinde voltmetre, üzerinden çok az akım geçirecek şekilde çalışır ve ölçüm yaptığı noktalar arasındaki gerçek gerilimi gösterir.

🔍 Önemli: Voltmetrenin devreye seri bağlanması, devrenin çalışmasını engeller!

ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

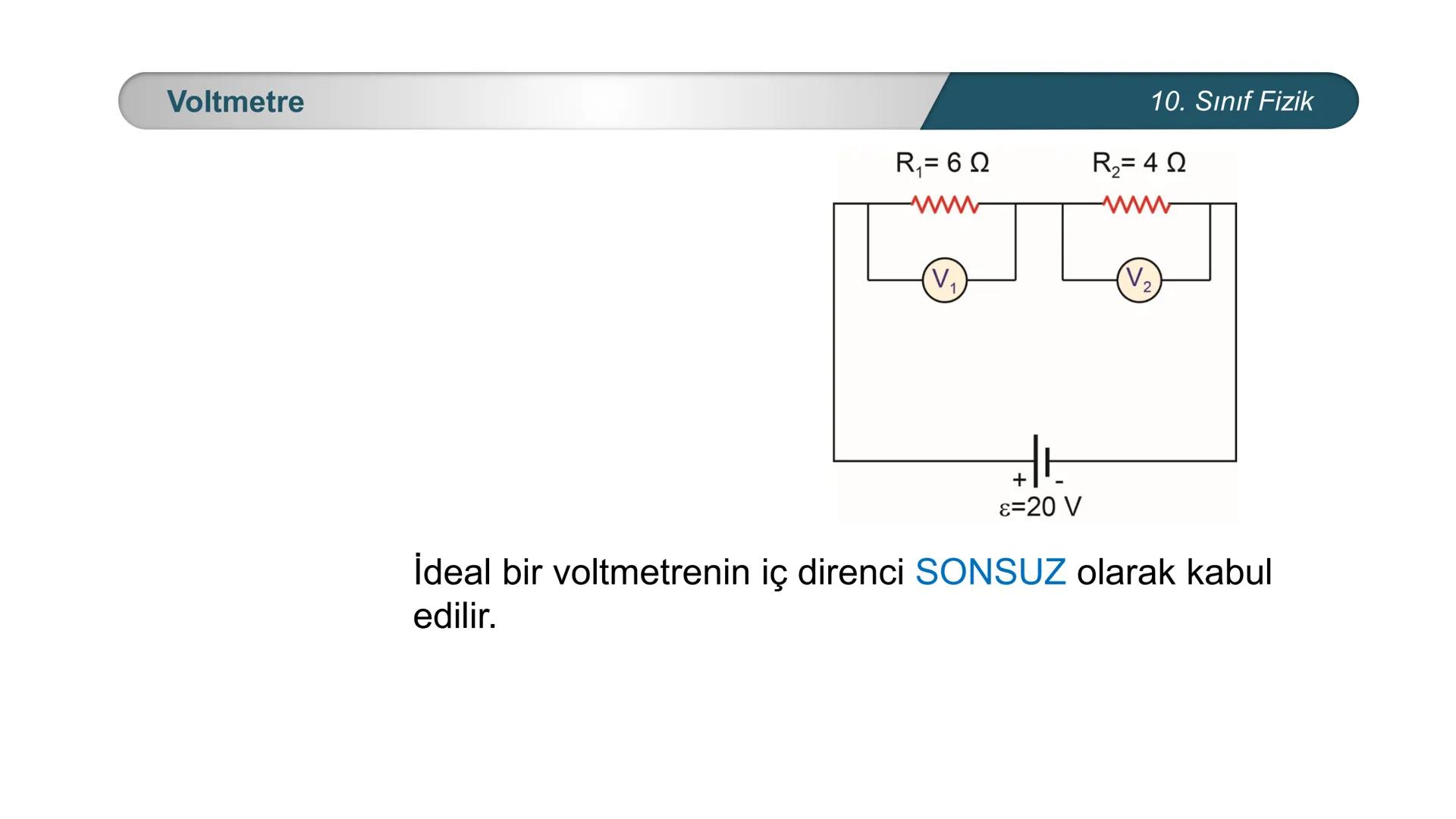

Voltmetre ve İç Direnç

İdeal bir voltmetrenin iç direnci sonsuz olarak kabul edilir. Bu özelliği sayesinde, voltmetre paralel bağlandığı devre elemanından neredeyse hiç akım çekmez.

Voltmetrenin iç direnci ne kadar yüksekse, ölçüm o kadar doğru olur. Düşük dirençli bir voltmetre, devrede akım dağılımını değiştirir ve hatalı ölçüm yapar.

ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

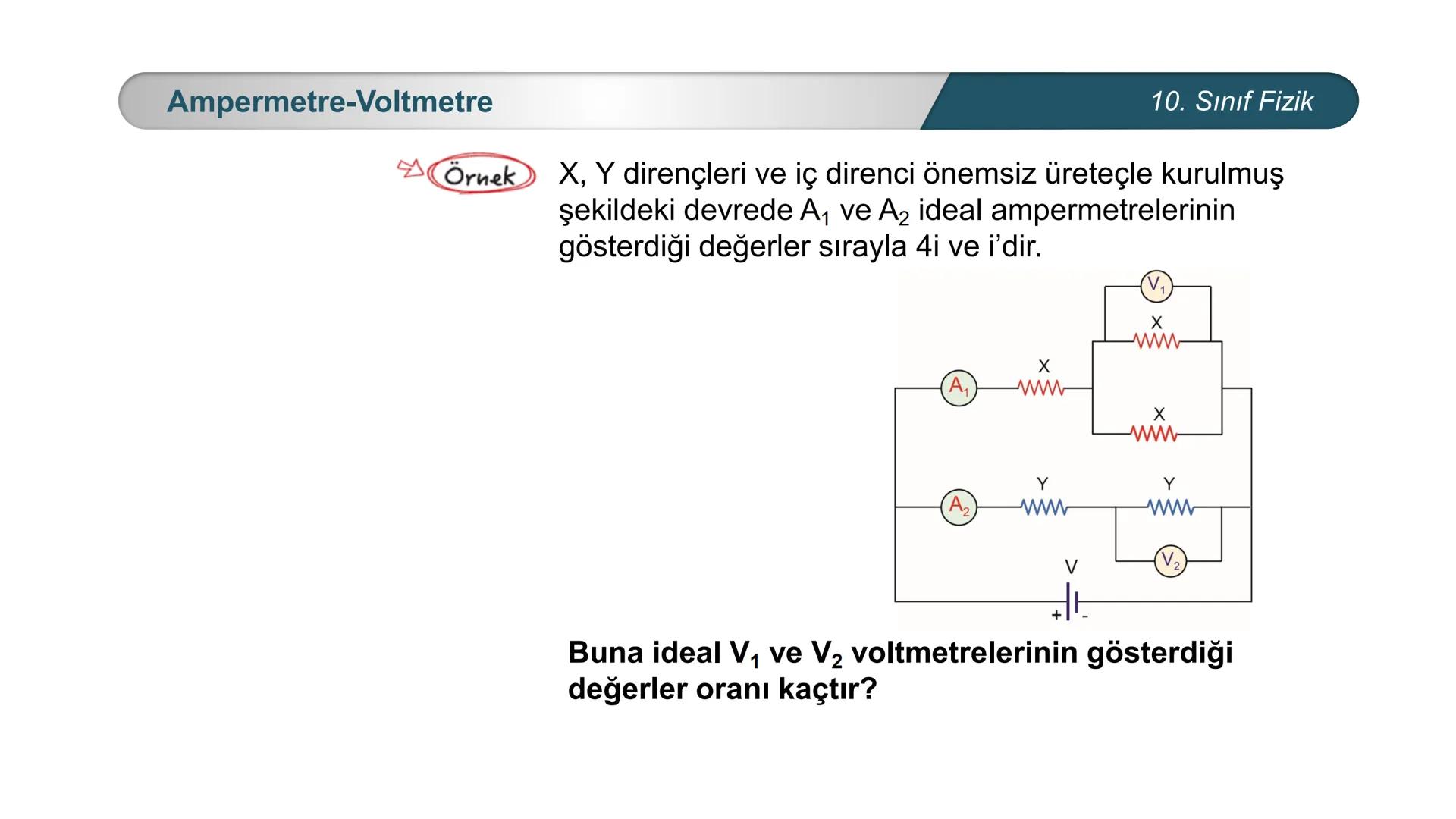

Ampermetre-Voltmetre Örnek 1

Bir devrede akım ve gerilim ölçümü yaparken, ampermetrelerin ve voltmetrelerin gösterdiği değerler arasında bağlantılar vardır.

Örnekteki devrede A₁ ve A₂ ideal ampermetrelerinin gösterdiği değerler sırasıyla 4i ve i olduğuna göre, V₁ ve V₂ voltmetrelerinin gösterdiği değerler oranını hesaplayabiliriz.

Bu tür sorularda ampermetrelerin seri, voltmetrelerin paralel bağlandığını ve Ohm Kanunu'nu V=I×RV=I×R kullanarak çözüme ulaşabiliriz.

ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

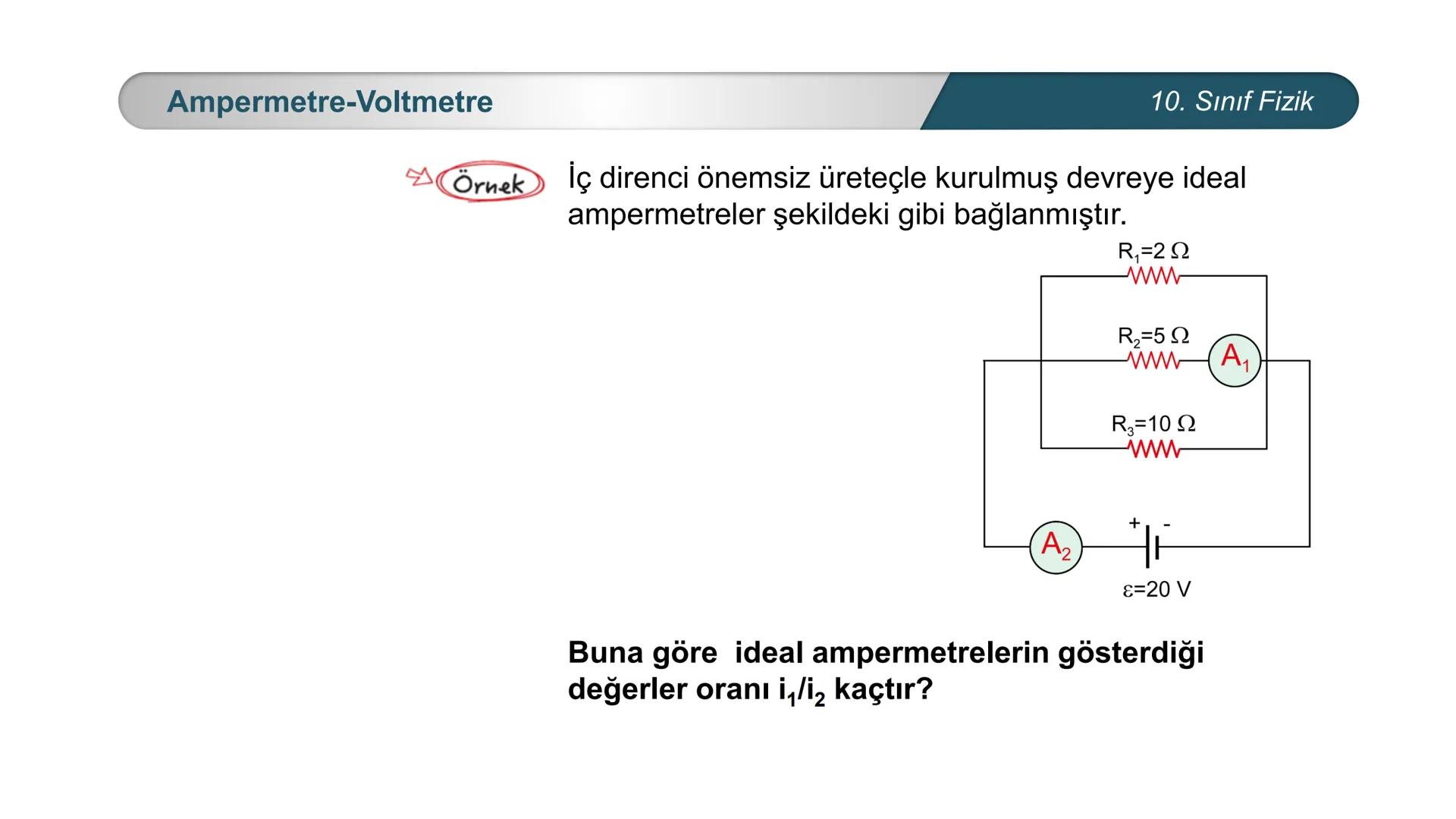

Ampermetre-Voltmetre Örnek 2

İç direnci önemsiz üreteçle kurulmuş devreye ideal ampermetreler bağlanmıştır. Devredeki dirençler R₁=2Ω, R₂=5Ω ve R₃=10Ω olup, üretecin gerilimi 20V'tur.

İki ampermetrenin gösterdiği değerlerin oranını i1/i2i₁/i₂ hesaplamak için, önce devredeki akımları Ohm Kanunu ve Kirchhoff Kanunlarına göre buluruz.

🔑 İpucu: Ampermetreler akımı etkilemeden ölçtüğü için, sanki devrede yokmuş gibi hesap yapabilirsin!

ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

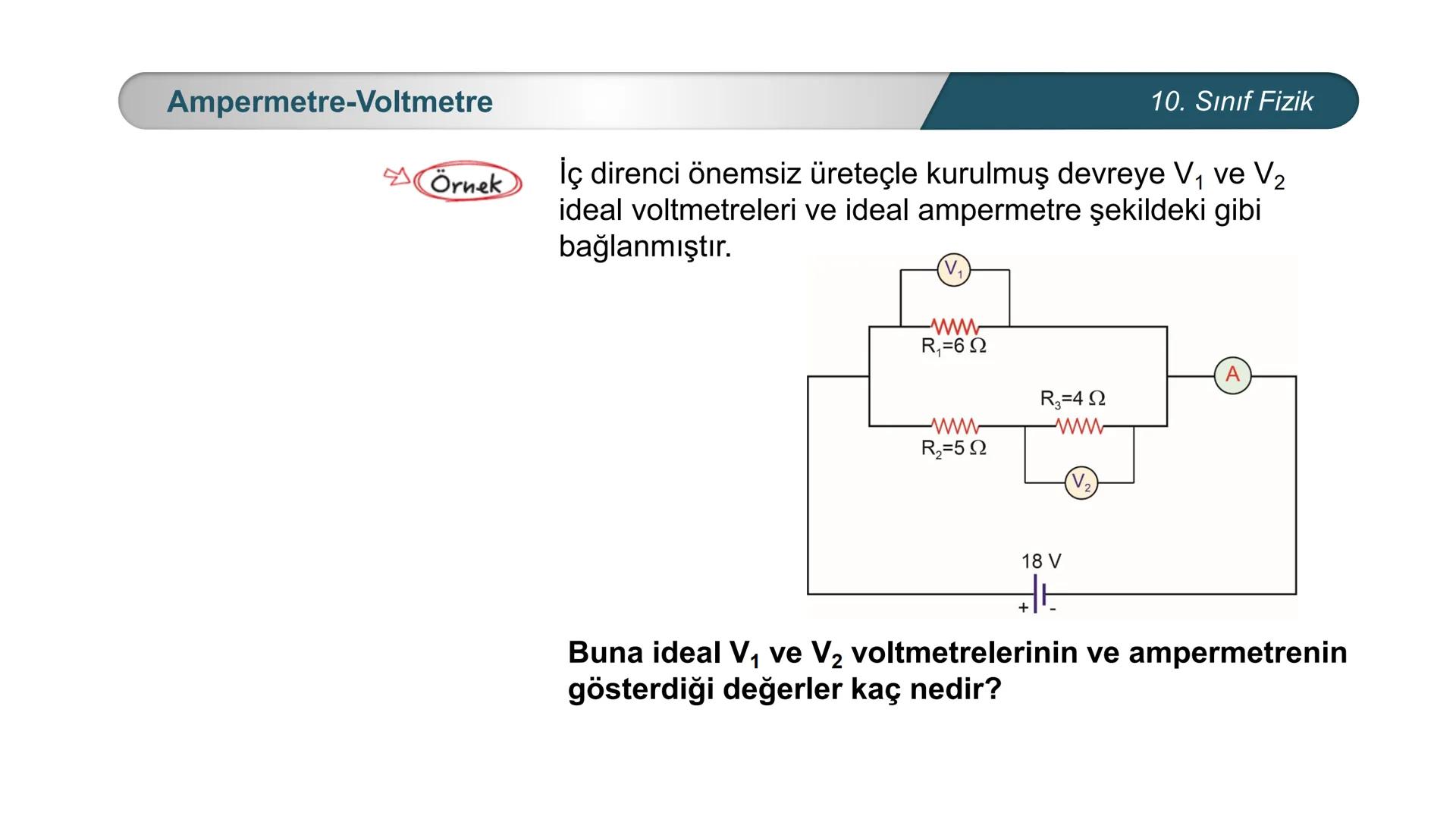

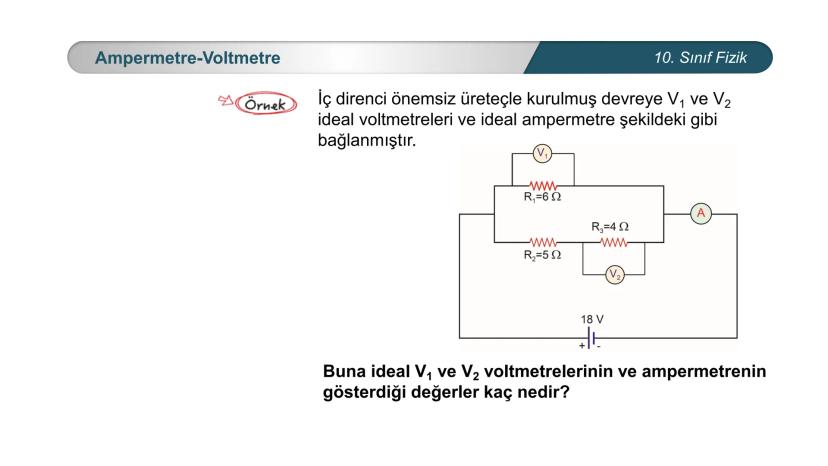

Ampermetre-Voltmetre Örnek 3

İç direnci önemsiz üreteçle kurulmuş devreye V₁ ve V₂ ideal voltmetreleri ve bir ampermetre bağlanmıştır. Dirençler R₁=6Ω, R₂=5Ω ve R₃=4Ω olup, üretecin gerilimi 18V'tur.

Voltmetrelerin gösterdiği değerleri bulmak için, her bir direncin üzerindeki gerilim düşümünü hesaplamalıyız. Bunun için önce devredeki akımı bulmamız gerekir.

Ampermetrenin gösterdiği değeri bulmak için ise devredeki toplam direnci ve üretecin gerilimini kullanabiliriz.

ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

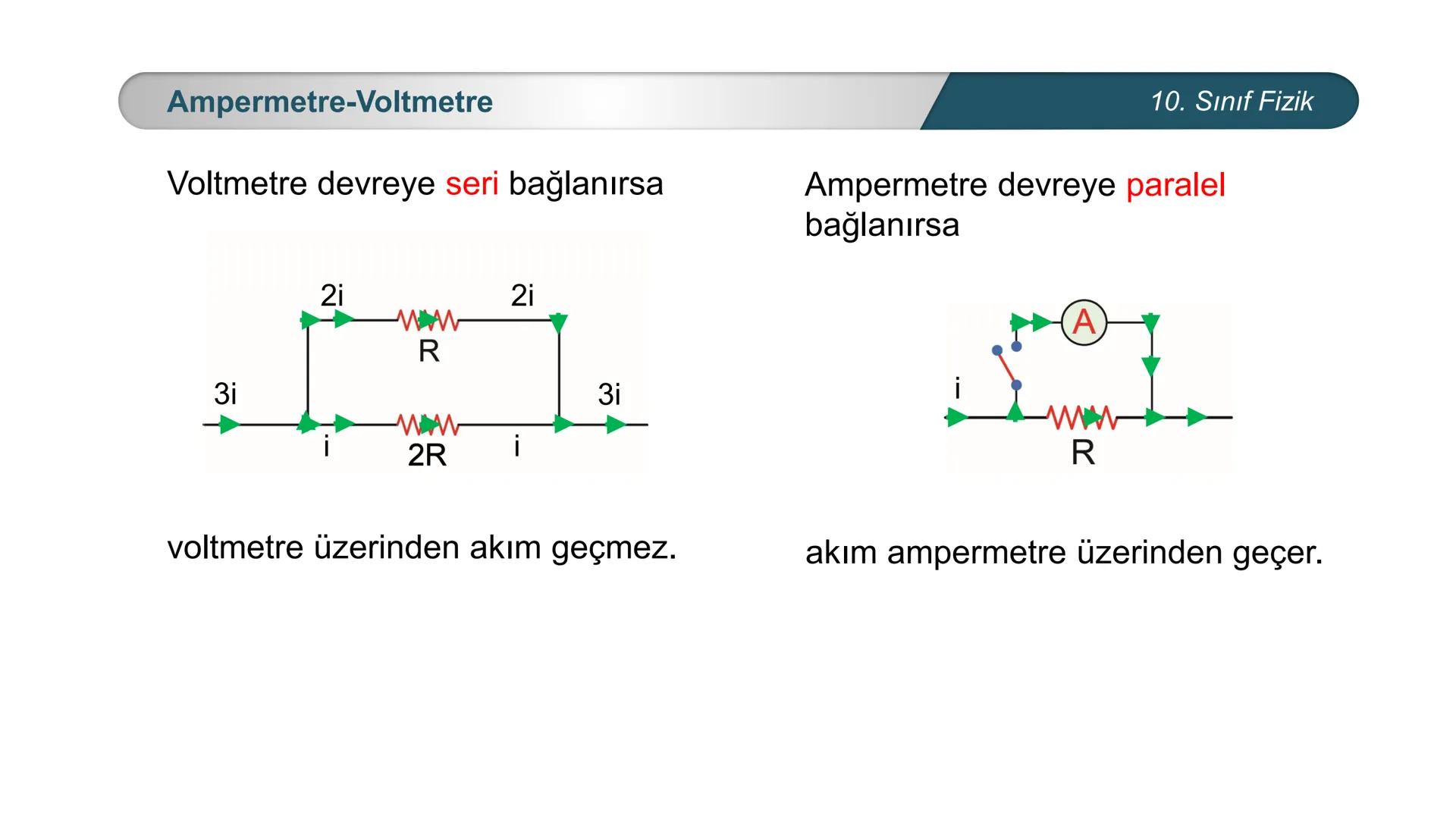

Ampermetre ve Voltmetre Bağlantı Hataları

Eğer voltmetre devreye seri bağlanırsa, üzerinden akım geçmez çünkü iç direnci çok yüksektir. Bu durumda devre açık devre gibi davranır.

Ampermetre devreye paralel bağlanırsa, düşük direnci sebebiyle akım ampermetreden geçer. Bu durumda ölçüm yapmak istediğimiz devre elemanından akım geçmez ve doğru ölçüm yapamayız.

⚠️ Uyarı: Ampermetre seri, voltmetre paralel bağlanmalıdır - aksi takdirde hem devre düzgün çalışmaz hem de doğru ölçüm yapamayız!

ÜRKIYE YETI
MILLI
*
BAKANLIĞI
FİZİK
10. SINIF
ELEKTRİK VE MANYETİZMA
Ampermetre ve Voltmetre Ampermetre
A
0,5
A
~$2.5丄仚 CE
10. Sınıf Fizik
A

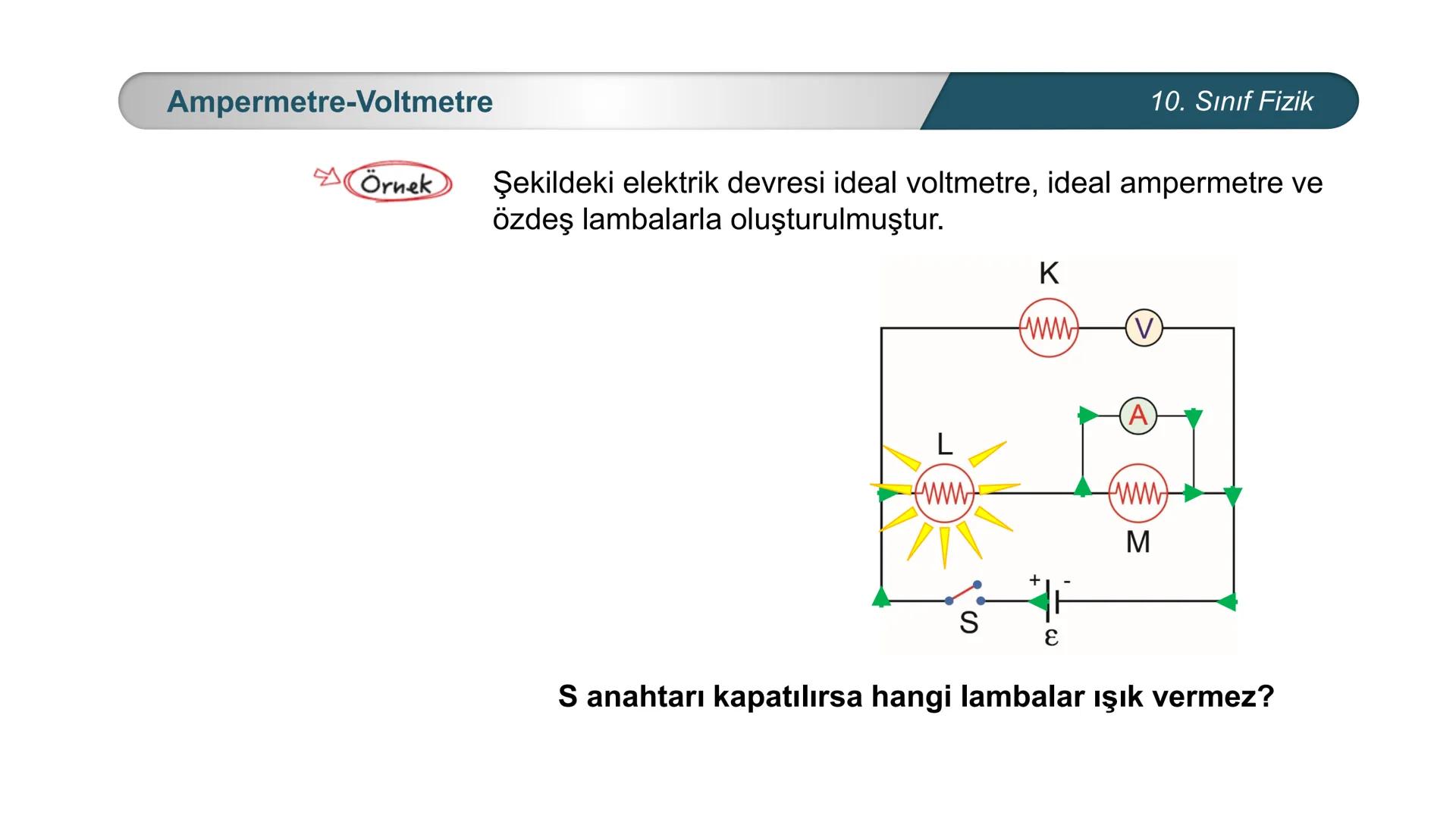

Ampermetre-Voltmetre Örnek 4

Devrede ideal voltmetre, ideal ampermetre ve özdeş lambalar bulunmaktadır. K anahtarı kapatıldığında hangi lambaların ışık vermeyeceğini bulmamız gerekiyor.

Anahtarı kapattığımızda, devrenin yapısı değişir. Voltmetrenin direnci sonsuz olduğundan, üzerinden akım geçmez ve o koldaki lambalar yanmaz.

Ampermetrenin direnci sıfır olduğundan, ona bağlı devre kısmında kısa devre oluşabilir ve bazı kollardan akım geçmeyebilir.
