11. Sınıf Fizik: Manyetik Alan Konu Anlatımı ve AYT Hazırlık

user profile picture
incii@catsandc0ffee_

Manyetik alan ve elektromanyetik kuvvetler fizik dersinin en heyecan verici...

Page 1
Page 2
Page 3
Page 4
Page 5
Page 6
Page 7
1 / 7
1
of 7
Manyetik Alan: $B=k.2i/d$ $B=2Kzild$ Pa 4 parmak akım baş parmak B Manyetik Kurvet: i Asarım $B=4kitNll$ Smy's Gubuğa etki eden many

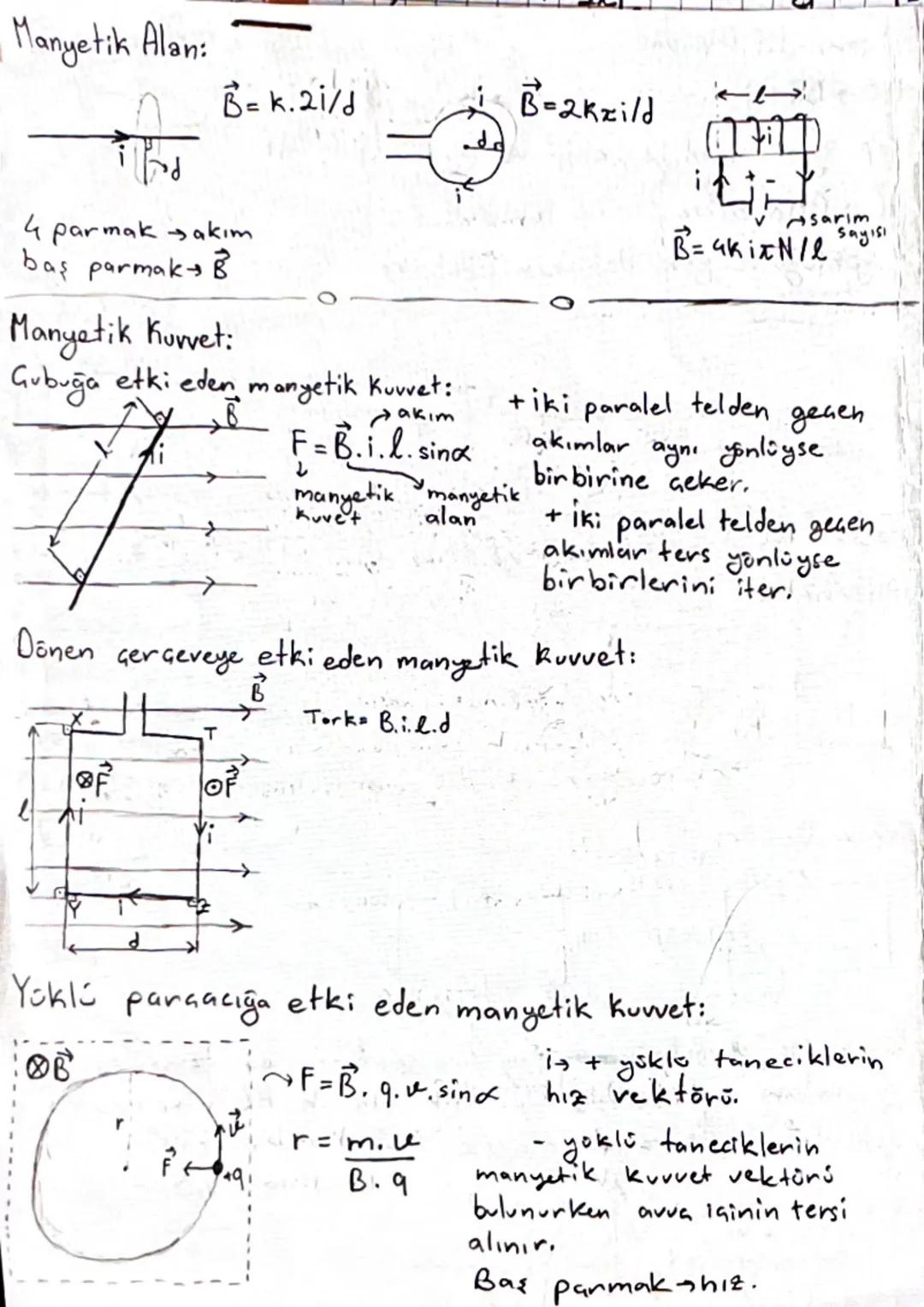

Manyetik Alan ve Manyetik Kuvvet

Manyetik alanın büyüklüğü iletkenin akımına ve uzaklığına bağlı olarak değişir. Telden geçen akıma bağlı olarak oluşan manyetik alan B⃗=k.2i/d\vec{B}=k.2i/d veya B⃗=2kzild\vec{B}=2kzild formülleri ile hesaplanır. Sağ el kuralında 4 parmağımız akımı, baş parmağımız ise manyetik alanı gösterir.

Bir iletken çubuğa etki eden manyetik kuvvet F=B.i.l.sinaF=B.i.l.sina formülü ile bulunur. Burada BB manyetik alan şiddeti, ii akım, ll uzunluk ve aa ise açıdır. Dönen bir çerçeveye etki eden manyetik kuvvet ise Tork=B.i.l.dTork=B.i.l.d formülü ile hesaplanır.

Yüklü bir parçacığa etki eden manyetik kuvvet F=B⃗.q.u⃗.sinaF=\vec{B}.q.\vec{u}.sina formülü ile bulunur. Parçacığın izlediği yörüngenin yarıçapı ise r=m.uB.qr=\frac{m.u}{B.q} şeklinde hesaplanır. Negatif yüklü parçacıklarda manyetik kuvvet vektörü bulunurken sağ el kuralının tersi uygulanır.

Not: İki paralel telden aynı yönde akım geçiyorsa teller birbirini çeker, zıt yönde akım geçiyorsa birbirini iter. Bu, elektromıknatısların çalışma prensibinin temelidir!

2
of 7
Manyetik Alan: $B=k.2i/d$ $B=2Kzild$ Pa 4 parmak akım baş parmak B Manyetik Kurvet: i Asarım $B=4kitNll$ Smy's Gubuğa etki eden many

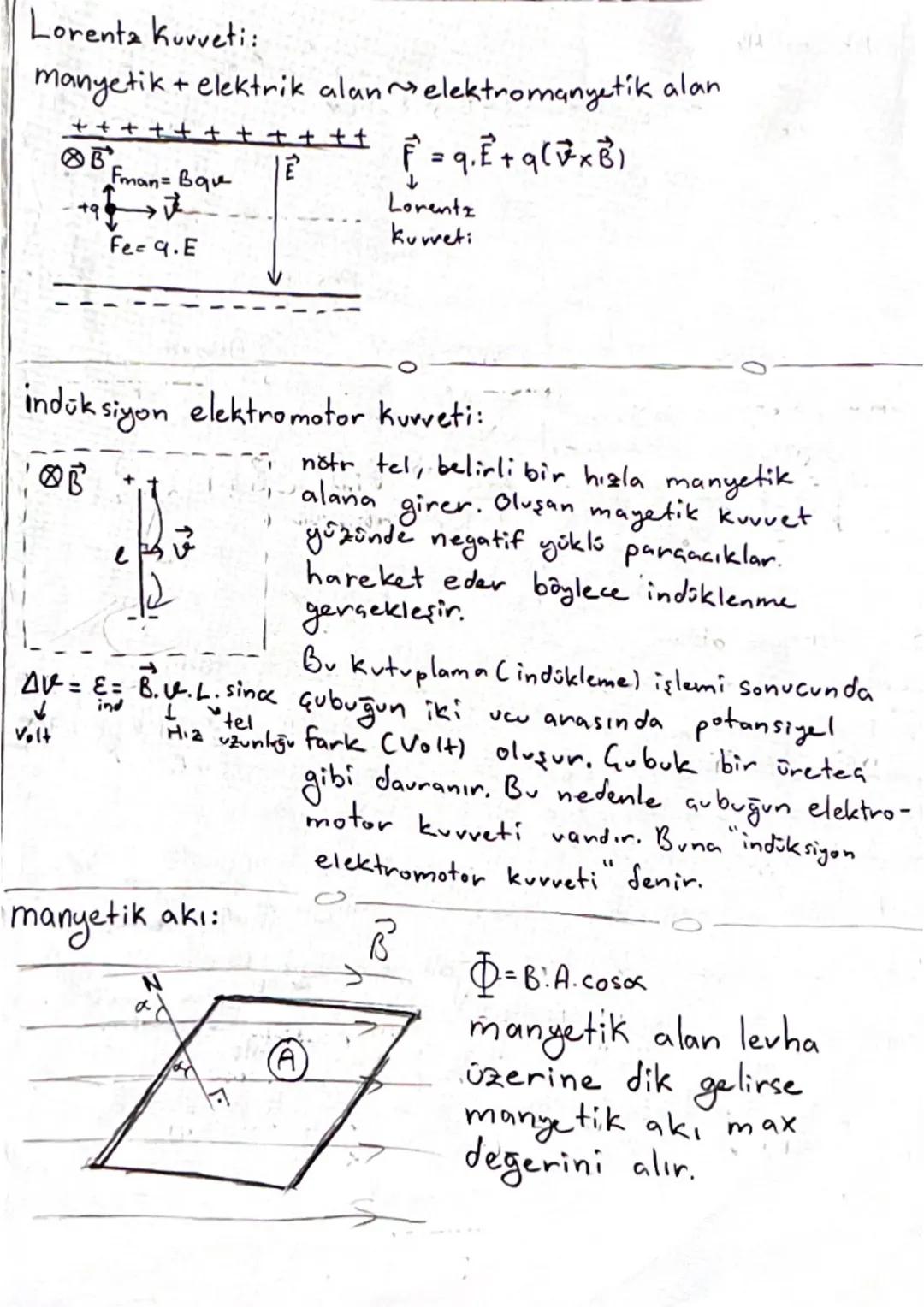

Lorentz Kuvveti ve İndüksiyon

Lorentz Kuvveti, hem elektrik hem de manyetik alanın bir parçacık üzerindeki toplam etkisini tanımlar: F⃗=qE⃗+q(v⃗×B⃗)\vec{F} = q\vec{E} + q(\vec{v} \times \vec{B}). Bu formülde qq parçacığın yükü, E⃗\vec{E} elektrik alan, v⃗\vec{v} parçacığın hızı ve B⃗\vec{B} ise manyetik alandır.

Bir tel belirli bir hızla manyetik alana girdiğinde indüksiyon elektromotor kuvveti oluşur. Bu olay sonucunda telin içindeki yükler hareket eder ve telin uçları arasında potansiyel fark meydana gelir. İndüksiyon elektromotor kuvveti ΔV=E⋅B⋅U⋅L⋅sinθ\Delta V = E \cdot B \cdot U \cdot L \cdot sin\theta formülü ile hesaplanır.

Manyetik akı, bir yüzeyden geçen manyetik alan çizgilerinin sayısıdır ve Φ=B⋅A⋅cosα\Phi = B \cdot A \cdot cos\alpha formülü ile hesaplanır. Manyetik alan yüzeye dik geldiğinde yani $\alpha = 0°$ olduğunda manyetik akı maksimum değerini alır.

Unutma: İndüksiyon olayı, jeneratörler, transformatörler ve dinamoların çalışma prensibinin temelini oluşturur. Bu sayede evlerimizde elektrik kullanabiliyoruz!

3
of 7
Manyetik Alan: $B=k.2i/d$ $B=2Kzild$ Pa 4 parmak akım baş parmak B Manyetik Kurvet: i Asarım $B=4kitNll$ Smy's Gubuğa etki eden many

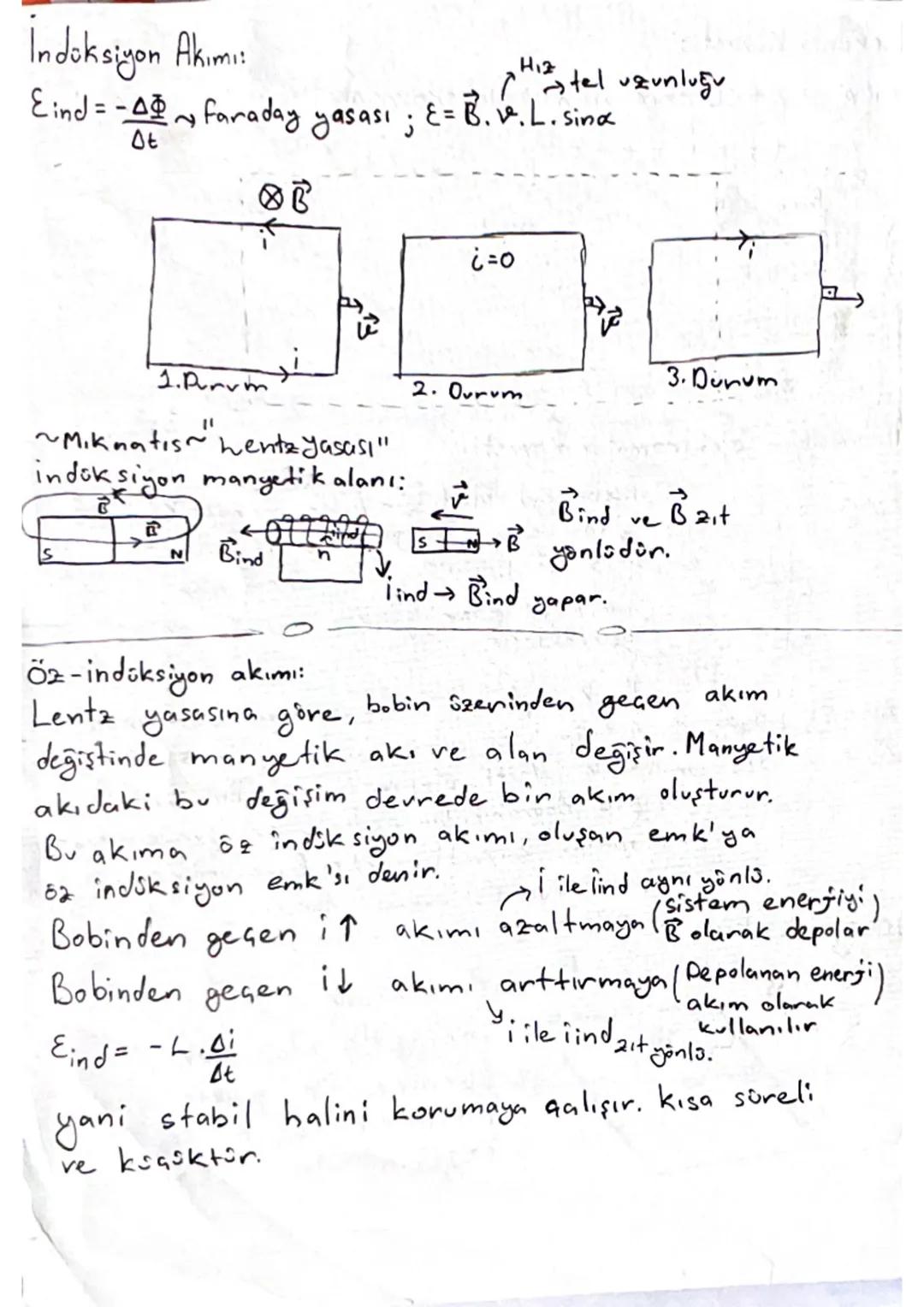

İndüksiyon Akımı ve Öz-İndüksiyon

İndüksiyon akımı, Faraday yasasına göre manyetik akıdaki değişim sonucu oluşur ve Eind=−ΔΦΔtE_{ind} = -\frac{\Delta \Phi}{\Delta t} formülü ile hesaplanır. Daha açık bir ifadeyle, tel bir manyetik alan içinde hareket ettiğinde oluşan indüksiyon elektromotor kuvveti E=B.v.L.sinαE = B. v. L. sin\alpha formülüyle bulunur.

İndüksiyon olayında, mıknatısın hareketi sonucu oluşan indüksiyon akımı yeni bir manyetik alan oluşturur. Bu indüksiyon manyetik alanı $B_{ind}$, kendisini oluşturan manyetik alanın tersi yönündedir. Bu durum Lenz Yasası ile açıklanır.

Öz-indüksiyon ise bir bobinden geçen akım değiştiğinde manyetik akı ve alan değişimi sonucu oluşan akımdır. Öz-indüksiyon elektromotor kuvveti Eind=−LΔiΔtE_{ind} = -L \frac{\Delta i}{\Delta t} formülü ile hesaplanır. Bobinden geçen akım artarken öz-indüksiyon akımı azaltmaya, akım azalırken ise arttırmaya çalışır.

Dikkat: Öz-indüksiyon, bobinlerin kendi değişimlerine karşı direnç gösterdiğini ifade eder. Bu yüzden elektronik devrelerde bobinler ani değişimleri engeller ve devre elemanlarını korur!

4
of 7
Manyetik Alan: $B=k.2i/d$ $B=2Kzild$ Pa 4 parmak akım baş parmak B Manyetik Kurvet: i Asarım $B=4kitNll$ Smy's Gubuğa etki eden many

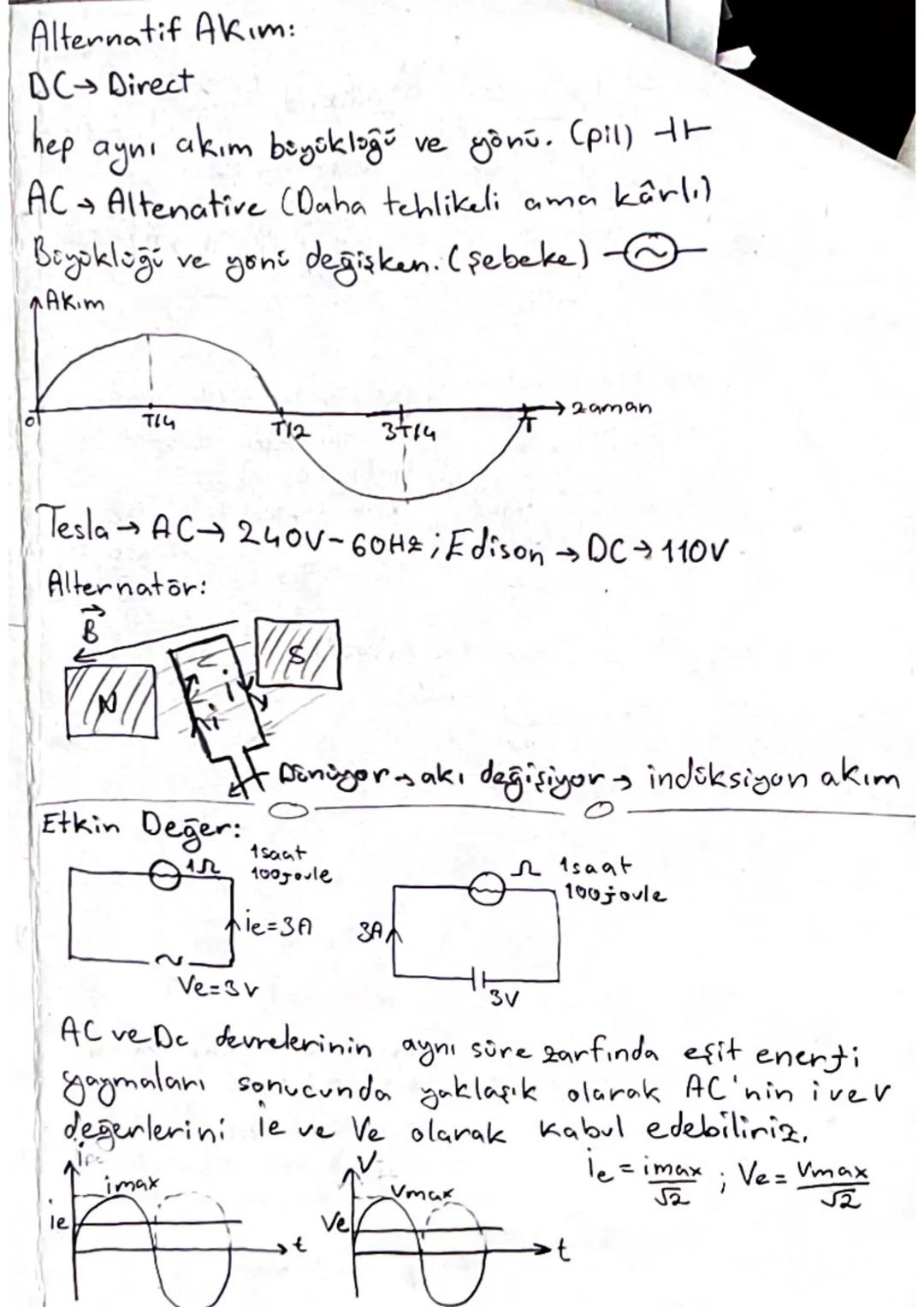

Alternatif Akım

Alternatif akım (AC), büyüklüğü ve yönü zamanla değişen akım türüdür. Doğru akım (DC) ise hep aynı yönde ve büyüklükte akar. Türkiye'deki evlerde kullanılan elektrik 220V-50Hz alternatif akımdır. Tesla AC'yi, Edison ise DC'yi savunmuştur.

Alternatör, mekanik enerjiyi alternatif akıma dönüştüren cihazdır. Dönen mıknatıs veya elektromıknatıs, sabit bobinlerde indüksiyon akımı oluşturur. Dönme hareketi manyetik akıyı sürekli değiştirir ve böylece sürekli yön değiştiren bir akım üretilir.

Alternatif akımda etkin değer, doğru akımla aynı enerjiyi veren değerdir. Etkin değerler ie=imax2i_e = \frac{i_{max}}{\sqrt{2}} ve Ve=Vmax2V_e = \frac{V_{max}}{\sqrt{2}} formülleriyle bulunur. Evlerdeki 220V değeri, gerçekte maksimum 311V değerinde olan alternatif akımın etkin değeridir.

İlginç Bilgi: Alternatif akımın tercih edilmesinin en önemli nedeni, transformatörler sayesinde geriliminin kolayca değiştirilebilmesi ve uzak mesafelere daha az kayıpla iletilebilmesidir. Tesla'nın bu buluşu modern elektrik dağıtım sistemlerinin temelini oluşturur!

5
of 7
Manyetik Alan: $B=k.2i/d$ $B=2Kzild$ Pa 4 parmak akım baş parmak B Manyetik Kurvet: i Asarım $B=4kitNll$ Smy's Gubuğa etki eden many

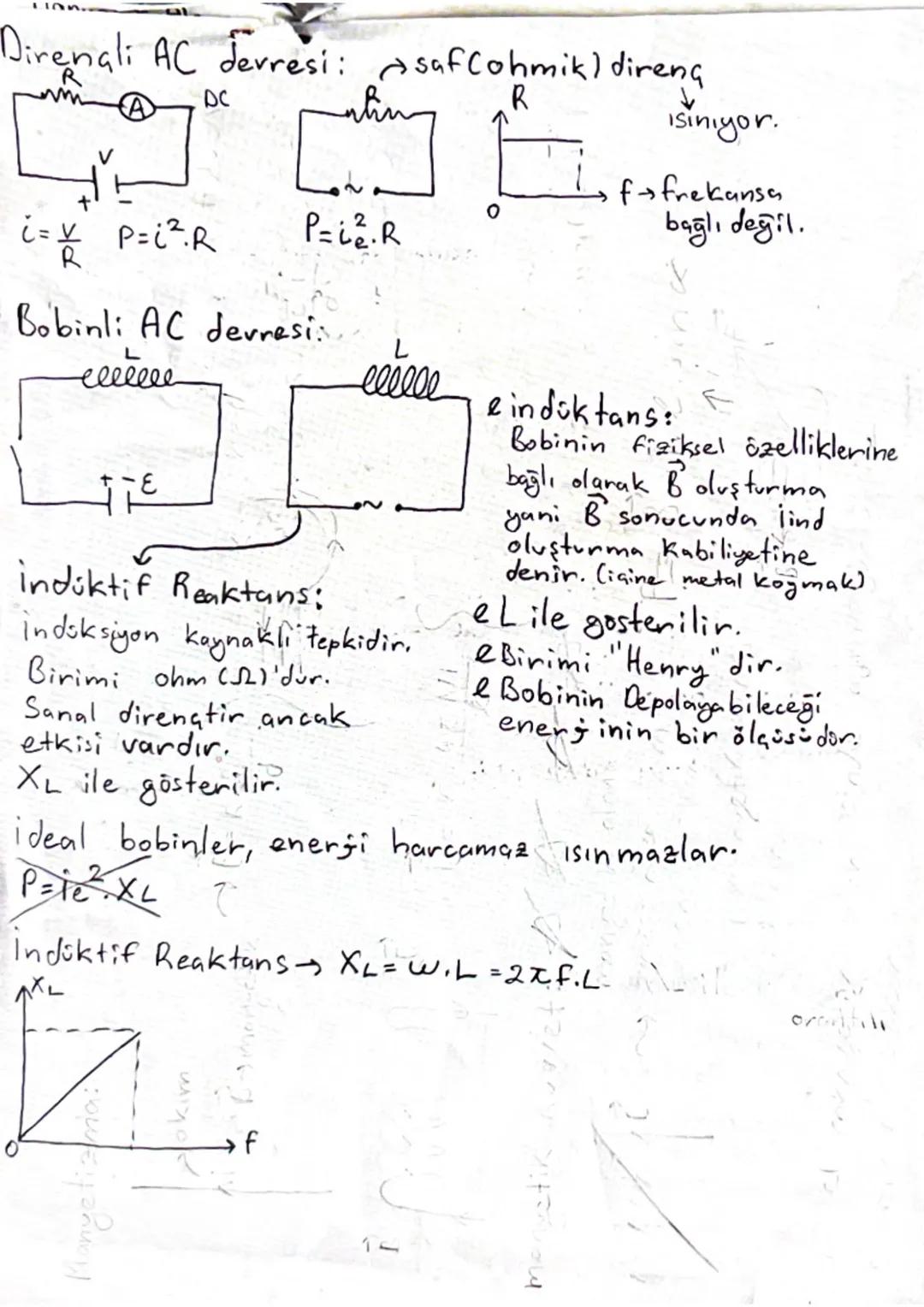

AC Devrelerinde Direnç ve Bobin

Saf dirençli AC devresinde, akım ve gerilim aynı fazdadır. Akım-gerilim ilişkisi DC'deki gibi i=VRi = \frac{V}{R} formülü ile hesaplanır. Dirençli devrede harcanan güç ise P=i2.RP = i^2.R formülü ile bulunur. Direnç üzerinde elektrik enerjisi ısı enerjisine dönüşür.

Bobinli AC devrelerinde ise indüktif reaktans ortaya çıkar. İndüktif reaktans, bobinin alternatif akıma gösterdiği dirençtir ve XL=ω.L=2πf.LX_L = \omega.L = 2\pi f.L formülü ile hesaplanır. İdeal bobinler enerji harcamaz, sadece depo eder ve serbest bırakır.

İndüktans (L), bobinin fiziksel özelliklerine bağlı olarak manyetik alan oluşturma kabiliyetidir. Birimi Henry (H) olan indüktans, bobinin depolayabileceği enerjinin bir ölçüsüdür. İndüktans değeri bobinin sarım sayısı ve içine konulan metal çekirdek ile artırılabilir.

Pratik Bilgi: Bobinler (indüktörler) frekans arttıkça daha fazla direnç gösterir. Bu yüzden elektronik devrelerde yüksek frekanslı sinyalleri engellemek için kullanılır. Örneğin hoparlör sistemlerinde bas sesleri geçirip tiz sesleri engellemek için bu özellikten yararlanılır!

6
of 7
Manyetik Alan: $B=k.2i/d$ $B=2Kzild$ Pa 4 parmak akım baş parmak B Manyetik Kurvet: i Asarım $B=4kitNll$ Smy's Gubuğa etki eden many

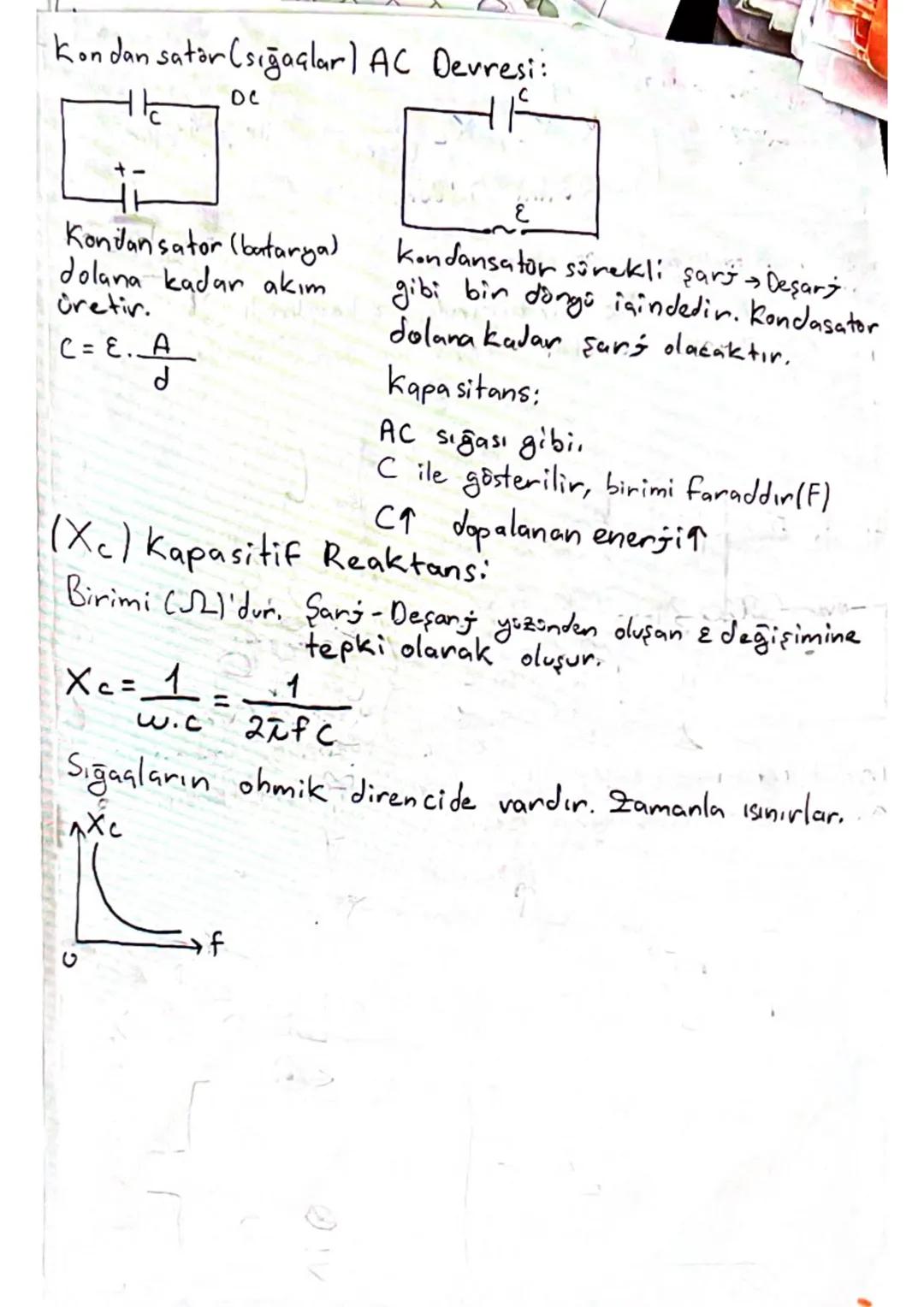

Kondansatörlü AC Devresi

Kondansatör (sığaç), elektrik yükünü depolayan devre elemanıdır. DC devresinde kondansatör dolduktan sonra akım geçirmez. Ancak AC devresinde şarj-deşarj döngüsü sürekli devam ettiği için akım oluşur. Kondansatörün kapasitansı C=E⋅AdC = \frac{E \cdot A}{d} formülü ile hesaplanır.

Kapasitans (C), kondansatörün yük depolama kapasitesini gösterir ve birimi Farad (F)'dır. Kapasitans arttıkça depolanabilen enerji de artar. Kapasitans değeri, kondansatörün yüzey alanı, plakaları arasındaki mesafe ve kullanılan yalıtkan malzemeye bağlıdır.

Kapasitif reaktans (Xc), kondansatörün alternatif akıma gösterdiği dirençtir ve Xc=1w⋅c=12πfCXc = \frac{1}{w \cdot c} = \frac{1}{2 \pi f C} formülü ile hesaplanır. Frekans arttıkça kapasitif reaktans azalır, yani kondansatör yüksek frekanslı sinyalleri daha kolay geçirir.

Uygulama: Kondansatörler, cep telefonları ve bilgisayarların güç devrelerinde ani voltaj değişimlerini engellemek için kullanılır. Ayrıca radyo frekanslarında filtre görevi görerek istediğimiz radyo istasyonunu ayarlamamızı sağlar!

7
of 7
Manyetik Alan: $B=k.2i/d$ $B=2Kzild$ Pa 4 parmak akım baş parmak B Manyetik Kurvet: i Asarım $B=4kitNll$ Smy's Gubuğa etki eden many

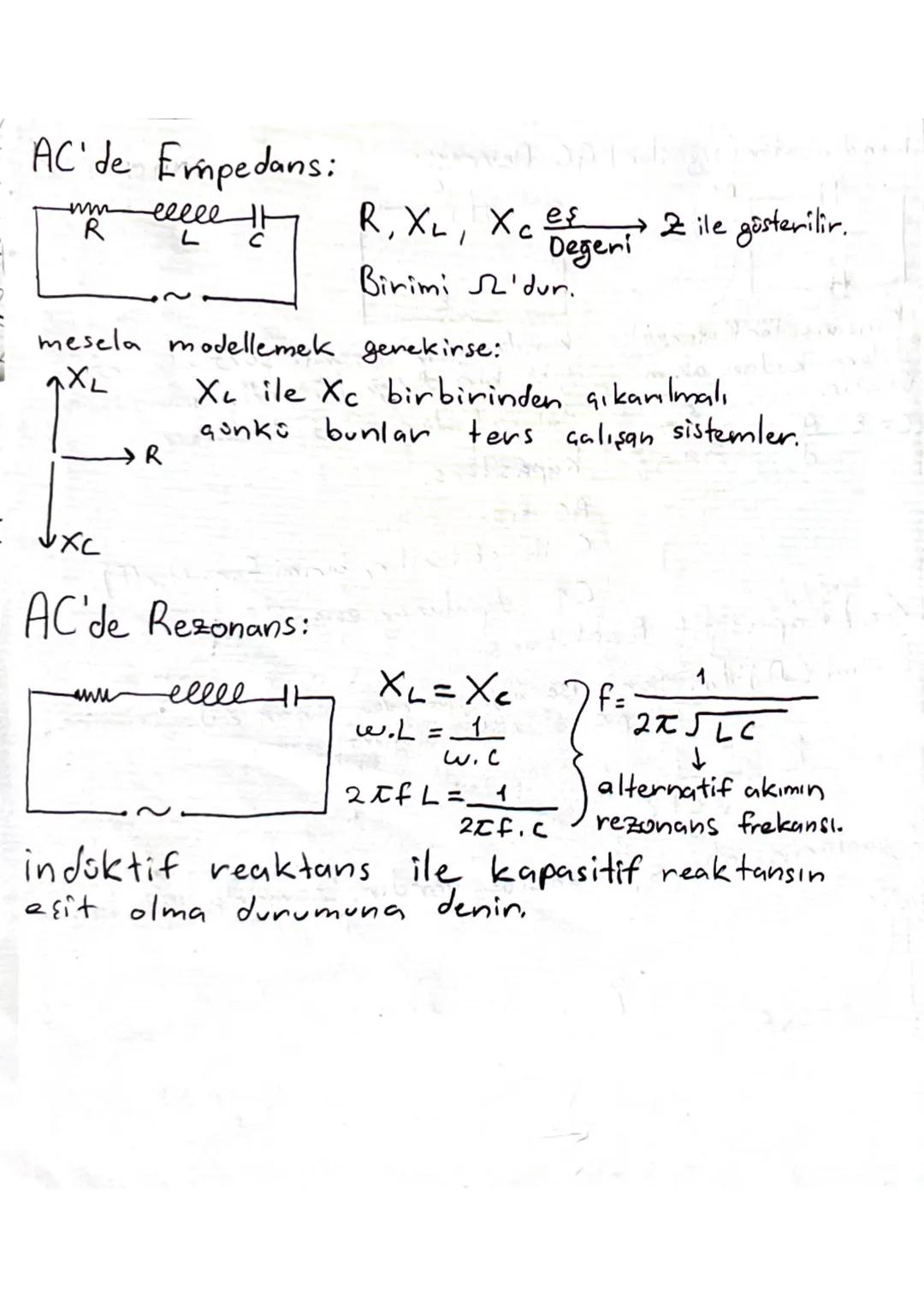

AC'de Empedans ve Rezonans

Empedans (Z), alternatif akım devrelerinde toplam direnci ifade eder. Ohm, indüktif reaktans ve kapasitif reaktans değerlerinin bileşkesidir. Birimi ohm (Ω) olan empedans, devre içindeki farklı elemanların reaktanslarının karmaşık bir toplamıdır.

Empedans hesaplanırken, indüktif reaktans $X_L$ ile kapasitif reaktans $X_C$ birbirinden çıkarılır çünkü bunlar ters çalışan sistemlerdir. Toplam empedans, bu farkın direnç (R) ile oluşturduğu bileşke vektörün büyüklüğüdür.

Rezonans, indüktif reaktans ile kapasitif reaktansın birbirine eşit olduğu durumdur $X_L = X_C$. Rezonans durumunda, ωL=1ωC\omega L = \frac{1}{\omega C} veya $2\pi f L = \frac{1}{2\pi f C}es\citlig˘indenrezonansfrekansı eşitliğinden rezonans frekansı f = \frac{1}{2\pi\sqrt{LC}}$ formülü ile hesaplanır. Rezonans frekansında devreden maksimum akım geçer.

Gerçek Hayat Uygulaması: Radyo alıcıları, rezonans prensibiyle çalışır. Radyo ayarını değiştirdiğinde aslında devre elemanlarını ayarlayarak rezonans frekansını değiştirirsin. Böylece sadece istediğin istasyonun frekansını seçmiş olursun. Cep telefonlarında da benzer devreler kullanılır!
