FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

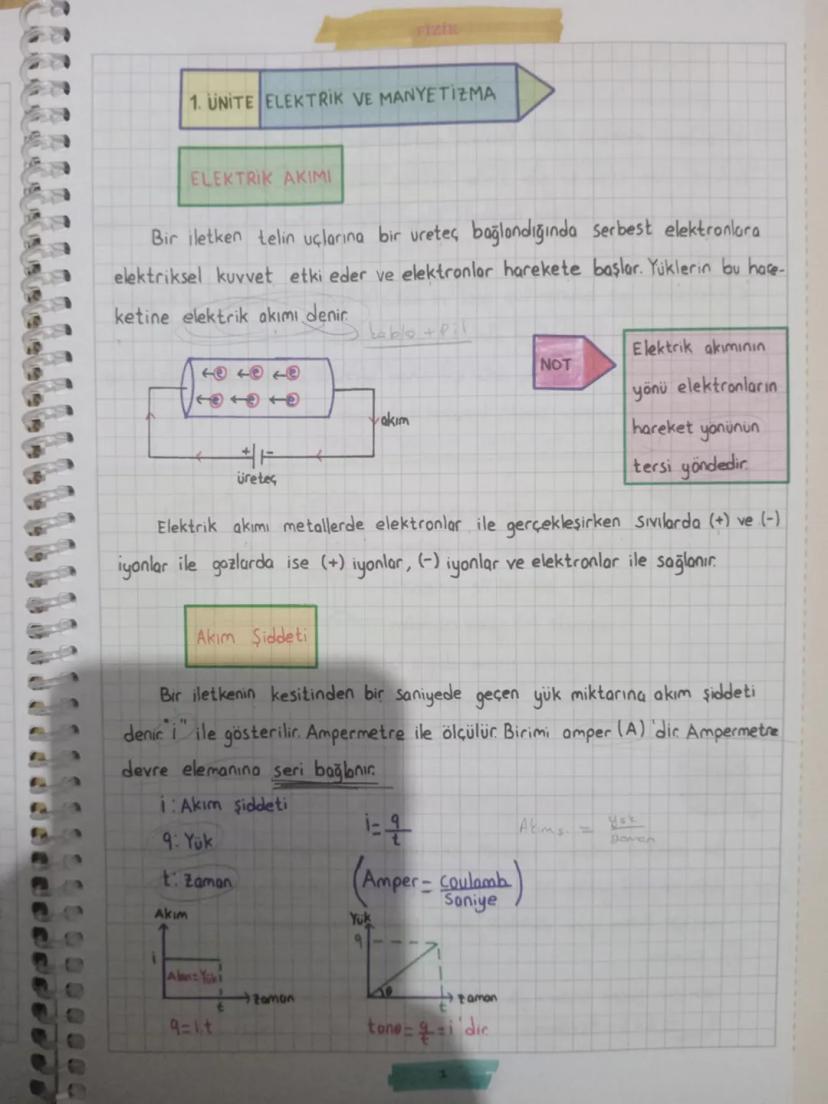

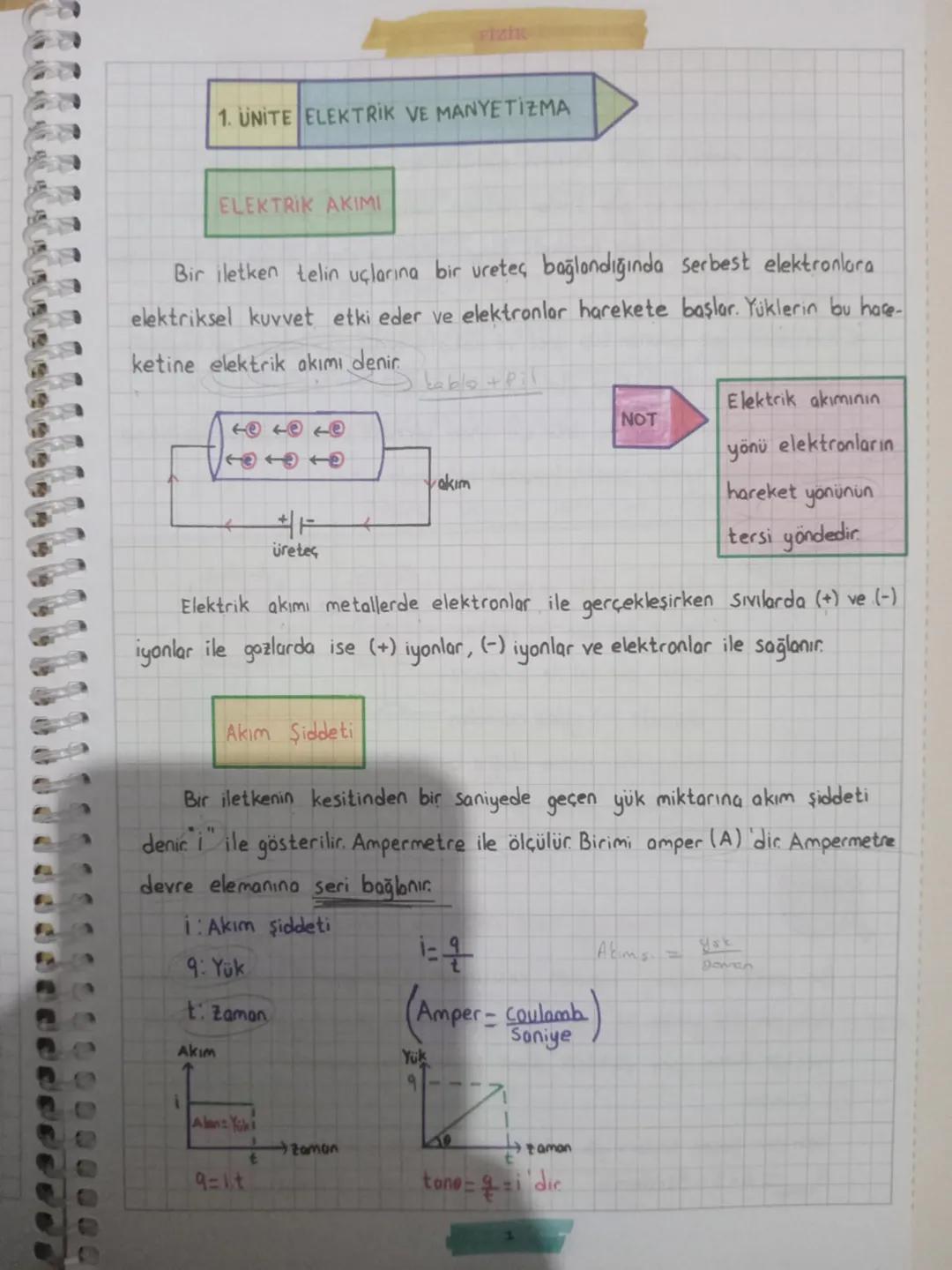

Elektrik Akımı ve Akım Şiddeti

Elektrik akımı aslında çok basit - bir pile kablo bağladığında elektronlar hareket etmeye başlar! İletken tellerde serbest elektronlar üretecin etkisiyle hareket eder ve bu harekete elektrik akımı deriz.

Akımın yönü elektron hareketinin tersine doğrudur. Elektronlar (-) kutuptan (+) kutba giderken, akım (+) dan (-) ye doğru kabul edilir.

Akım şiddeti bir kesittten bir saniyede geçen yük miktarıdır ve i = q/t formülüyle hesaplanır. Birimi amper (A) olup ampermetre ile ölçülür - ampermetre her zaman seri bağlanır!

💡 İpucu: Farklı ortamlarda akım farklı şekillerde oluşur - katılarda elektronlarla, sıvılarda iyonlarla, gazlarda hem iyonlar hem elektronlarla.

2
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

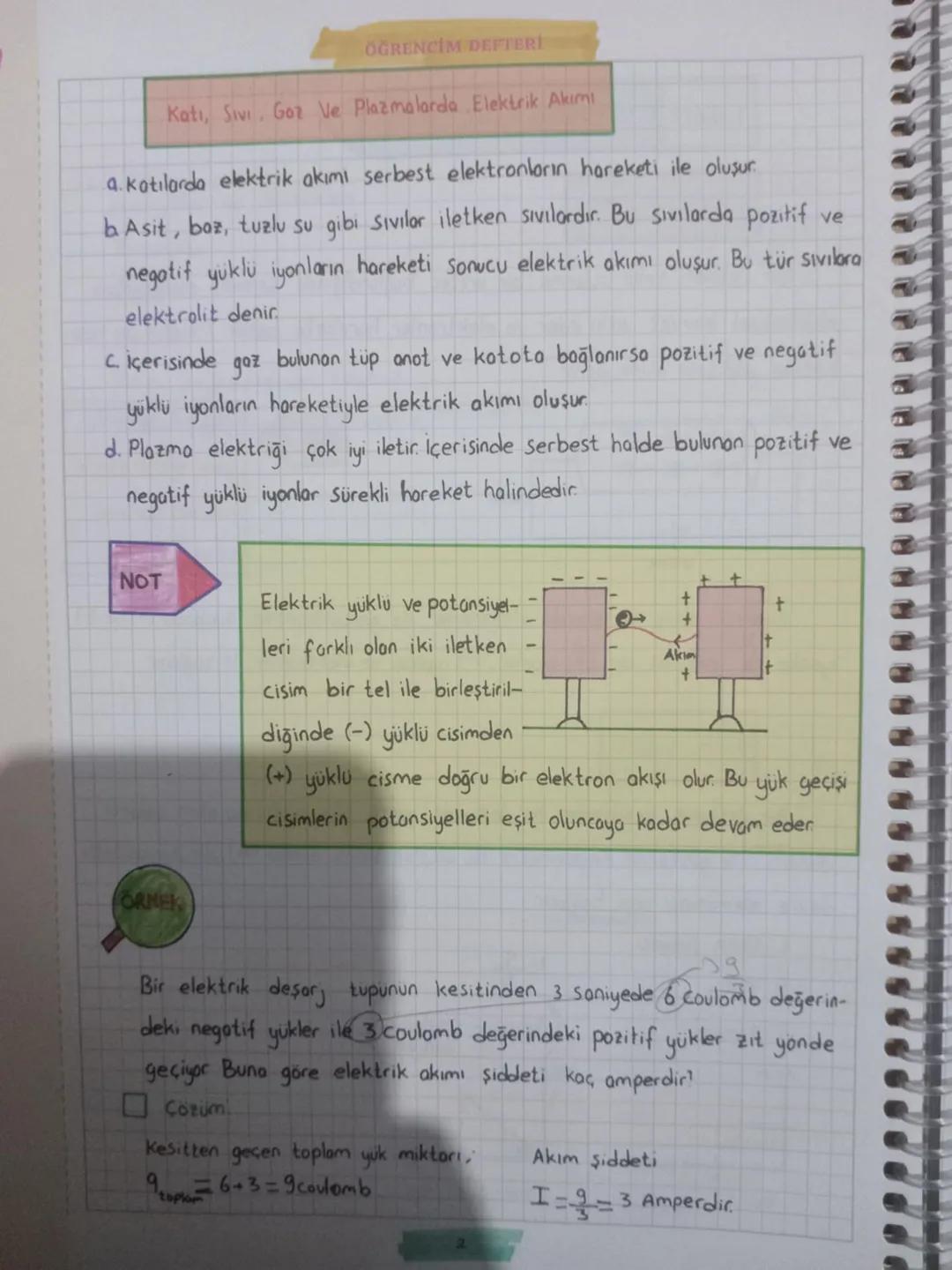

Farklı Ortamlarda Elektrik Akımı

Her ortamda elektrik akımı farklı taşıyıcılarla gerçekleşir. Katılarda sadece serbest elektronlar hareket ederken, elektrolit sıvılarda pozitif ve negatif iyonlar birlikte çalışır.

Gazlı ortamlarda da iyonlar akımı taşırken, plazmada sürekli hareket halindeki iyonlar elektriği çok iyi iletir. Bu yüzden plazma harika bir iletkendir!

İki farklı potansiyeldeki cismi tel ile bağladığında elektronlar (-) yüklü cisimden (+) yüklü cisme doğru akar. Bu hareket potansiyeller eşitlenene kadar devam eder.

💡 Örnek: Bir tüpten 3 saniyede 6 coulomb negatif ve 3 coulomb pozitif yük geçiyorsa, toplam 9 coulomb yük geçer ve akım şiddeti 9/3 = 3 amper olur.

3
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

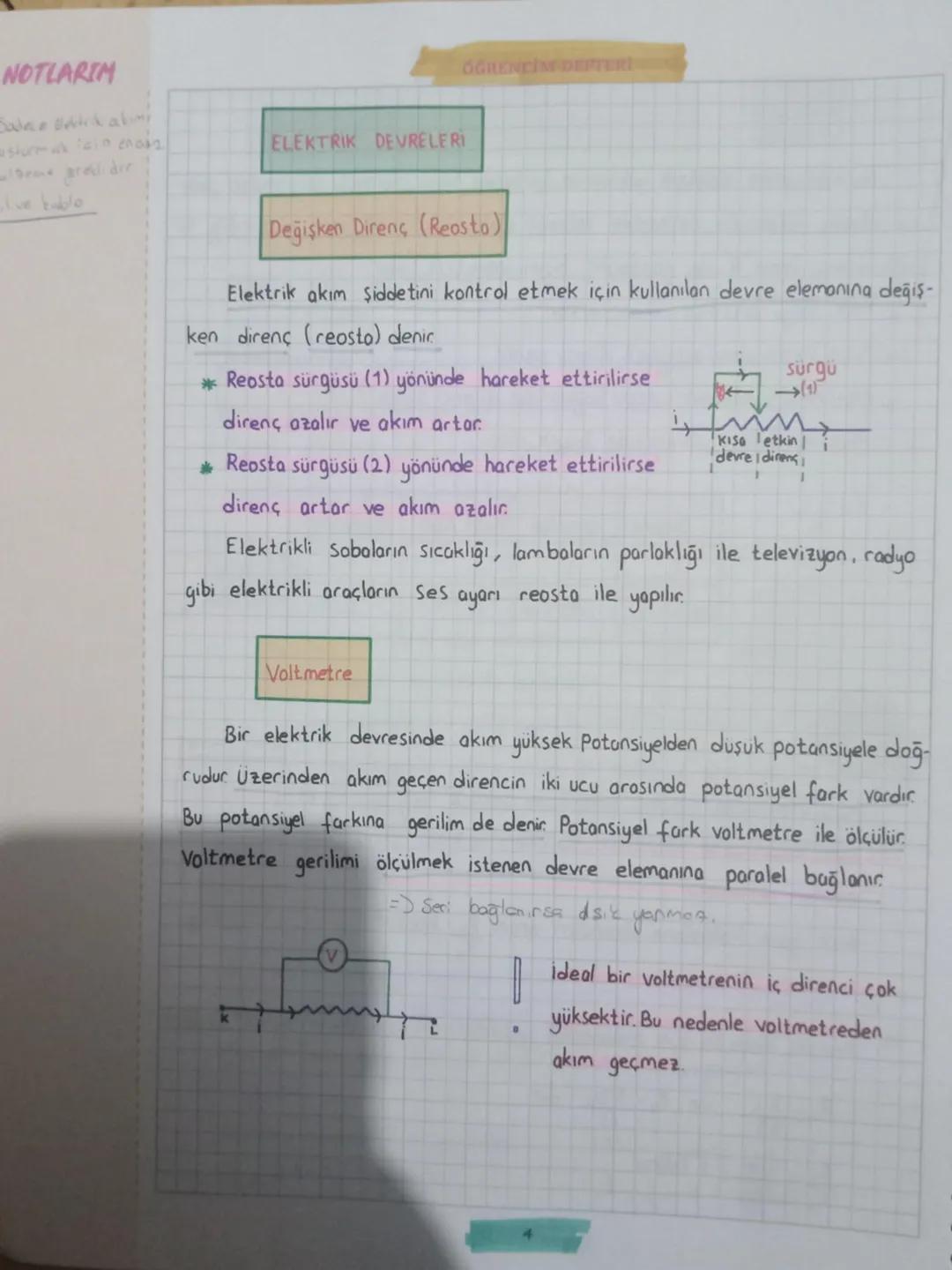

Elektrik Devre Elemanları

Değişken direnç (reosta) akım şiddetini kontrol eden süper kullanışlı bir elemandır. Sürgüyü bir yöne hareket ettirince direnç azalır akım artar, diğer yöne çevirince tam tersi olur.

Reostalar günlük hayatımızda her yerde - elektrikli sobaların ısı ayarı, lambaların parlaklık kontrolü, televizyon ses ayarı hep reosta ile çalışır!

Voltmetre ise devredeki gerilimi (potansiyel farkı) ölçer. En önemli kuralı: voltmetre her zaman paralel bağlanır, seri bağlanırsa devre bozulur! İdeal voltmetrenin iç direnci çok yüksektir, bu yüzden voltmetreden akım geçmez.

💡 Hatırla: Akım yüksek potansiyelden düşük potansiyele doğru akar - tıpkı suyun yüksekten alçağa akması gibi!

4
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

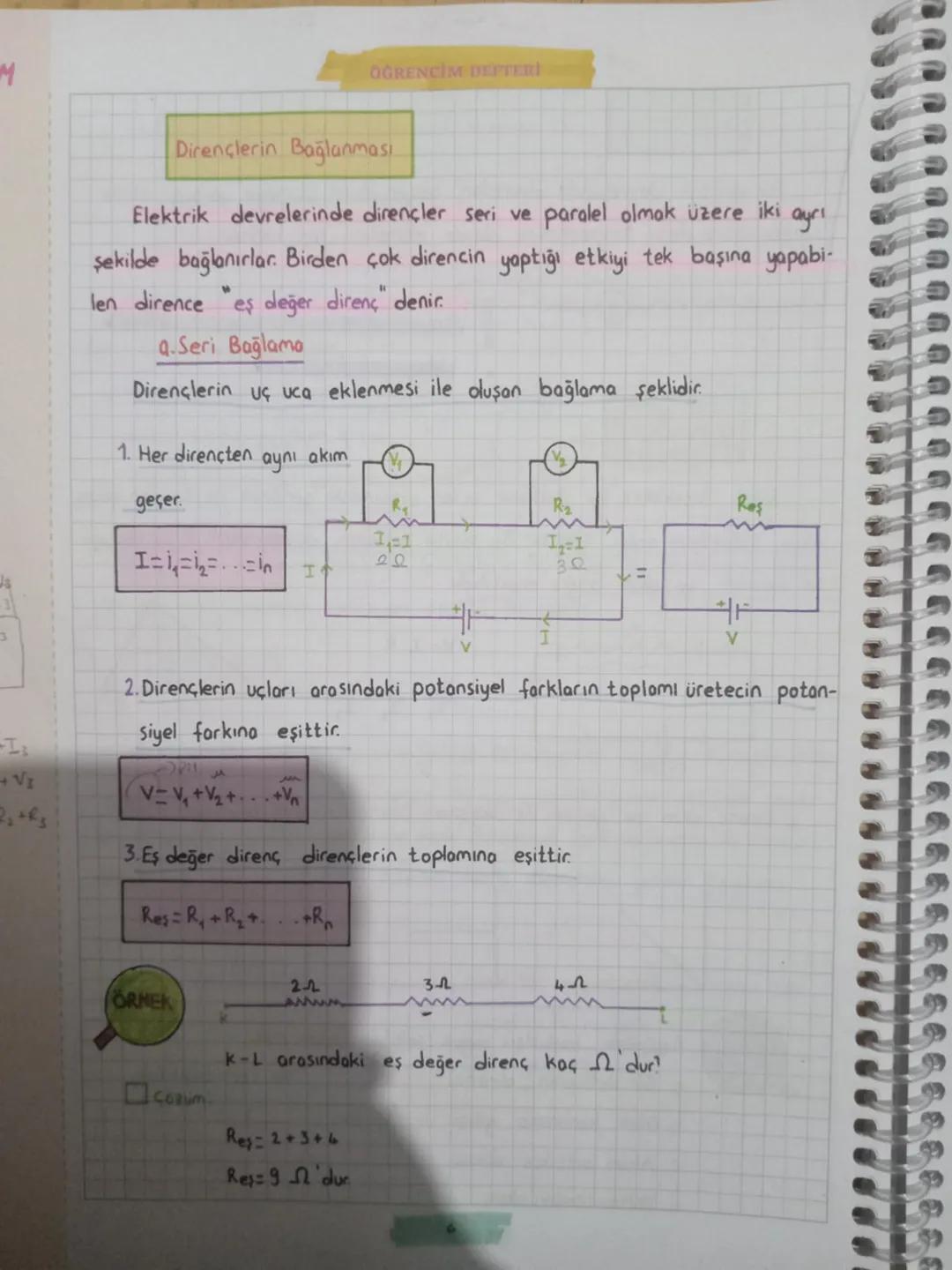

Dirençlerin Seri Bağlanması

Seri bağlama dirençleri uç uca eklemek demek - çok basit! Bu bağlamada üç temel kural var ve hepsini bilmen gerek.

İlk kural: Her dirençten aynı akım geçer I1=I2=I3I₁ = I₂ = I₃. İkinci kural: Gerilimler toplanır V=V1+V2+V3V = V₁ + V₂ + V₃. Üçüncü kural: Eş değer direnç dirençlerin toplamı Res\c=R1+R2+R3R_eş = R₁ + R₂ + R₃.

Seri bağlamada dirençler birbirini etkiler - biri büyükse toplam direnç de büyür. Bu yüzden eski tip Noel ışıkları bir tane bozulduğunda hepsi sönüyordu!

💡 Örnek: 2Ω, 3Ω ve 4Ω dirençler seri bağlandığında eş değer direnç 2+3+4 = 9Ω olur.

5
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

Dirençlerin Paralel Bağlanması

Paralel bağlama dirençlerin pile aynı noktalardan bağlanması demek. Seri bağlamadan çok farklı kuralları var!

Paralel bağlamada her dirençten farklı akım geçer ama gerilimler eşittir. İki dirençli paralel devrede eş değer direnç formülü: R_eş = (R₁×R₂)/R1+R2R₁+R₂.

En önemli nokta: Paralel bağlamada eş değer direnç her zaman en küçük dirençten daha küçük çıkar! Eğer dirençler eşitse R1=R2R₁=R₂, eş değer direnç R/2 olur.

💡 Püf Noktası: Küçük dirençten büyük akım geçer - dirençler akıma karşı direnç gösterir, küçük olanı daha az direnir!

6
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

Karma Devre Örnekleri

Gerçek devrelerde seri ve paralel bağlamalar karışık olarak bulunur. Bu karma devreleri çözmek için adım adım ilerlemelisin.

Önce hangi dirençlerin paralel, hangilerinin seri olduğunu belirle. Paralel olanları önce hesapla, sonra seri bağlı olanlarla birleştir. Bu şekilde adım adım eş değer direnci bul.

Örneklerdeki formülleri inceleyerek farklı kombinasyonları anlayabilirsin. Bazı durumlarda 2R + 2R = 4R (seri), bazılarında R/2 + R/2 = R gibi sonuçlar çıkar.

💡 Strateji: Karmaşık devrelerde önce en içteki paralel ya da seri grupları bul, onları tek dirence dönüştür, sonra dışarıya doğru çık.

7
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

Devre Analizi Teknikleri

Karma devreleri çözmenin en kolay yolu düğüm noktalarını işaretlemek. Boş tellerin her iki ucuna aynı harf yaz - bu sana hangi dirençlerin paralel olduğunu gösterir.

Düğüm noktaları arasında direnç yoksa aynı ismi kullan, direnç varsa farklı isim ver. Bu teknikle 4R, R, 3R, 4R'lık karışık devreyi kolayca çözebilirsin.

Önemli kural: Aynı harf arasına giren direnç kısa devredir ve ihmal edilir. İki düğüm noktası arasında kaç farklı yol varsa, o kadar paralel kol var demektir.

💡 Pratik İpucu: K-L noktaları arasında 3 farklı yoldan gidebiliyorsan, bu 3 direnç birbirine paraleldir ve formülünü ona göre uygula.

8
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

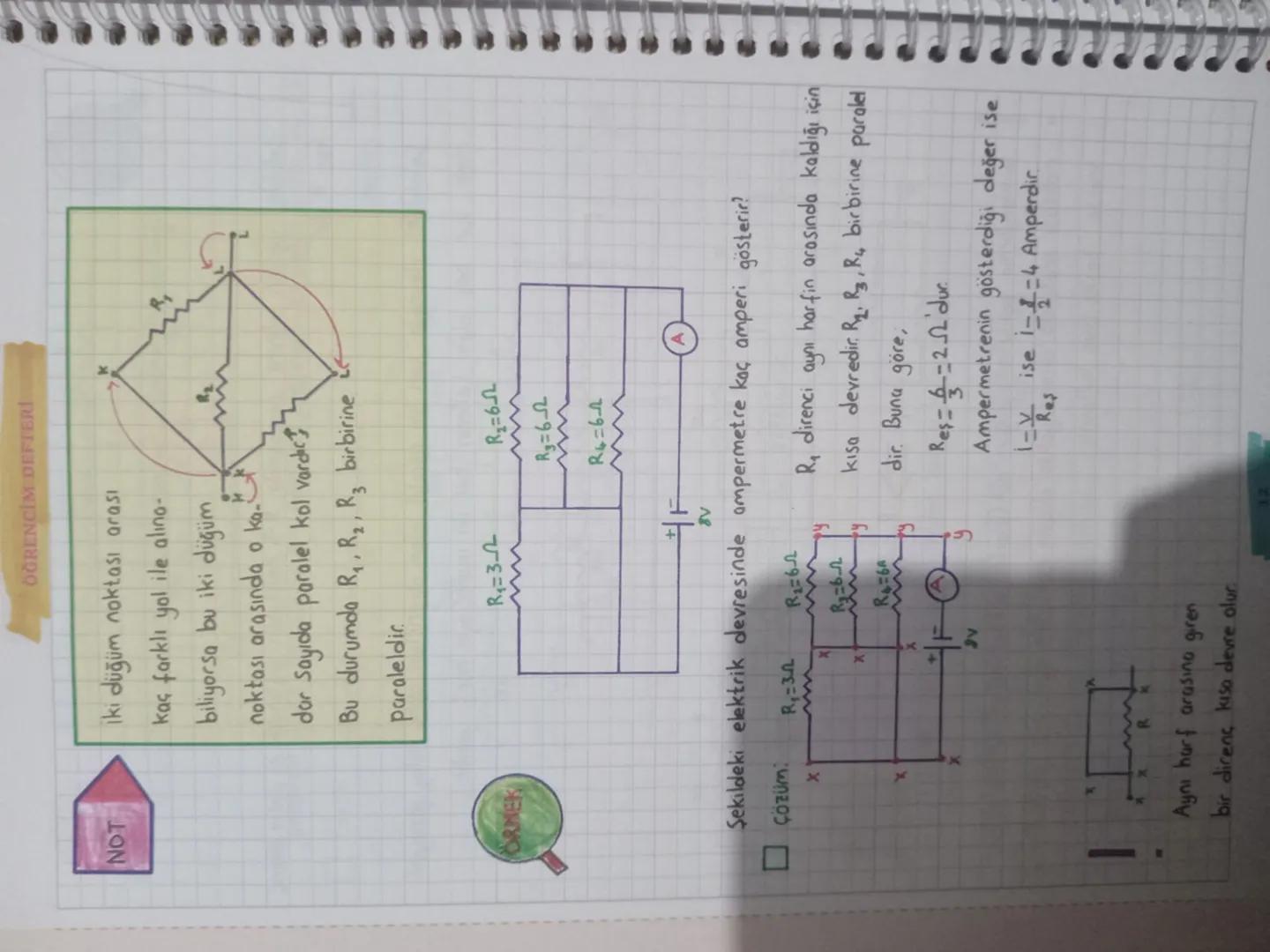

Devre Analizi Uygulaması

Gerçek devre problemlerinde ampermetre ve voltmetre okumaları da önemli. Ampermetrenin gösterdiği değeri bulmak için önce eş değer direnci hesapla.

Örnek devrede R₁ aynı harfin arasında kaldığı için kısa devre oluyor ve ihmal ediliyor. R₂, R₃, R₄ birbirine paralel bağlı oluyor.

6Ω'luk üç direncin paralel bağlanması: 1/R_eş = 1/6 + 1/6 + 1/6 = 3/6, yani R_eş = 2Ω. 8V gerilimle I = V/R = 8/2 = 4 amper akım çeker.

💡 Kısa Devre Kuralı: Aynı potansiyeldeki iki nokta arasına giren direnç kısa devre olur ve devreden çıkarılır - sanki orada yokmuş gibi hesap yap.

9
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

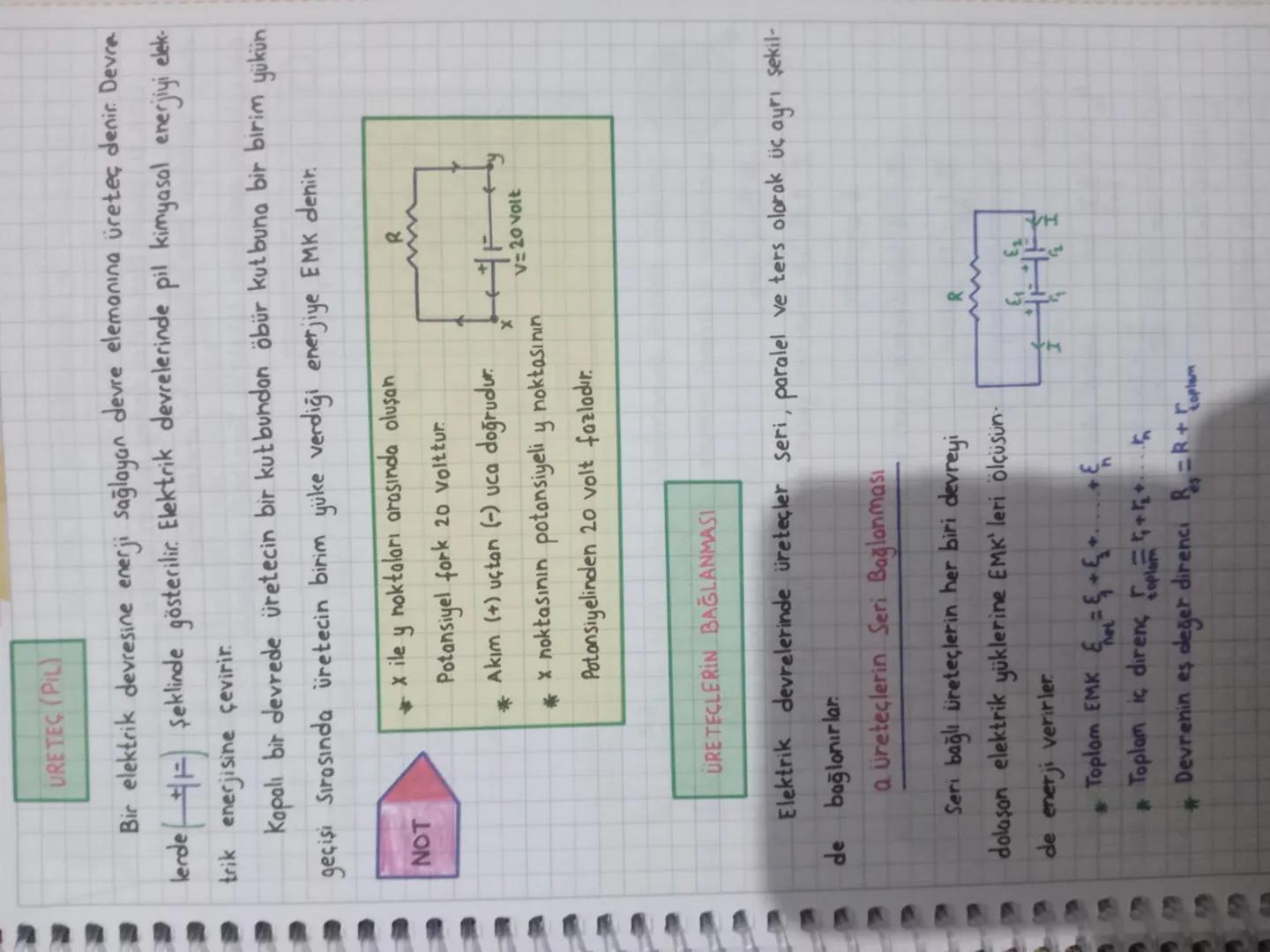

Üreteçler ve EMK

Üreteç (pil) devreye enerji sağlayan elemandır ve kimyasal enerjiyi elektrik enerjisine çevirir. Devrelerde + ve - işaretli dikdörtgen şeklinde gösterilir.

EMK (elektromotor kuvvet) üretecin birim yüke verdiği enerjidir. Örneğin 20V'luk bir pillde x noktasının potansiyeli y noktasından 20 volt fazladır.

Üreteçler üç şekilde bağlanır: seri, paralel ve ters bağlama. Seri bağlamada EMK'ler toplanır (ξ₁ + ξ₂), ters bağlamada çıkarılır (ξ₁ - ξ₂).

💡 Akım Yönü: Akım her zaman (+) uçtan (-) uca doğru akar - bunu unutma çünkü devre analizinde çok kritik!

10
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel

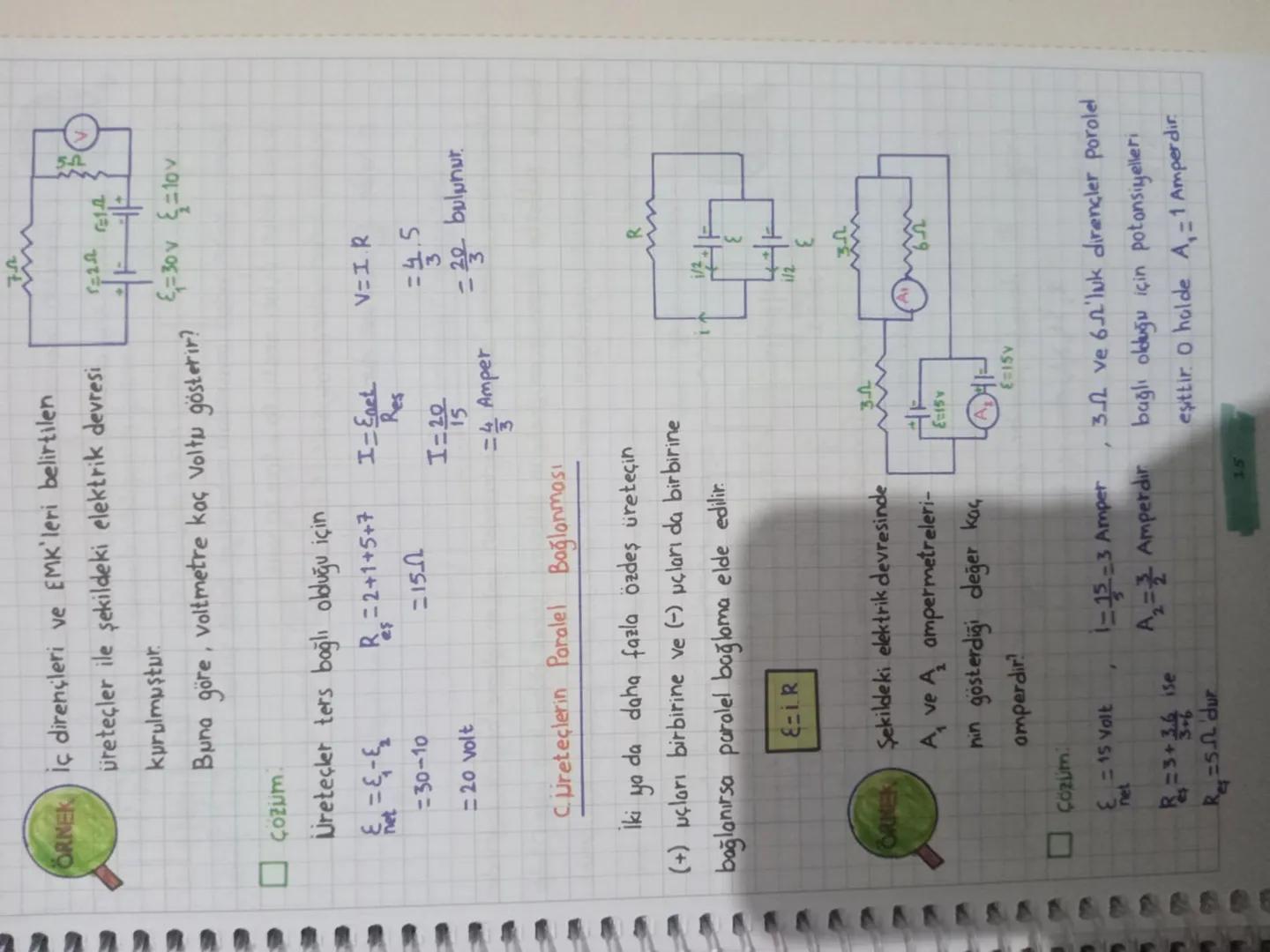

Üreteç Bağlantıları ve Hesaplama

Ters bağlı üreteçlerde EMK'ler çıkarılır. 30V ve 10V'luk ters bağlı piller net 20V verir 3010=20V30-10=20V. Bu durumda güçlü olan kazanır!

Paralel bağlı özdeş üreteçlerde EMK değişmez ama daha uzun süre çalışır. Tıpkı iki pili paralel bağladığında gerilimin aynı kalması ama pilin daha uzun dayanması gibi.

Devre hesaplarında önce net EMK'yi bul, sonra toplam direnci hesapla, son olarak I = E/R ile akımı bul. Voltmetre okumayı da V = I×R ile hesaplayabilirsin.

💡 Paralel Dirençlerde: 3Ω ve 6Ω paralel bağlandığında eş değer direnç (3×6)/(3+6) = 18/9 = 2Ω olur ve bu kollardan farklı akımlar geçer.

11
of 24
FİZİK

1. ÜNİTE ELEKTRİK VE MANYETİZMA

ELEKTRİK AKIMI

Bir iletken telin uçlarına bir ureteç bağlandığında serbest elektronlara
elektriksel
