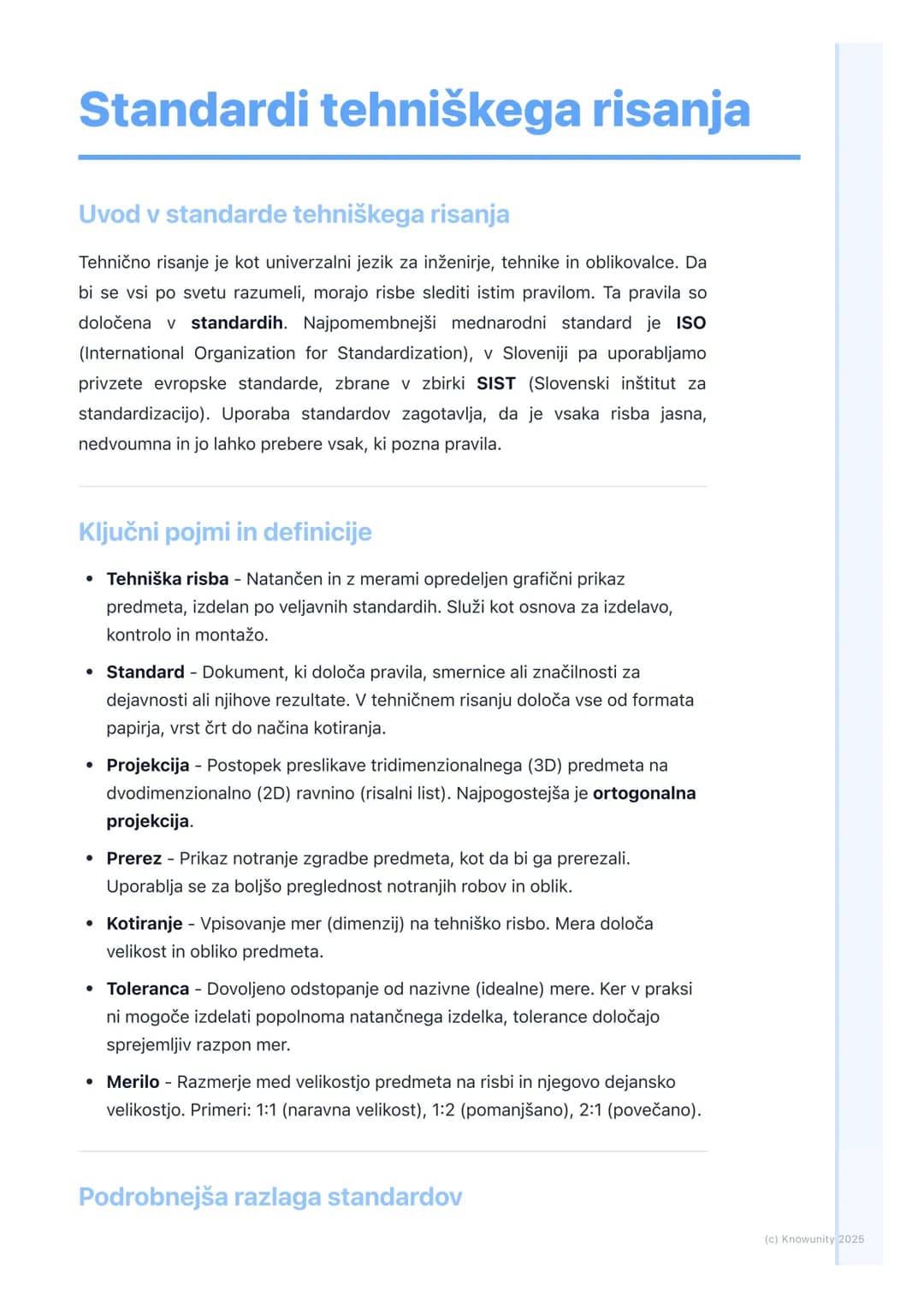

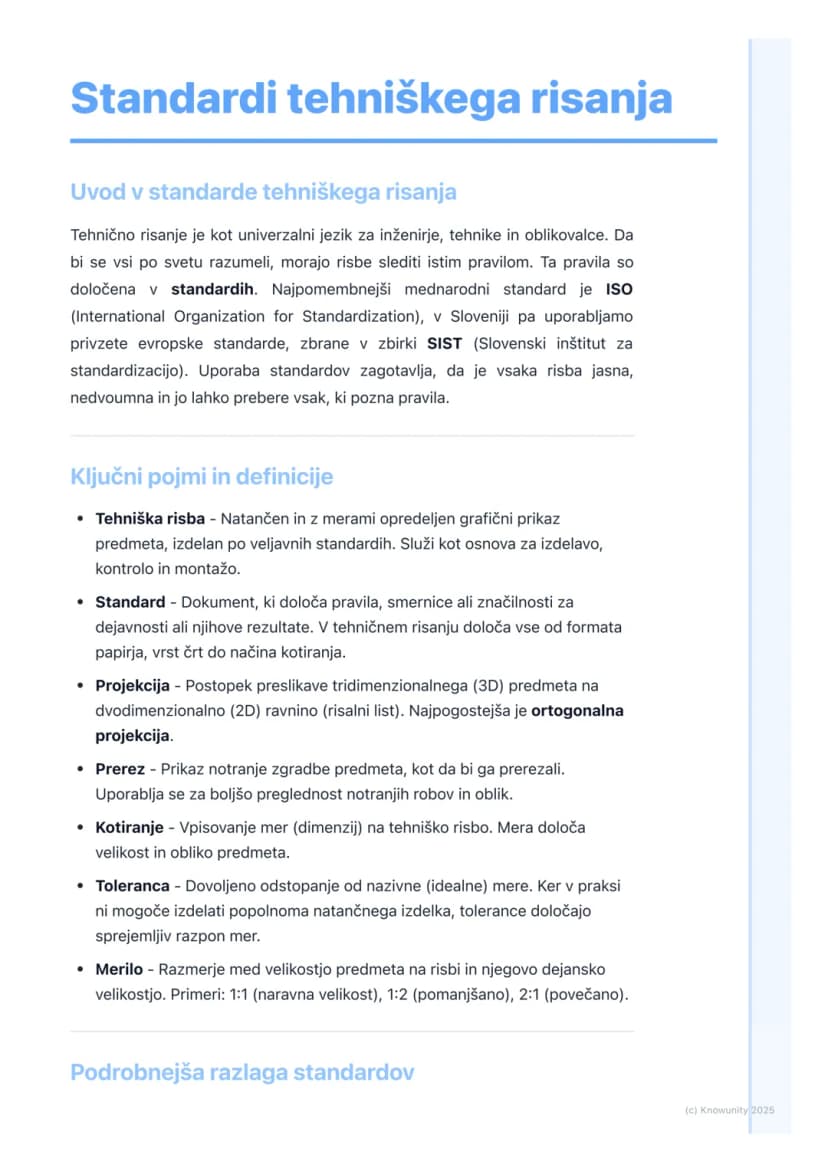

Uvod v standarde tehniškega risanja

Če si že kdaj poskušal razložiti prijatelju, kako naj nariše nekaj zapleteno, veš, kako hitro pride do zmede. Zato tehnično risanje potrebuje standarde - skupna pravila, ki jih uporabljajo vsi po svetu.

ISO standardi so mednarodni, v Sloveniji pa uporabljamo SIST standarde. Vsi ti standardi zagotavljajo, da je tvoja risba jasna in jo lahko prebere vsak, ki pozna pravila.

Tehniška risba ni samo skica - to je natančen grafični prikaz predmeta z merami, izdelan po strogih pravilih. Služi kot navodilo za izdelavo, kontrolo in montažo.

💡 Pomembno za test: Poznaš razliko med skico in tehnično risbo? Tehniška risba mora slediti standardom!

Ključni pojmi

Preden se spustiš v risanje, moraš poznati osnovne pojme, ki jih boš uporabljal pri vsakem projektu.

Projekcija je način, kako 3D predmet "splošiš" na 2D list papirja. Najbolj pogosta je ortogonalna projekcija - gledaš predmet pravokotno z različnih strani.

Prerez pokažeš, ko hoćeš videti, kaj se dogaja znotraj predmeta. Kot da bi ga prerezal z nožem in pogledal presek.

Kotiranje pomeni vpisovanje mer na risbo. Brez pravilnega kotiranja je tvoja risba neuporabna - nihče ne ve, kako velik naj bo predmet.

Toleranca določa, koliko se lahko dejanska mera razlikuje od idealne. V praksi popolnoma natančne izdelave ni.

💡 Hitri nasvet: Merilo pove razmerje med risbo in resničnostjo. 1:2 pomeni, da je na risbi predmet pol manjši od resničnega.

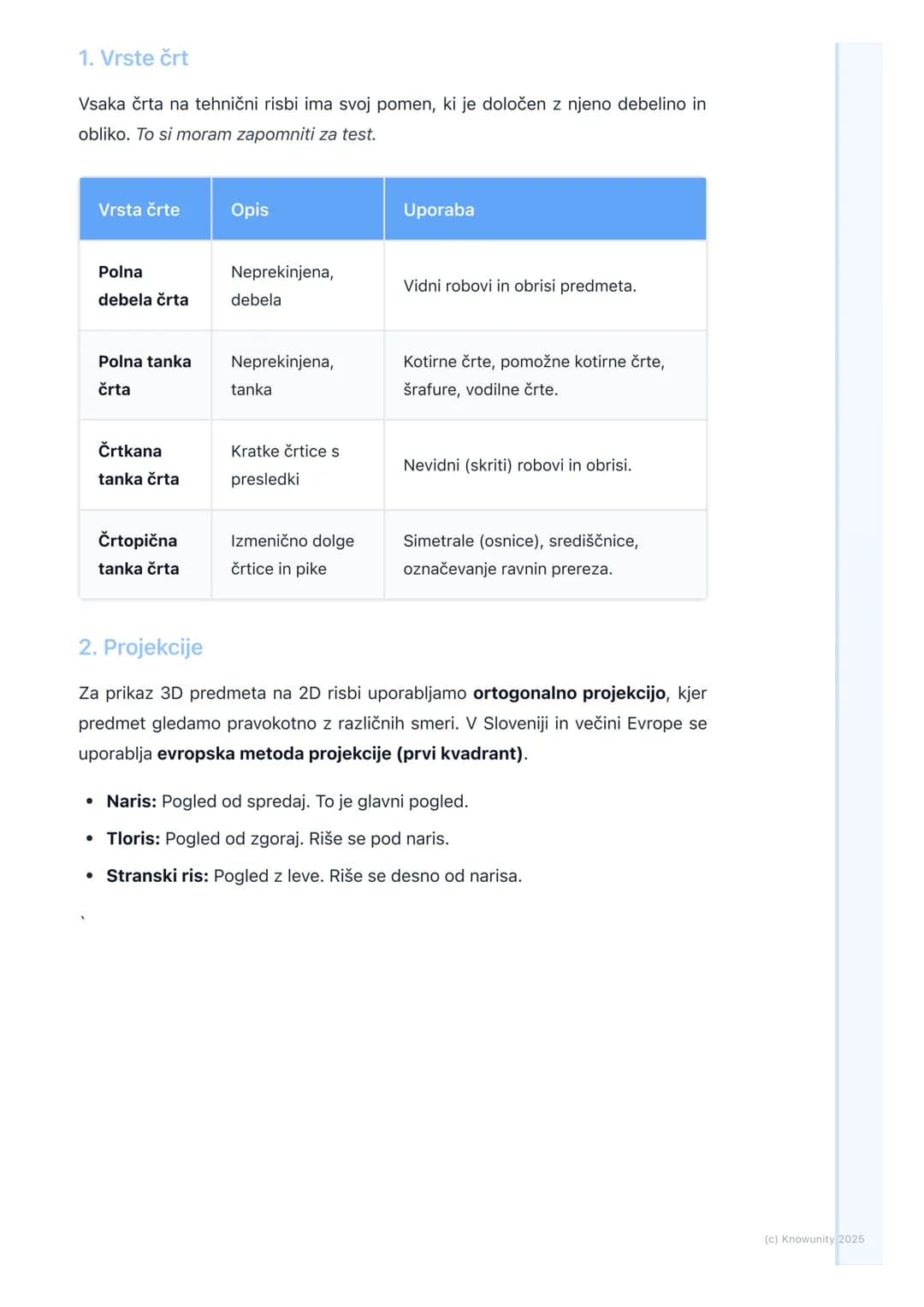

Vrste črt

Vsaka črta na tehnični risbi ima svoj pomen - to ni naključno! Debelina in oblika črte ti povesta, kaj predstavlja.

Polna debela črta se uporablja za vidne robove in obrise predmeta. To so črte, ki jih vidiš, ko gledaš predmet z določene strani.

Polna tanka črta potrebuješ za kotiranje, šrafure in pomožne črte. Črtkana tanka črta prikazuje skrite robove - tisto, česar ne vidiš, a obstaja.

Črtopična tanka črta označuje simetrale, središčnice in ravnine prereza. To so črte, ki pomagajo pri orientaciji in razumevanju.

Za test si zapomni: če ne vidiš roba, uporabiš črtkano črto. Če rišeš kotiranje, uporabiš tanko polno črto.

💡 Pazljivo: Največ napak se naredi pri napačni izbiri črte. Preveri dvakrat!

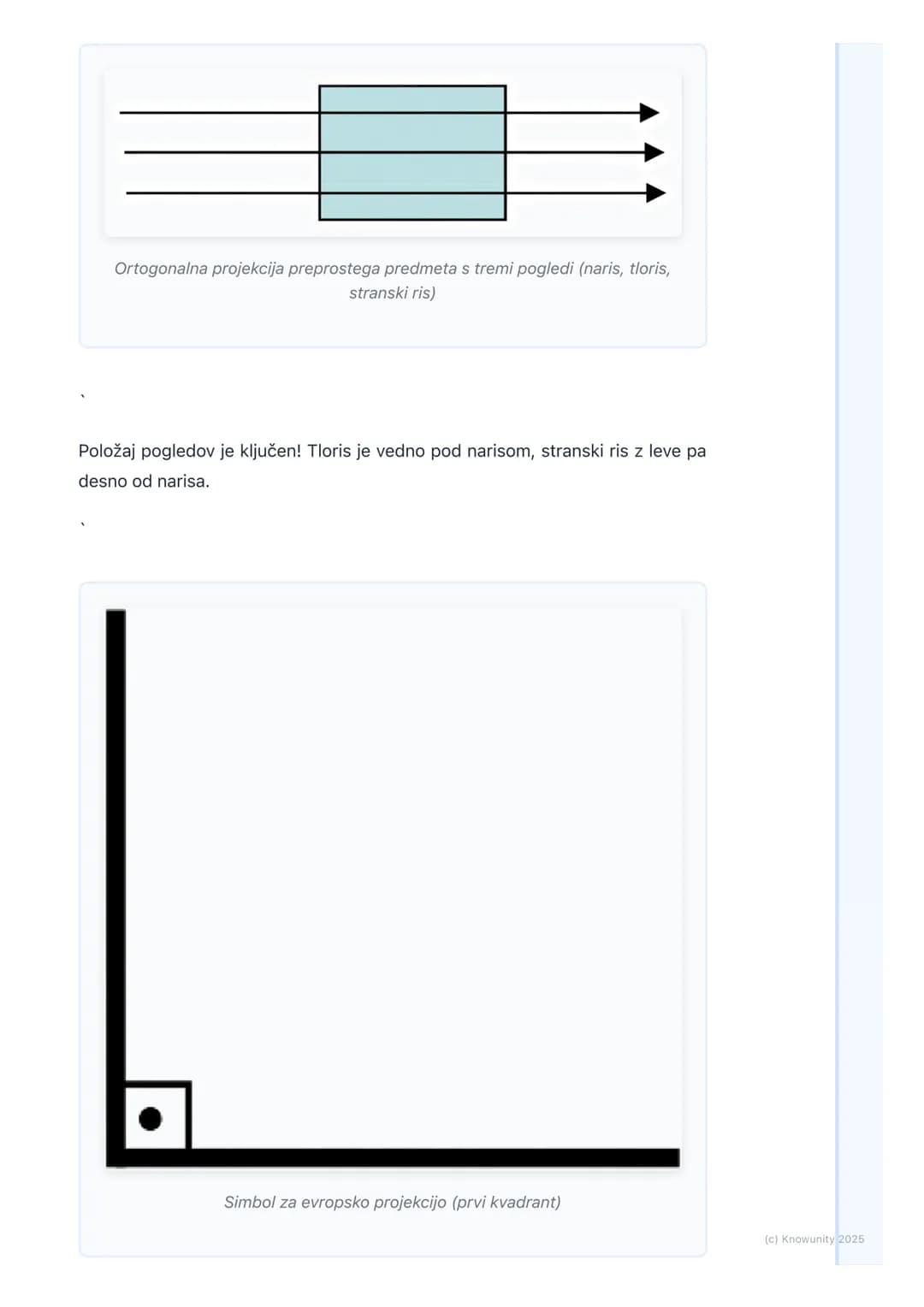

Projekcije in pogledi

V Sloveniji uporabljamo evropsko metodo projekcije - to pomeni, da je tloris pod narisom, stranski ris z leve pa desno od narisa.

Naris je glavni pogled od spredaj. Tloris je pogled od zgoraj - kot da bi se povzpel na strop in gledal navzdol. Stranski ris je pogled z leve strani.

Položaj pogledov ni slučajen! Če bi narisal tloris kjer koli drugje, bi se vsi zmešali. Standardi obstajajo iz dobrega razloga.

Včasih v glavo risbe narišeš simbol za evropsko projekcijo - tako vsi vedo, katero metodo uporabljaš.

💡 Mnemotehnika: Predstavljaj si, da razkladaš škatlo - spredaj je naris, zgoraj tloris, levo pa stranski ris.

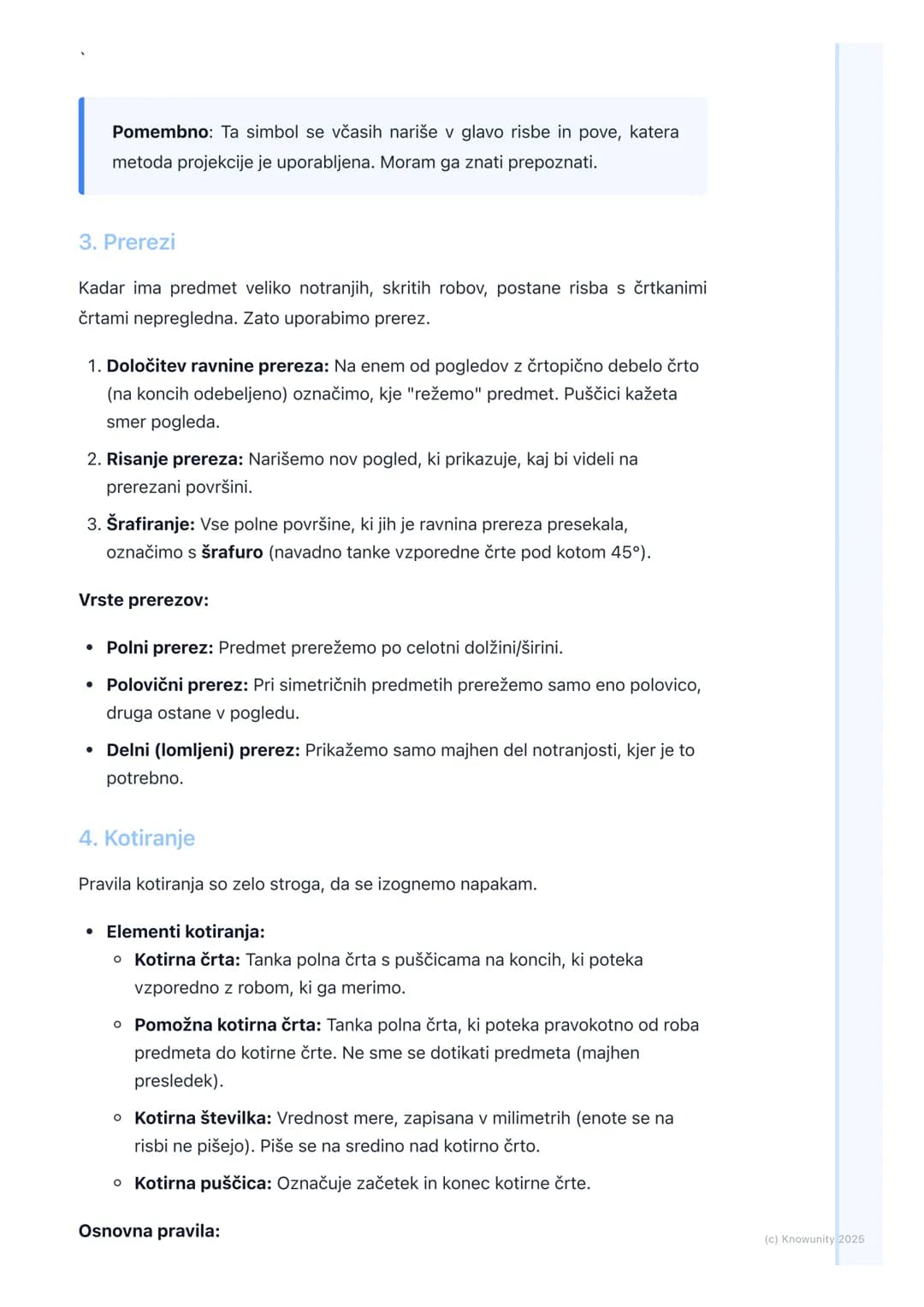

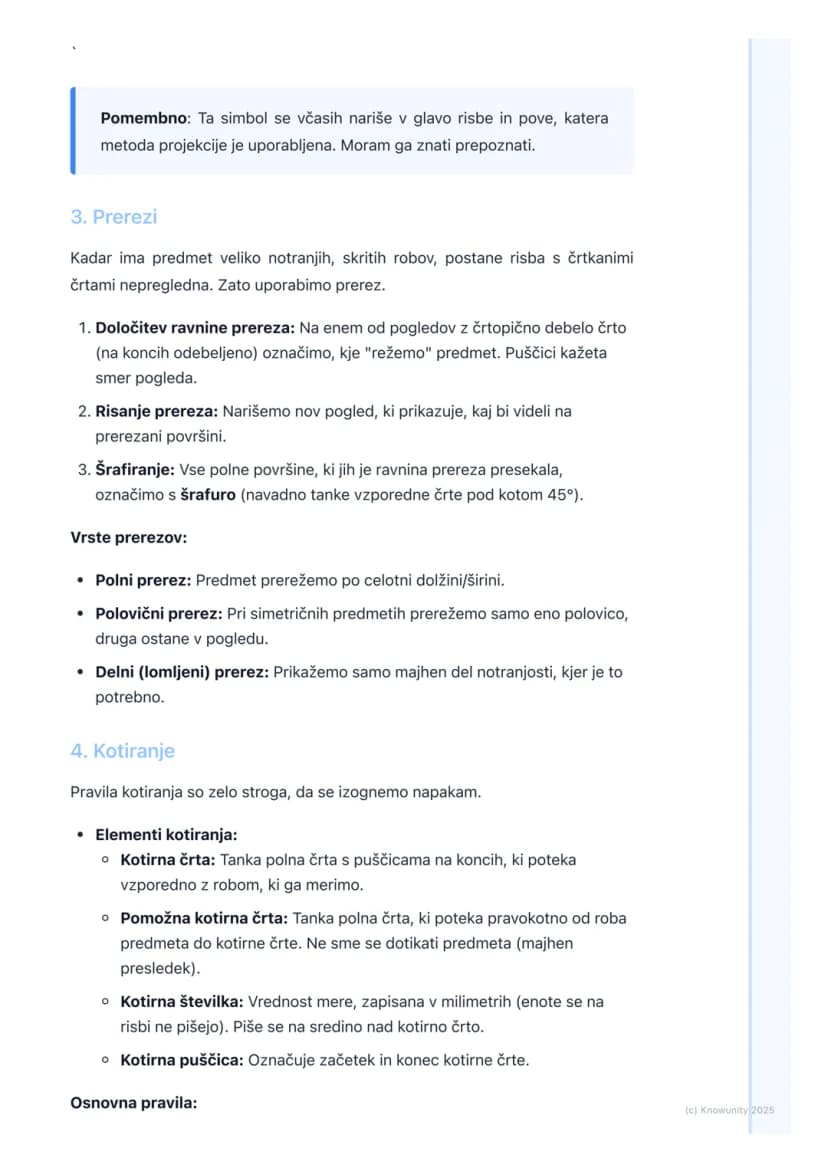

Prerezi in šrafiranje

Ko ima predmet veliko notranjih delov, postane risba polna črtkanjih črt in nepregledna. Zato narediš prerez - kot da bi predmet prerezal in pogledal presek.

Ravnino prereza označiš s črtopično debelo črto s puščicama, ki kažeta smer pogleda. Nato narišeš nov pogled, ki prikazuje prerezano površino.

Vse polne površine, ki jih je ravnina prereza presekala, šrafiraš - običajno s tankimi vzporednimi črtami pod kotom 45°. To pove, kje je material.

Vrste prerezov: polni (po celotni dolžini), polovični (pri simetričnih predmetih) in delni (samo tam, kjer je potrebno).

💡 Praktičen nasvet: Prerez narediš vedno, ko bi bilo črtkanjih črt preveč. Risba mora biti pregledna!

Kotiranje - osnove

Kotiranje je umetnost vpisovanja mer na risbo. Brez pravilnega kotiranja je tvoja risba samo lep ornament na steni.

Potrebuješ kotirno črto (tanka s puščicama), pomožne kotirne črte (pravokotno od predmeta) in kotirno številko (vrednost v mm, brez enot).

Osnovna pravila: mere se ne smejo ponavljati, kotirne črte se ne smejo sekati, manjše mere so bližje predmetu. Kotiraj zunaj obrisa predmeta, če je mogoče.

Nikoli ne kotiraj na skrite (črtkane) robove! Če potrebuješ notranjo mero, naredi prerez in kotiraj na vidne robove.

💡 Zlato pravilo: Vsaka mera, ki jo potrebuješ za izdelavo, mora biti na risbi - ne več, ne manj.

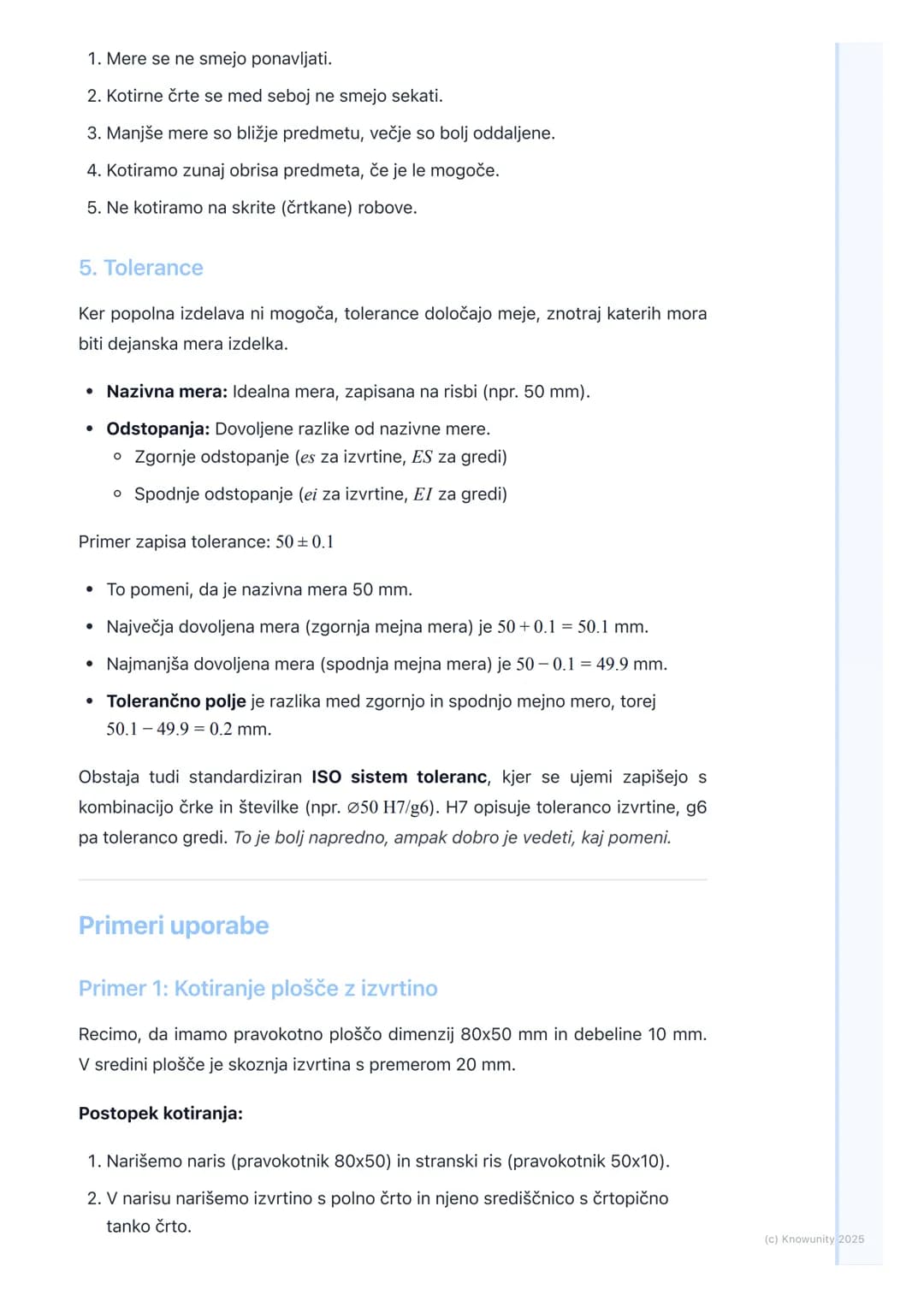

Tolerance

V resničnem svetu popolnoma natančne izdelave ni. Zato potrebuješ tolerance - dovoljene razlike od idealne mere.

Nazivna mera je idealna mera na risbi (npr. 50 mm). Zgornje in spodnje odstopanje določata mejne mere.

Primer: 50 ±0.1 pomeni, da je dovoljena mera med 49.9 mm in 50.1 mm. Tolerančno polje je razlika med mejnima merama (0.2 mm).

Obstaja tudi ISO sistem s kombinacijo črk in številk $npr. H7/g6$, a to je že bolj napredno.

💡 Praksa: Manjša kot je toleranca, dražja je izdelava. Zato bodi pameten pri določanju toleranc.

Praktični primeri

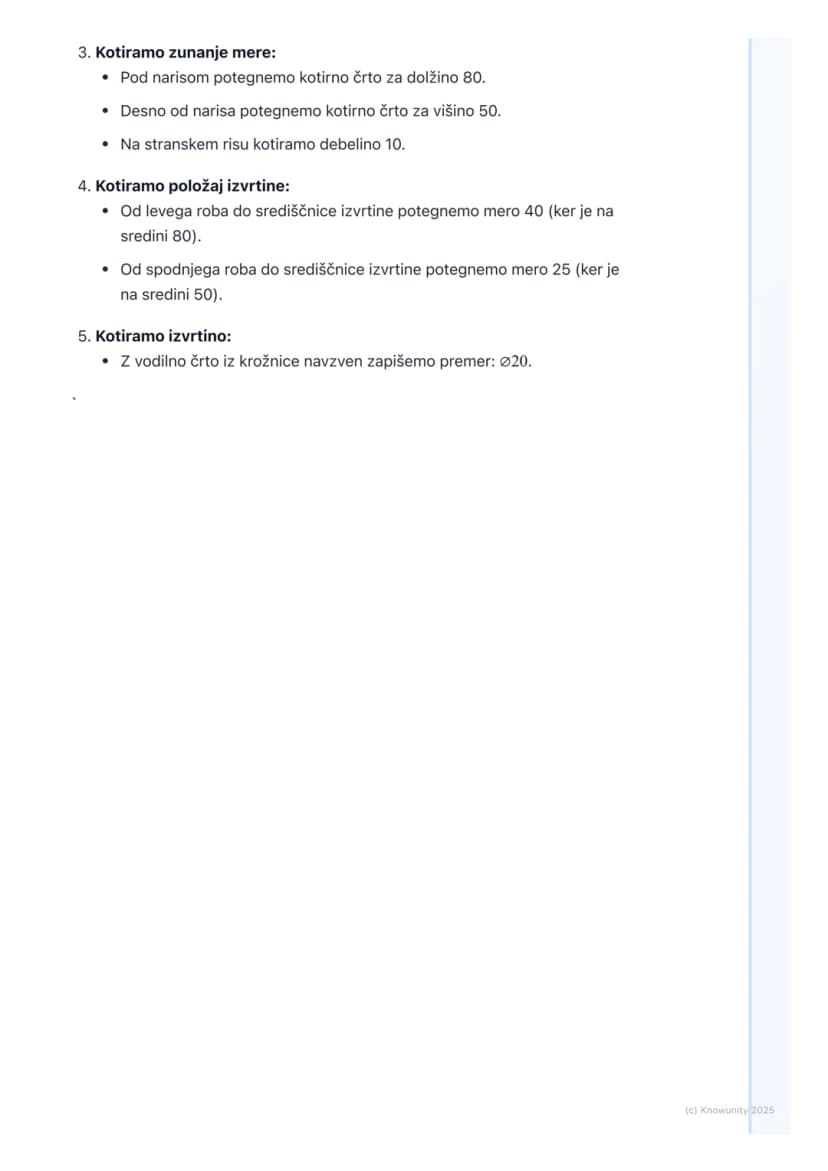

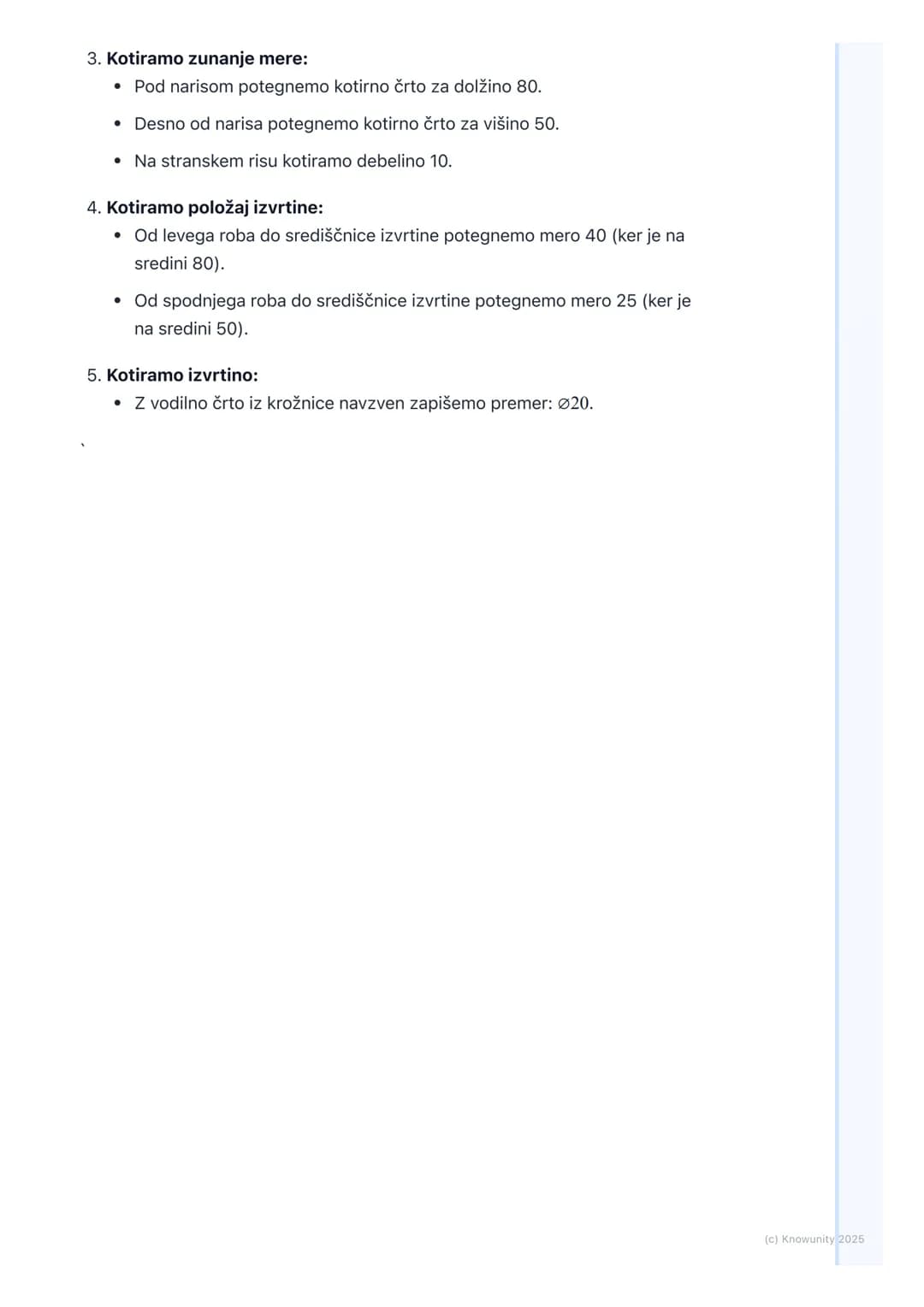

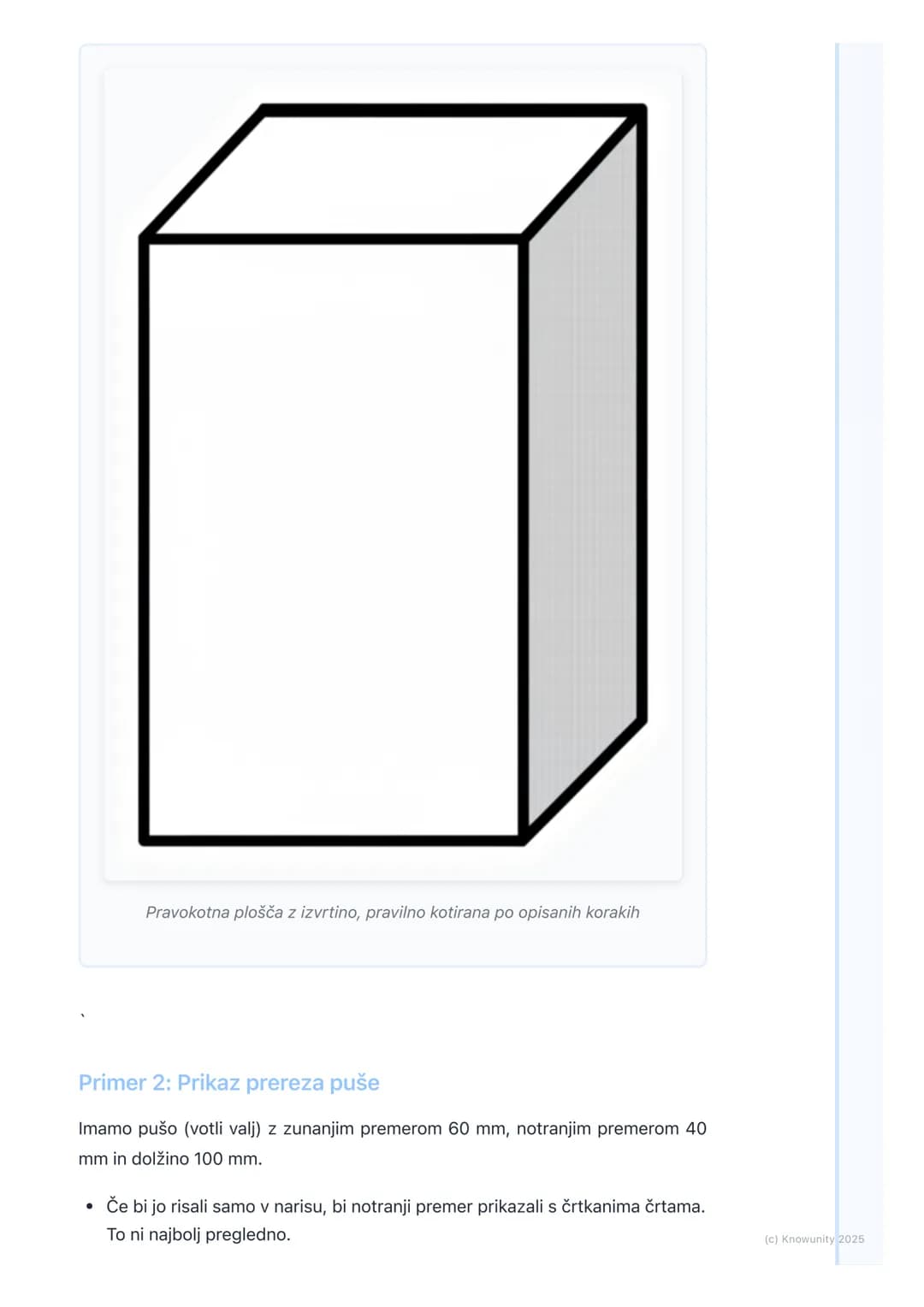

Vzemimo ploščo 80x50 mm z izvrtino ø20 mm na sredini. Najprej narišeš vse poglede, nato kotiraj zunanje mere (80, 50, debelina).

Položaj izvrtine kotiraj od robov do središčnice (40 in 25 mm). Premer zapišeš z vodilno črto: ø20.

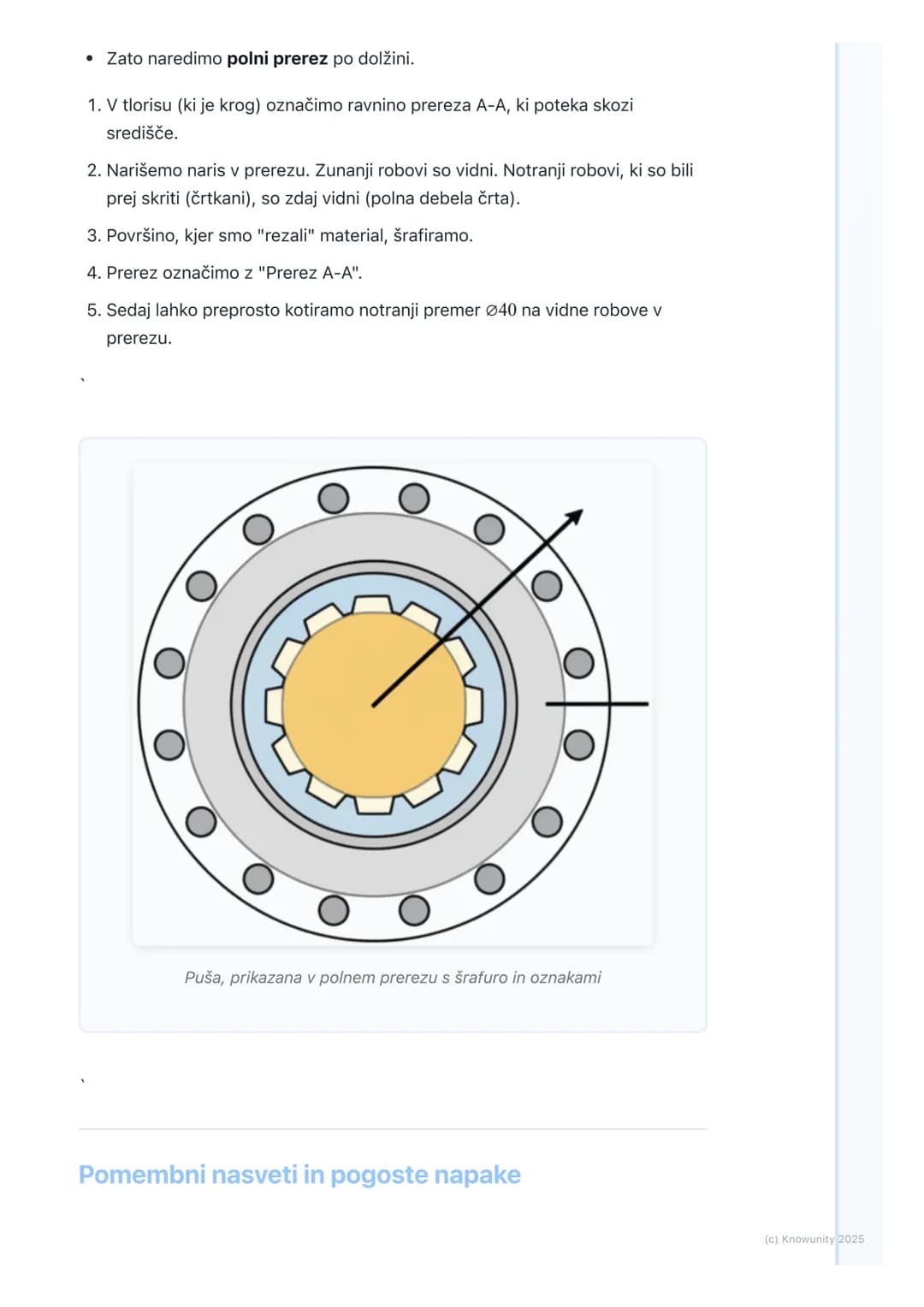

Pri votlem valju (puša) z notranjim premerom bi imeli veliko črtkanjih črt. Zato narediš polni prerez, šrafiraš prerezane površine in kotiraj notranji premer na vidne robove.

Vedno si vprašaj: ali ima nekdo dovolj informacij za izdelavo po moji risbi?

💡 Profesionalnost: Čista, pregledna risba z minimalnim številom črt je znak dobrega tehnika.

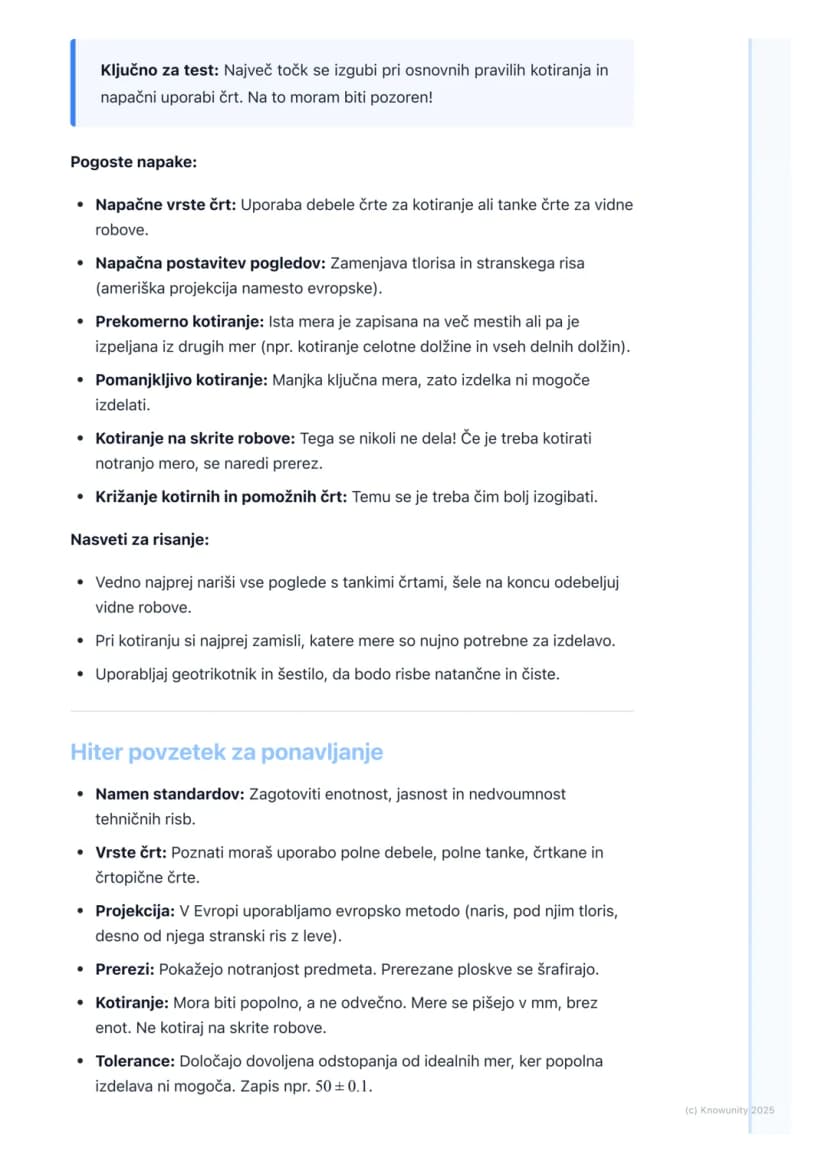

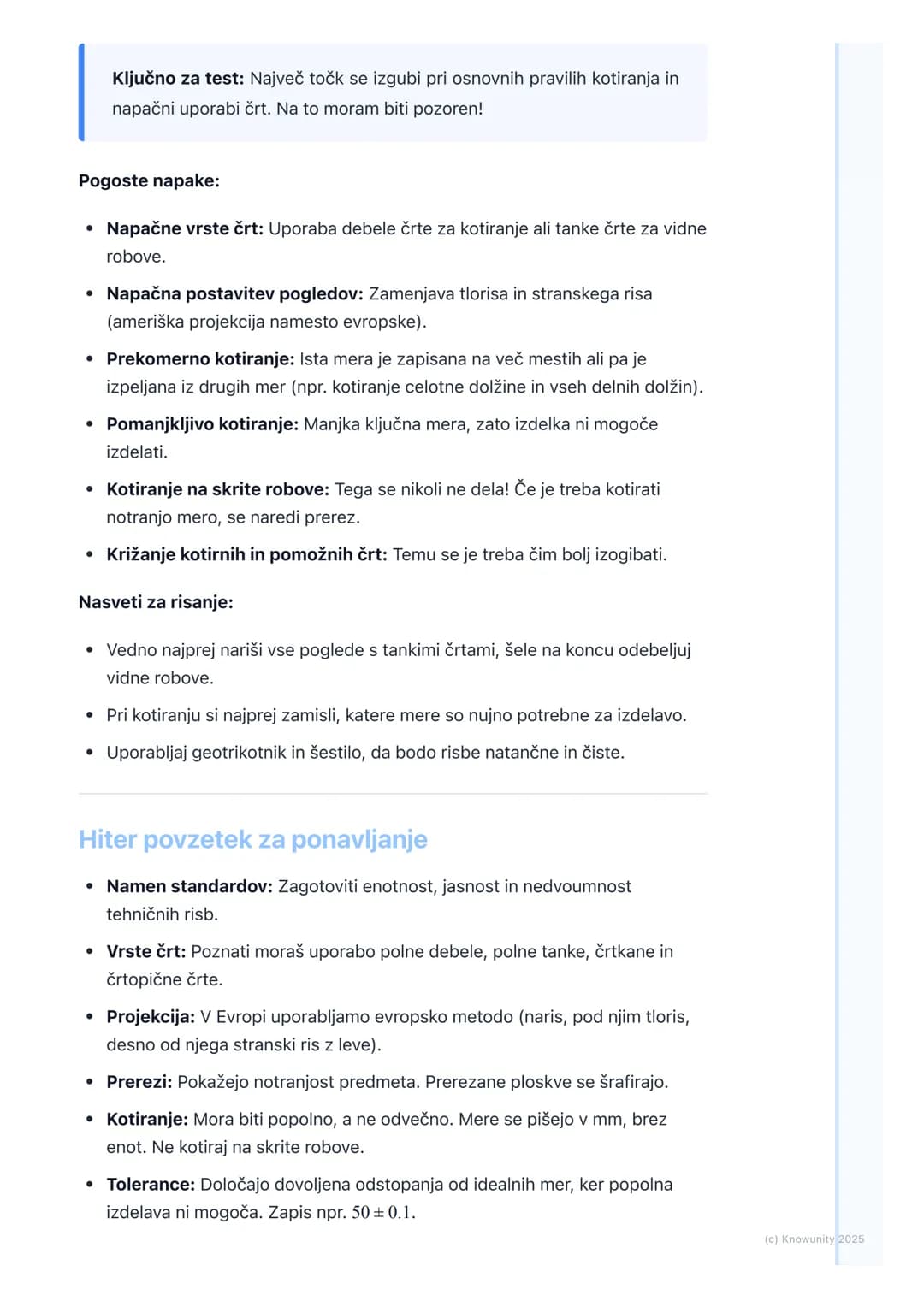

Pogoste napake in nasveti

Največ točk izgubiš pri osnovnih pravilih kotiranja in napačni uporabi črt. Najpogostejše napake: napačne vrste črt, zamenjava pogledov, prekomerno ali pomanjkljivo kotiranje.

Nikoli ne kotiraj na skrite robove! Če se kotirne črte križajo, prestavi kotiranje. Ne ponavljaj mer - vsaka mora biti zapisana samo enkrat.

Pri risanju najprej nariši vse s tankimi črtami, šele nato odebeli vidne robove. Uporabljaj pripomočke za natančnost.

Zapomni si: namen risbe je komunikacija. Če risba ni jasna, ni dobra.

💡 Za test: Preveri vrste črt, položaj pogledov in popolnost kotiranja. To so najpogostejši viri napak.
