Elektrokimyasal Pil Sistemleri
Elektrokimyasal pil sistemlerinde, tuz köprüsü elektrolit çözeltileri arasında iyon geçişini sağlayarak devrenin tamamlanmasına yardımcı olur. Pil şemasında anot // katot gösterimiyle belirtilir.

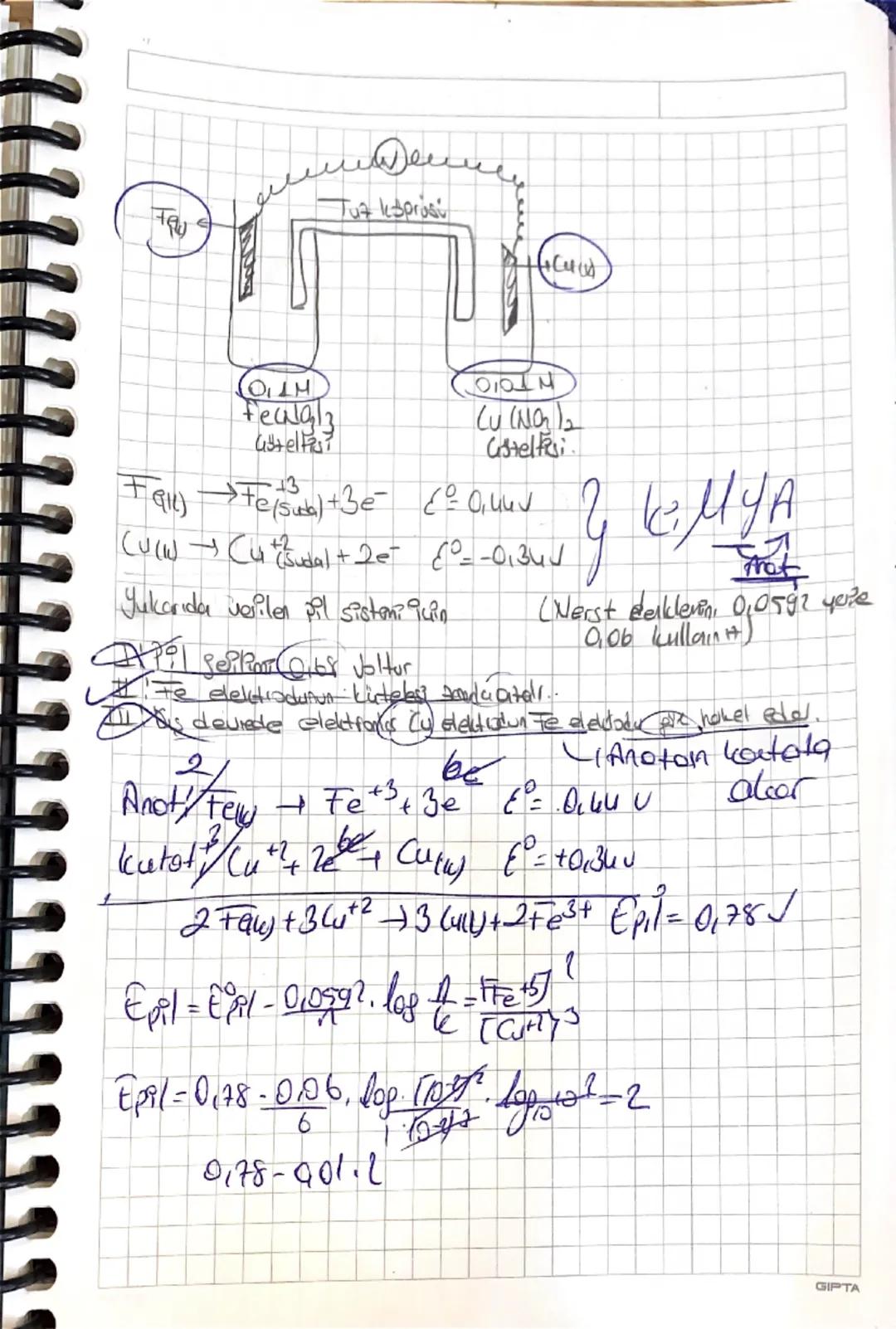

Potansiyel hesaplamalarında Nernst denklemi kullanılır ve genellikle 0,0592 yerine 0,06 değeri kullanılabilir. Örneğin Fe/Fe³⁺ || Cu²⁺/Cu sisteminde, anot yükseltgenmesi Fe → Fe³⁺ + 3e⁻ E°=−0,44V ve katot indirgenmesi Cu²⁺ + 2e⁻ → Cu E°=+0,34V şeklinde gerçekleşir.
Pil çalıştığı sürece anot elektrodu kütlesi azalır çünkü anottaki atomlar iyonlaşarak çözeltiye geçer. Elektron akışı daima anottan katota doğru olur. Toplam pil potansiyeli standart koşullarda Epil = 0,78V olarak hesaplanır.

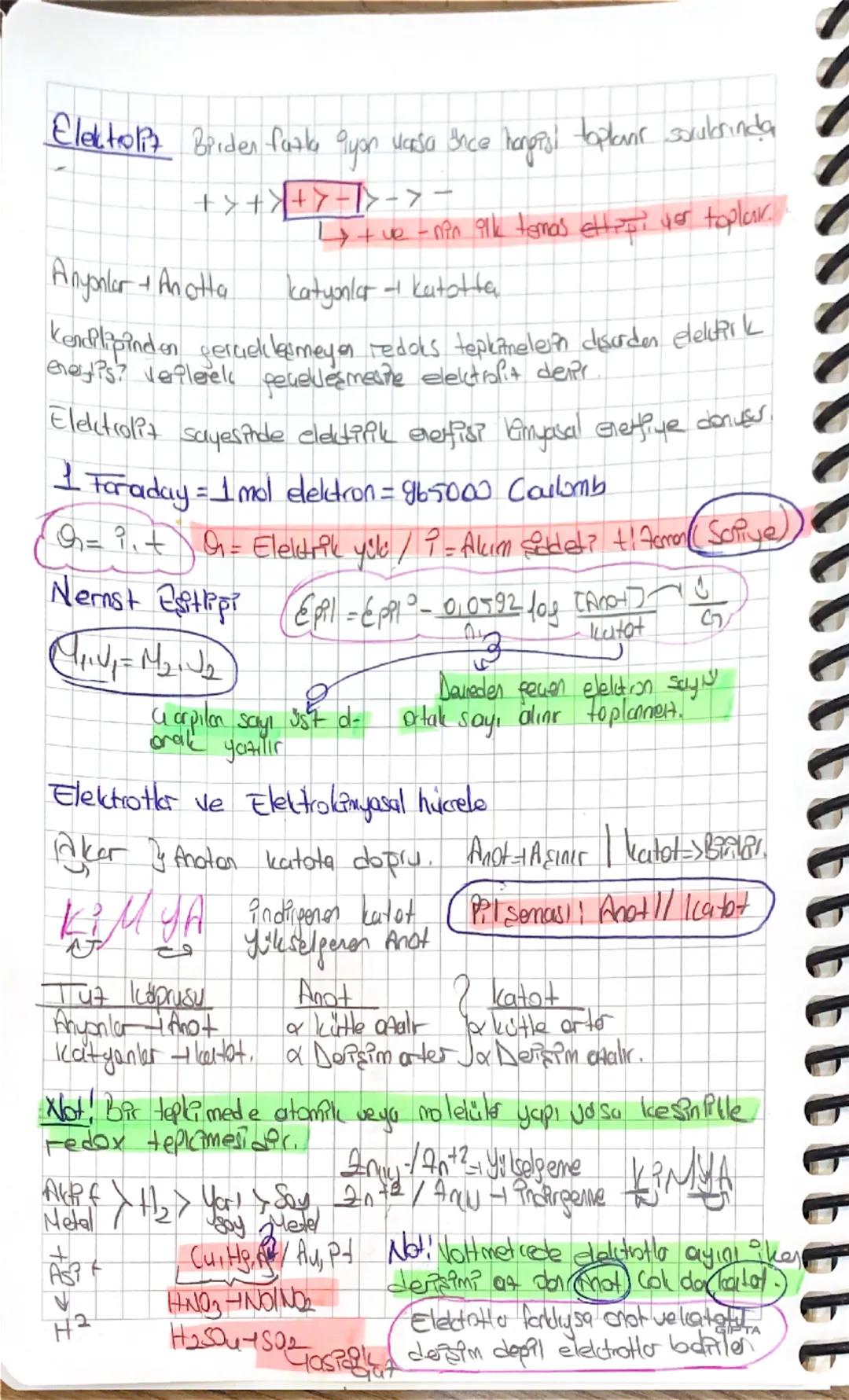

İpucu: Pil potansiyelini etkileyen en önemli faktörlerden biri elektrolit derişimleridir. Derişim değişiklikleri Nernst denklemi kullanılarak hesaplanabilir.
