Elektrik Akımı: Temeller ve Örnekler

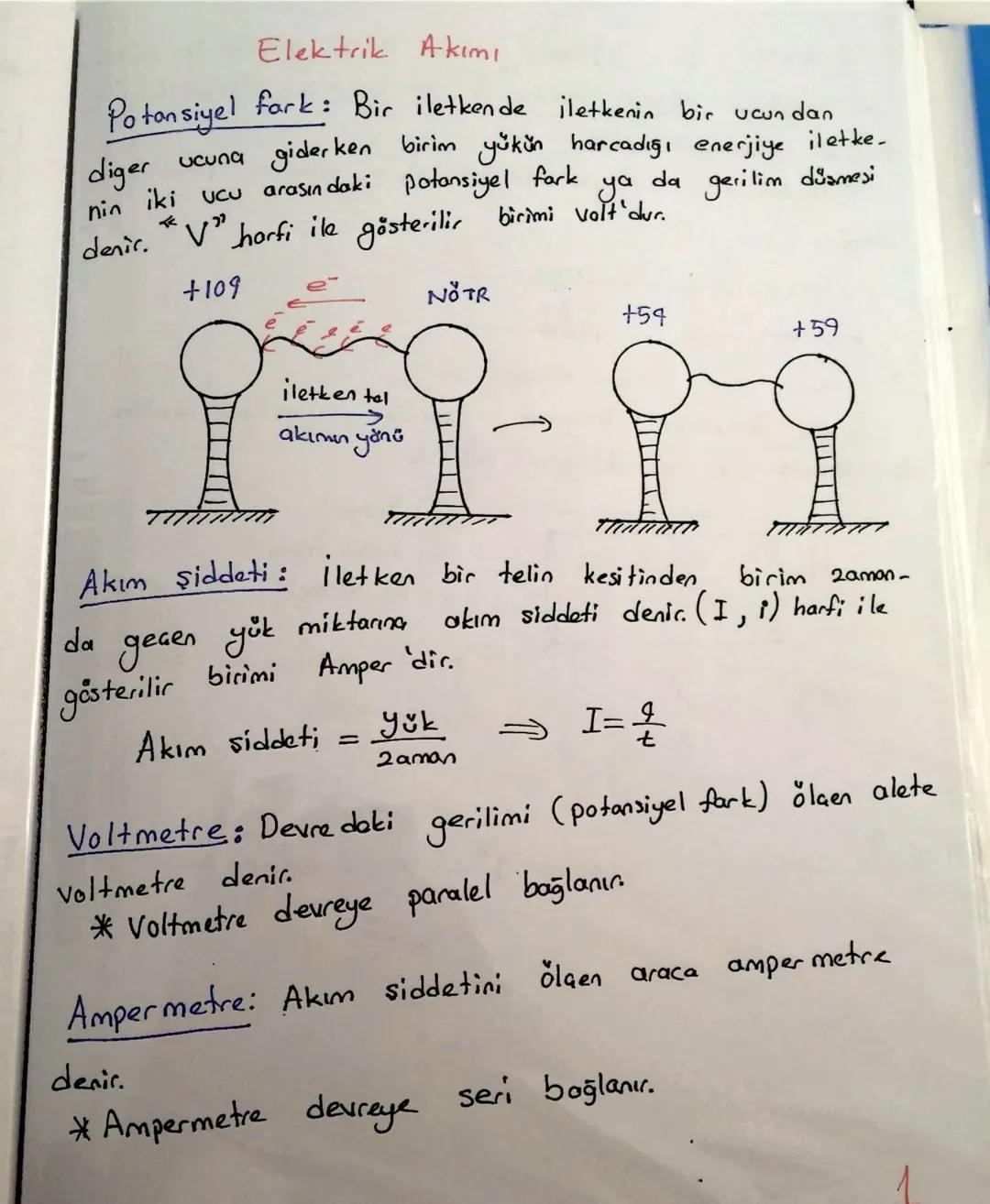

Elektrik Akımı ve Temel Kavramlar

Elektrik devrelerinde potansiyel fark (gerilim), iletkenin bir ucundan diğerine giderken birim yükün harcadığı enerjidir. V harfiyle gösterilir ve birimi Volt'tur. Bu kavram, elektronların neden akmasını sağlayan "itici güç" gibi düşünülebilir.

Akım şiddeti, iletken telin kesitinden birim zamanda geçen yük miktarıdır. I veya i harfiyle gösterilir, birimi Amper'dir ve I = q/t formülüyle hesaplanır. Günlük hayatta kullandığımız tüm elektrikli aletler belirli bir akım şiddetinde çalışır.

Elektrik devrelerindeki ölçümler için iki önemli alet kullanırız: Voltmetre devredeki gerilimi ölçer ve devreye paralel bağlanır. Ampermetre ise akım şiddetini ölçer ve devreye seri bağlanır. Bu aletleri doğru bağlamak ölçüm için kritik önemdedir.

⚡ Not: Bir devrede voltmetreyi her zaman ölçmek istediğin iki nokta arasına paralel bağla, ampermetreyi ise akımın geçtiği yola seri bağla. Yanlış bağlantı cihazlara zarar verebilir!

Direnç

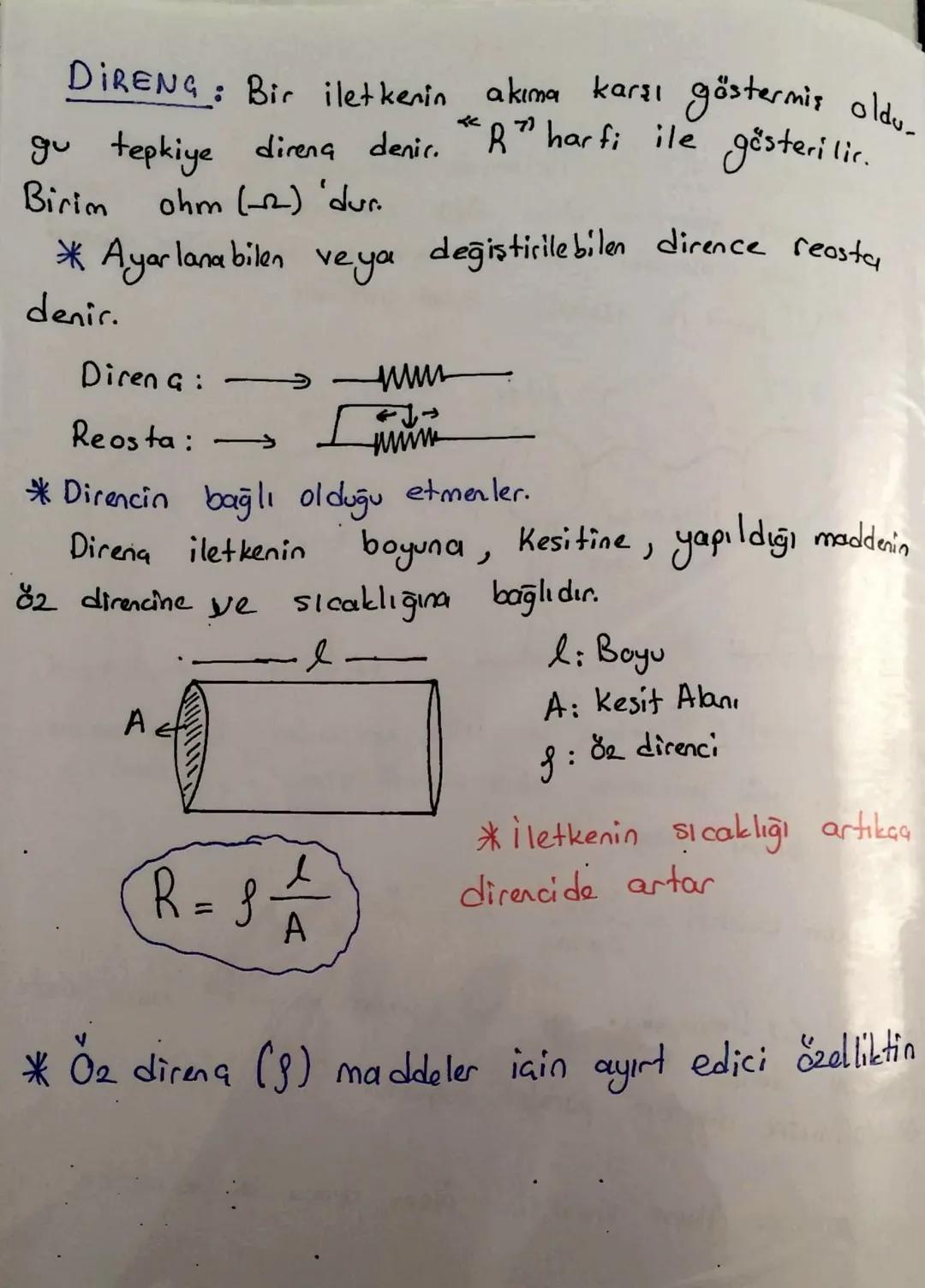

Direnç, bir iletkenin elektrik akımına karşı gösterdiği zorluğun ölçüsüdür. Direnç olmadan elektrik devreleri kontrol edilemez ve elektronik cihazlar çalışamaz.

Direnç, R harfi ile gösterilir ve birimi Ohm (Ω)'dur. Bir iletkenin direnci, onun geometrik özelliklerine (uzunluk ve kesit alanı) ve yapıldığı malzemeye bağlıdır.

Bir telin direnci uzunlukla doğru, kesit alanıyla ters orantılıdır. Bu ilişki R = ρ × l/A formülüyle ifade edilir. Burada ρ (ro) malzemenin özgül direncini, l uzunluğu ve A kesit alanını gösterir.

💡 Hatırlatma: Günlük hayatta kullandığımız ampuller, elektrik sobası gibi cihazlar birer dirençtir! Telefonunu şarj ettiğinde, şarj kablosundan geçen akım da telefonun içindeki dirençler üzerinden geçerek enerjiyi depolar.

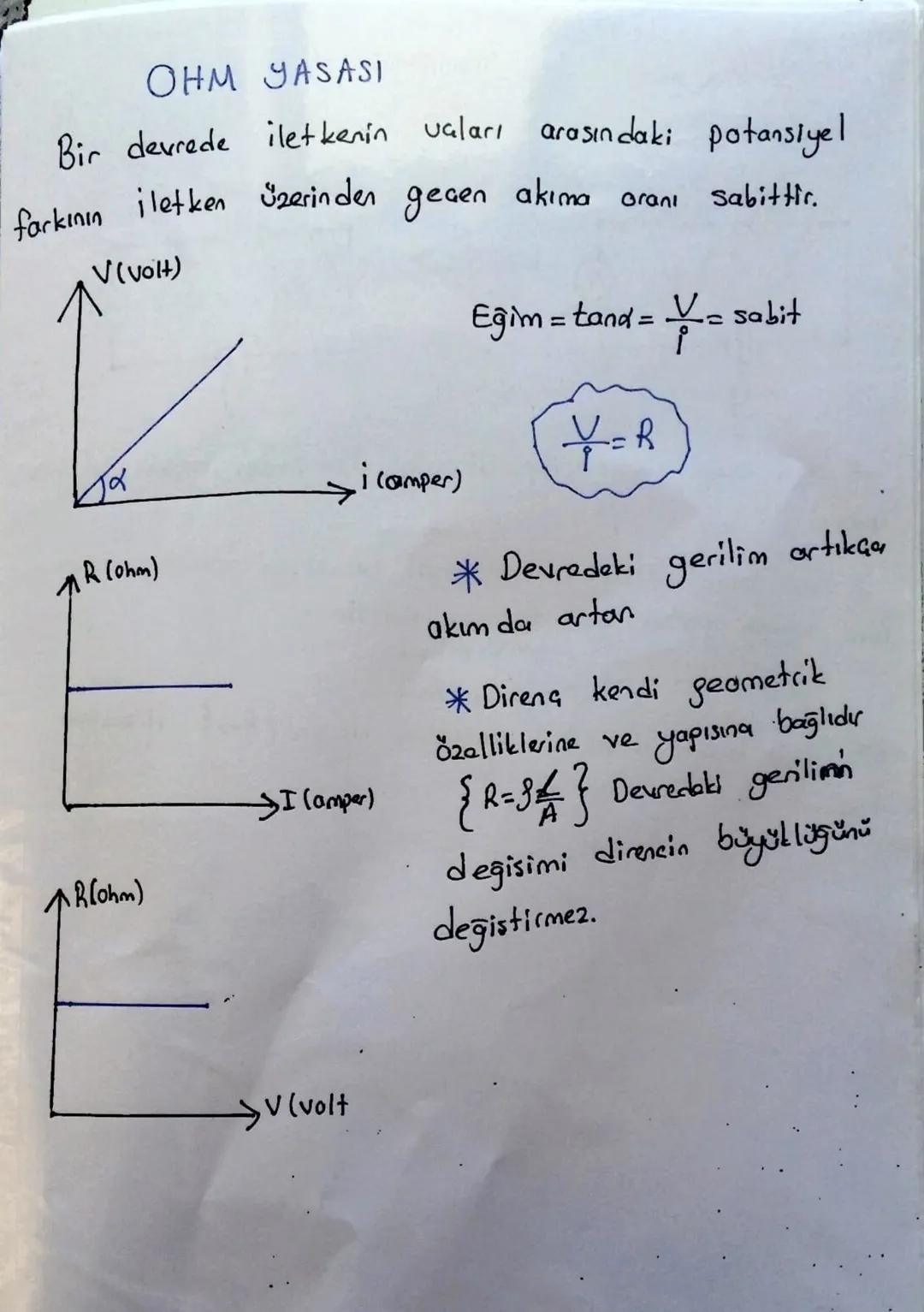

Ohm Yasası

Ohm Yasası, elektrik devrelerinin temel prensibidir ve bir iletkenden geçen akım ile uygulanan gerilim arasındaki ilişkiyi tanımlar. Bu yasa sayesinde elektrikli cihazları güvenle kullanabiliyoruz.

Yasaya göre, bir iletkenin uçları arasındaki potansiyel farkının (V), iletken üzerinden geçen akım şiddetine (I) oranı sabittir. Bu sabit değer iletkenin direncine (R) eşittir ve şu formülle ifade edilir: V/I = R veya V = I×R.

Devredeki gerilim arttıkça akım da artar, ancak direnç değişmez. Direncin değeri sadece kendi yapısına ve geometrik özelliklerine bağlıdır. V-I grafiğinde doğrunun eğimi direnci verir $eğim = V/I = R$.

🧪 İlginç Bilgi: Ohm Yasası'nı her an deneyimliyorsun! Evinizdeki sigortalar tam olarak bu prensibe dayanır - akım aşırı yükseldiğinde devreyi keserek sizi korurlar.

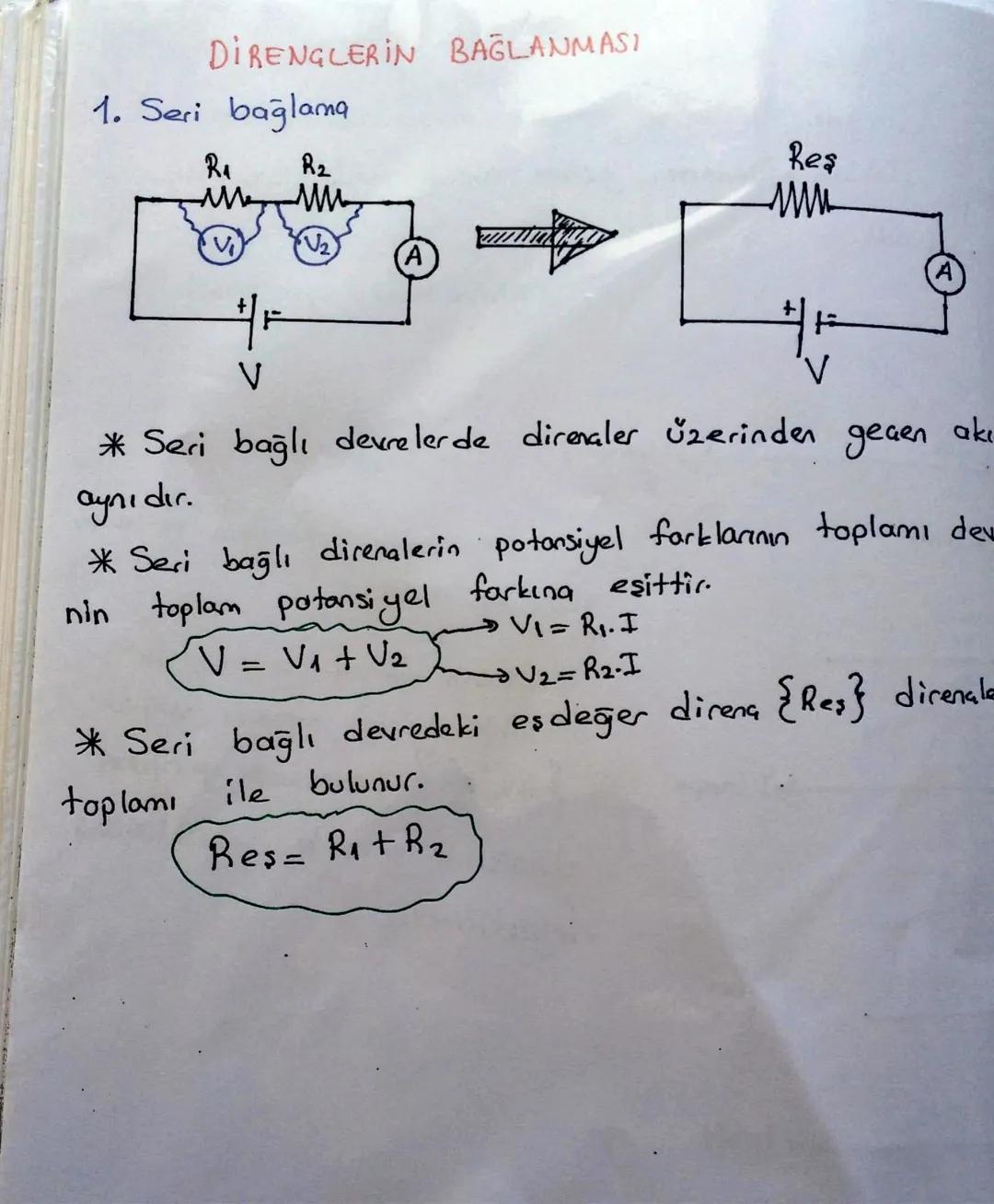

Dirençlerin Seri Bağlanması

Dirençler devrelerde farklı şekillerde bağlanabilir. Seri bağlama, dirençlerin arka arkaya bağlanması demektir. Cep telefonundaki bazı devreler bu şekilde tasarlanmıştır.

Seri bağlı dirençlerin üzerinden geçen akım her yerde aynıdır. Yani her dirençten aynı miktarda elektron geçer. Bu, bir su borusunda akan suyun her noktadan aynı debide geçmesine benzer.

Seri bağlı dirençlerin üzerindeki potansiyel farkların toplamı, devrenin toplam potansiyel farkına eşittir $V = V₁ + V₂$. Bu nedenle devredeki toplam enerji, her bir direnç üzerinde harcanan enerjilerin toplamına eşittir.

Seri bağlı devrelerde eşdeğer direnç (Reş), dirençlerin toplamına eşittir: Reş = R₁ + R₂ + R₃ + ... Bu yüzden seri bağlı devrelerde toplam direnç her zaman en büyük dirençten daha büyüktür.

🔍 Pratik Uygulama: Noel ağacı ışıkları genellikle seri bağlıdır. Bu yüzden bir ampul bozulduğunda tüm dizi çalışmayı durdurur. Devrede akımın geçebileceği tek bir yol vardır!

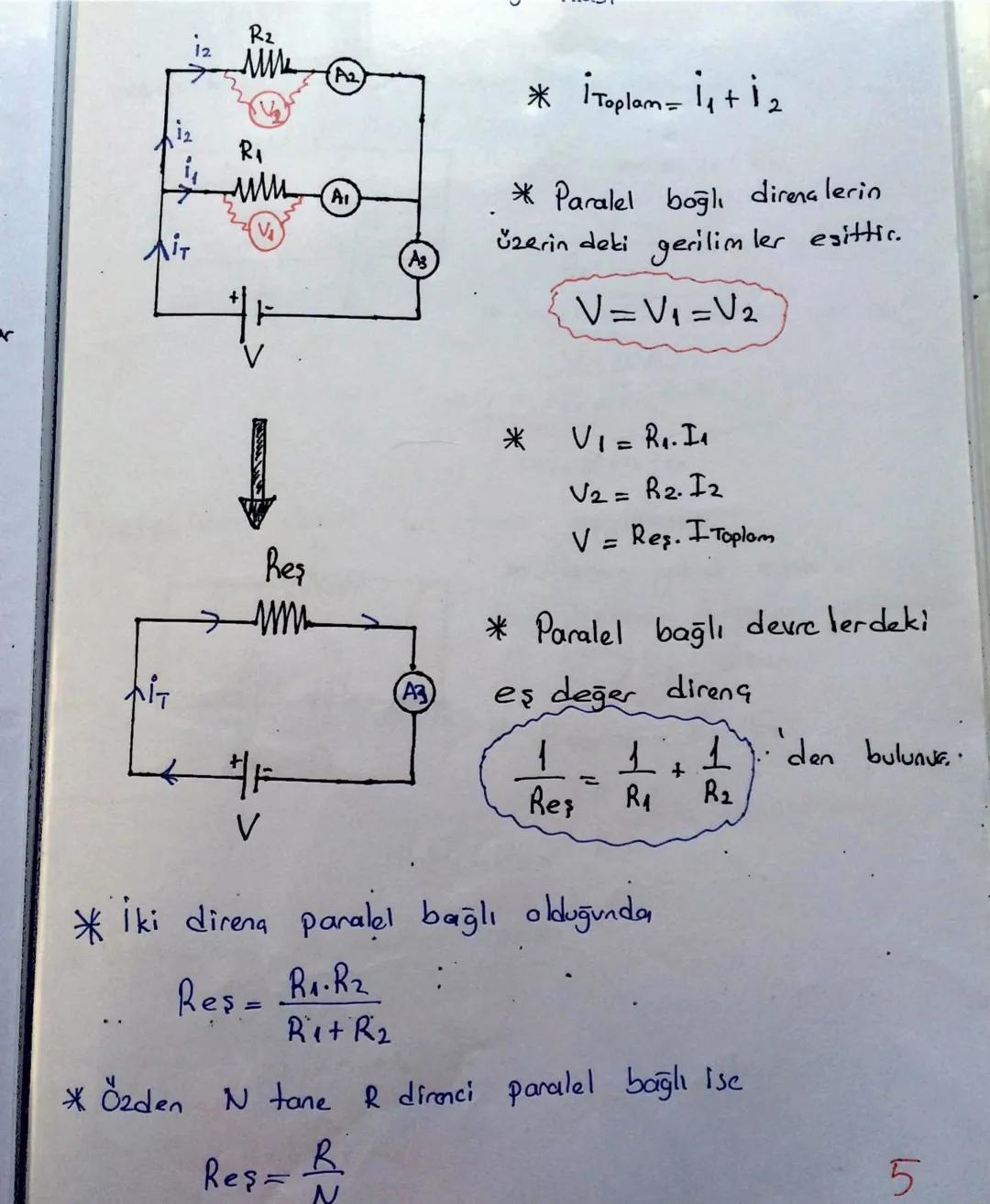

Dirençlerin Paralel Bağlanması

Paralel bağlama dirençlerin birbirine alternatif yollar oluşturacak şekilde bağlanmasıdır. Evinizdeki elektrik prizleri paralel bağlıdır, bu sayede bir cihazı kapatmak diğerlerini etkilemez.

Paralel bağlı dirençlerin üzerindeki gerilimler eşittir $V = V₁ = V₂$. Akımın büyüklüğü ise direncin büyüklüğü ile ters orantılıdır - küçük dirençlerden daha fazla akım geçer.

Paralel devrelerde toplam akım, her bir koldan geçen akımların toplamına eşittir: IToplam = I₁ + I₂ + ... Bu, bir nehrin kollara ayrılıp sonra birleşmesine benzer.

Paralel bağlı devrelerde eşdeğer direnç (Reş), şu formülle hesaplanır: 1/Reş = 1/R₁ + 1/R₂ + ... Özel olarak, iki direnç için Reş = (R₁×R₂)/$R₁+R₂$ ve aynı değerde N tane R direnci için Reş = R/N formüllerini kullanabiliriz.

⚠️ Önemli Not: Paralel bağlamada eşdeğer direnç her zaman en küçük dirençten daha küçüktür! Bu sebeple elektronik devrelerde direnci düşürmek için paralel bağlama yapılır.

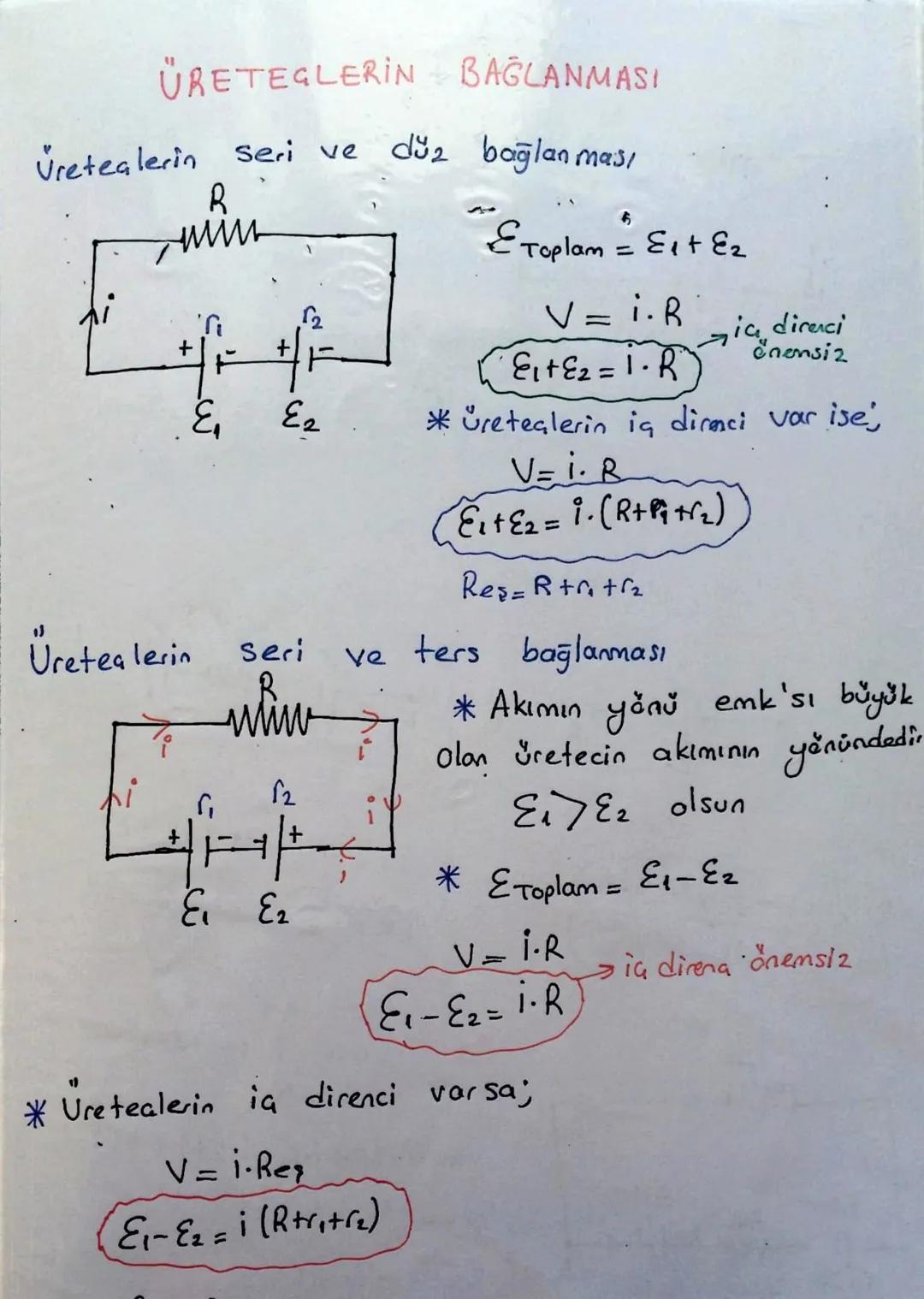

Üreteçlerin Bağlanması

Üreteçler (piller, bataryalar) devrelere güç sağlayan elemanlardır. Telefonundaki pil bir üreteci. Üreteçler, elektrik enerjisine dönüştüreceği kimyasal enerjiyi depolar.

Üreteçler seri düz bağlandığında toplam EMK (elektromotor kuvvet), her bir üretecin EMK'sının toplamına eşittir: EToplam = E₁ + E₂. Bu bağlantı şekli, daha yüksek gerilim elde etmek için kullanılır.

Üreteçler seri ters bağlandığında (+ kutuplar karşılıklı gelecek şekilde), EMK'lar birbirinden çıkarılır: EToplam = E₁ - E₂. Akımın yönü her zaman büyük EMK'lı üretecin akım yönündedir.

Üreteçlerin iç dirençleri olduğunda, eşdeğer direnç hesabına bu iç dirençler de eklenir. Seri bağlı üreteçlerde: Reş = R + r₁ + r₂ formülü kullanılır. Bu durum gerçek hayattaki pillerin ideal davranmamasının nedenidir.

🔋 Uygulama İpucu: Eski tip fenerler genellikle pilleri seri bağlar. Bu sayede 1.5V'luk iki pil kullanarak 3V elde edilir. Uzaktan kumanda gibi cihazlar da aynı prensiple çalışır!

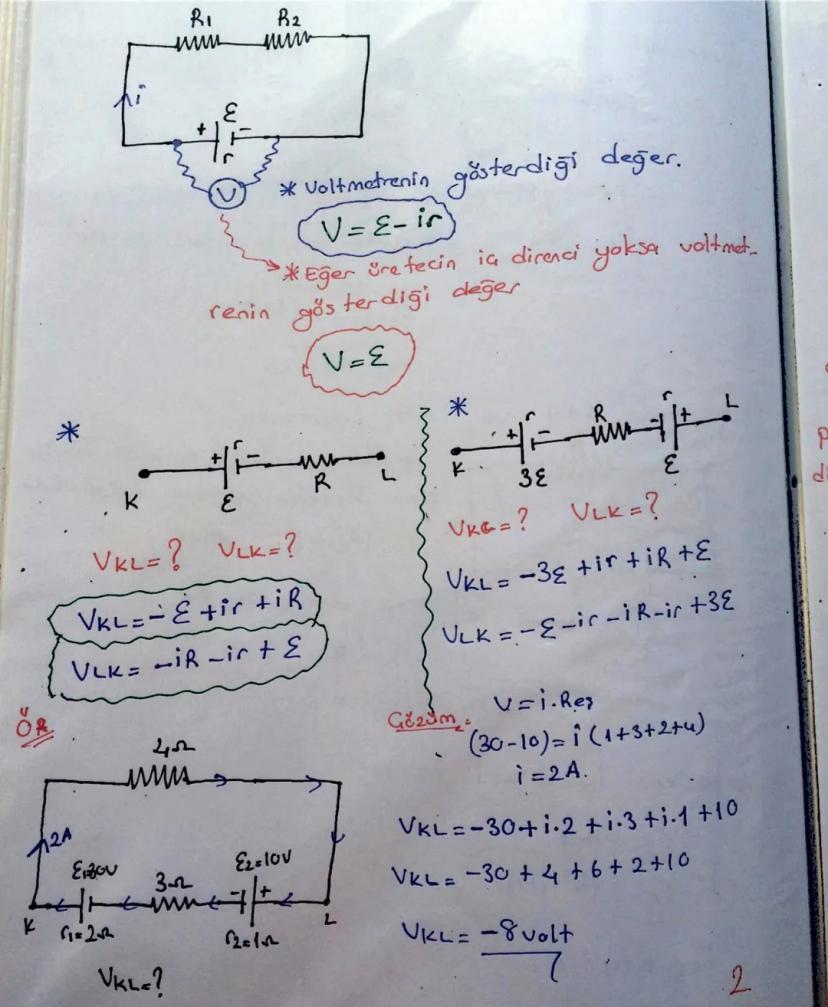

Üretecin İç Direnci ve Ölçümler

Üretecin iç direnci, gerçek pillerin ideal davranmasını engelleyen bir faktördür. Bir pili kullandıkça, kimyasal reaksiyonlar yavaşlar ve iç direnç artar.

Bir devrede voltmetrenin gösterdiği değer, üretecin EMK'sı (E) ile üzerinden geçen akımın $i$ üretecin iç direnciyle $r$ çarpımının farkına eşittir: V = E - i×r. Eğer üretecin iç direnci yoksa, voltmetre doğrudan EMK değerini gösterir: V = E.

Devrede iki nokta arasındaki potansiyel fark, o noktalar arasında oluşan gerilim düşüşlerine bağlıdır. Bir devre üzerinde potansiyel fark hesaplanırken, akım yönünde R direnci üzerindeki düşüş +i×R, ters yönde -i×R olarak alınır.

Devrelerde çözüm yaparken önce akım hesaplanır (i = ΔE/Reş), sonra bu akım kullanılarak istenen potansiyel farklar bulunur. Kirchhoff kuralları kullanılarak karmaşık devreler de çözülebilir.

🔍 Akılda Tut: Yeni bir pil satın aldığında, voltmetresi 1.5V gösterir. Ancak bir devreye bağladığında ölçülen değer bundan daha düşüktür - işte bu fark üretecin iç direnci nedeniyle oluşur!

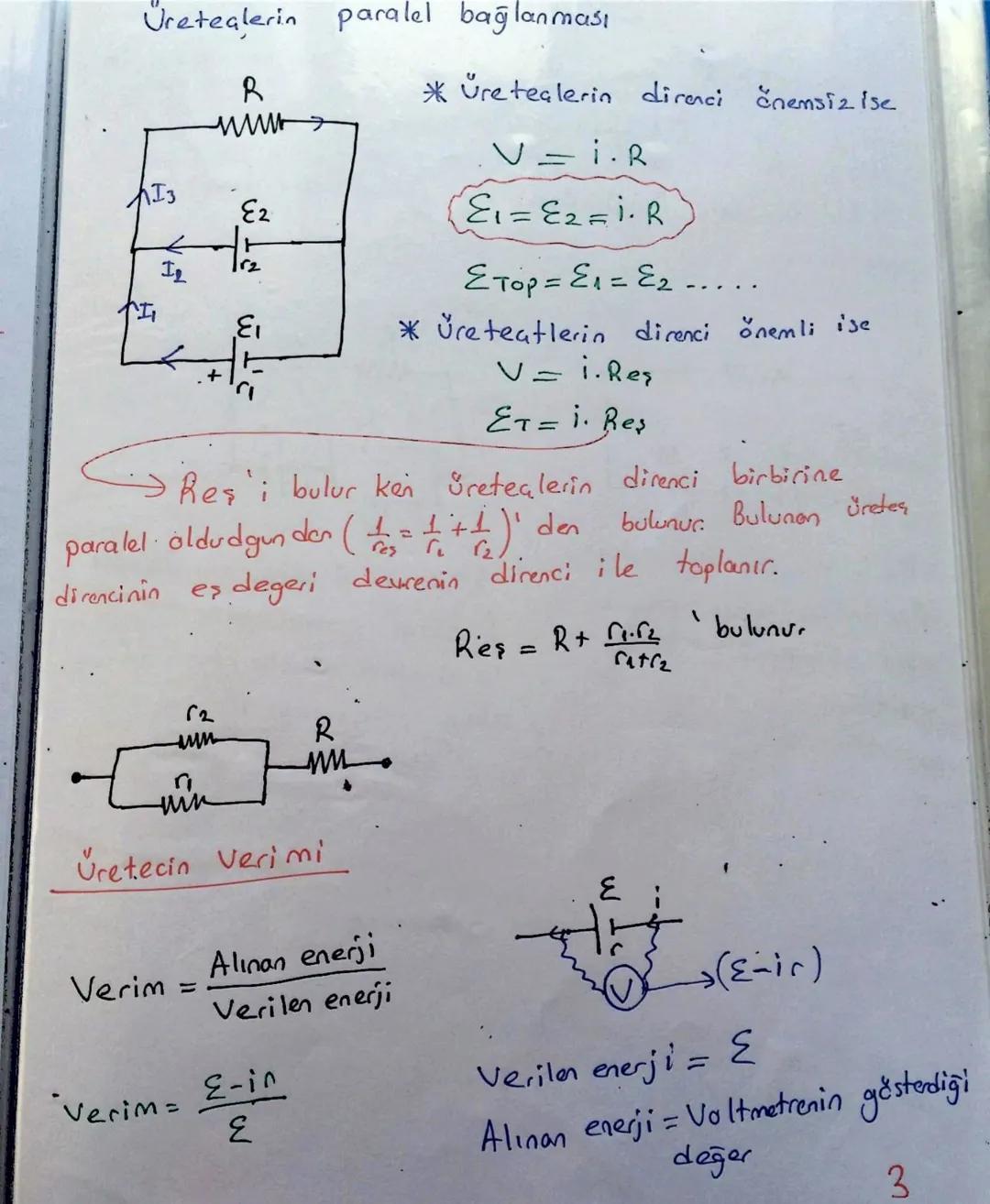

Üreteçlerin Paralel Bağlanması ve Verim

Üreteçlerin paralel bağlanması, aynı gerilimde daha yüksek akım elde etmek için kullanılır. Laptop adaptörleri yüksek akım sağlamak için içeride paralel devreler içerir.

Üreteçlerin iç direnci önemsiz ise, paralel bağlı üreteçlerin toplam EMK'sı herhangi birinin EMK'sına eşittir: EToplam = E₁ = E₂. Paralel bağlı aynı EMK'lı üreteçler akımı paylaşır.

Üreteçlerin iç direnci önemli olduğunda, paralel bağlı üreteçlerin eşdeğer iç direnci şu formülle bulunur: 1/reş = 1/r₁ + 1/r₂. Devrenin toplam direnci ise: Reş = R + (r₁×r₂)/$r₁+r₂$ olarak hesaplanır.

Üretecin verimi, üretecin devreye sağladığı faydalı enerjinin, toplam ürettiği enerjiye oranıdır. Verim = $E-ir$/E formülüyle hesaplanır. Voltmetrenin gösterdiği değer $E-ir$ alınan enerjiyi, E ise verilen enerjiyi temsil eder.

💯 Verim Gerçeği: Hiçbir elektrik üreteci %100 verimle çalışmaz! Özellikle cep telefonunu uzun süre kullandıkça, pilin ısındığını hissedersin. Bu ısı, kaybolan enerjidir ve verimin %100'den düşük olduğunu gösterir.

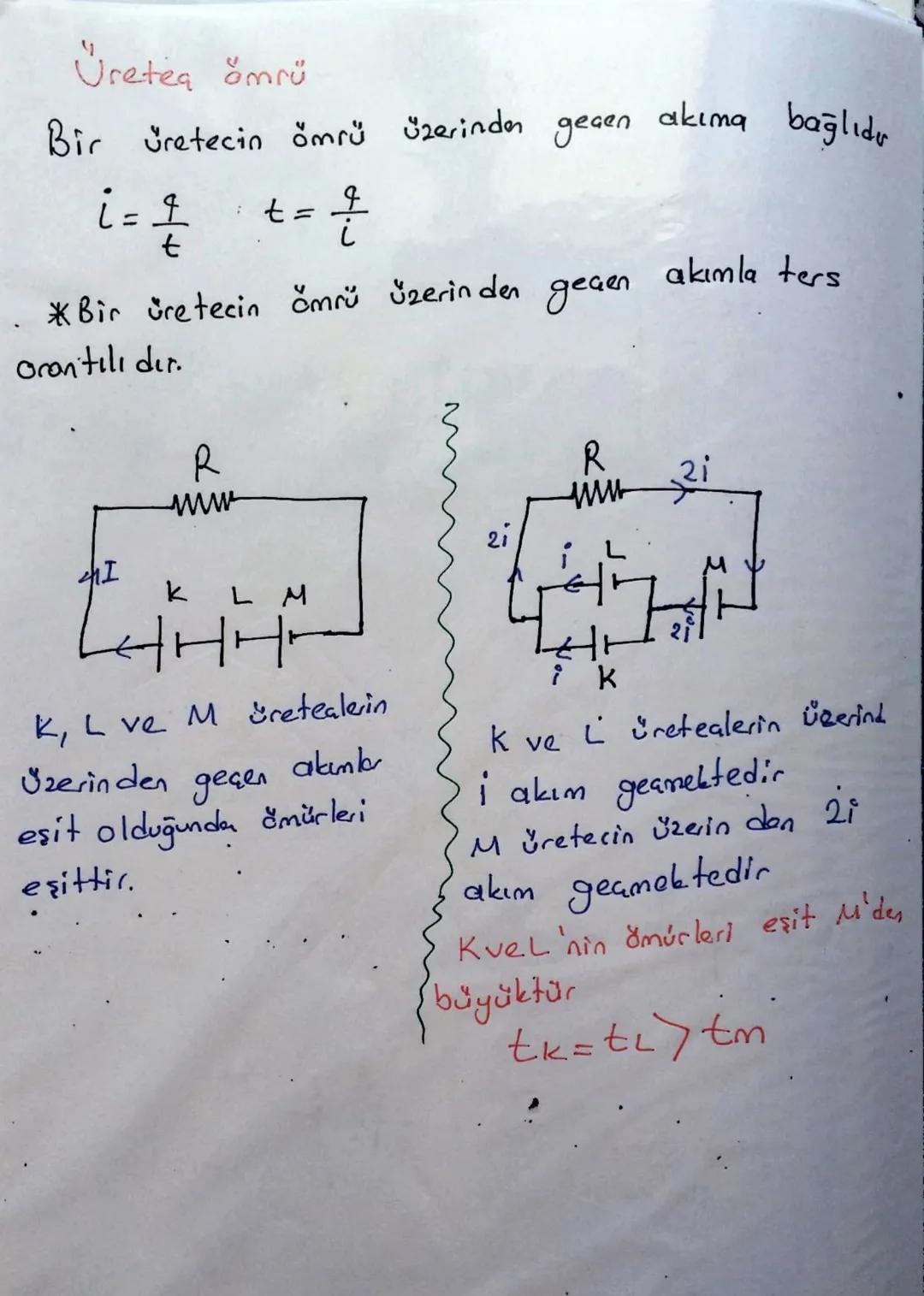

Üretecin Ömrü

Üretecin ömrü, içindeki kimyasal maddelerin tükenme süresine bağlıdır. Telefonun pili sürekli şarj edilip boşaltıldıkça ömrü kısalır.

Bir üretecin ömrü, üzerinden geçen akım ile ters orantılıdır. Bu, t = q/i formülüyle ifade edilir. Üretecin üzerinden ne kadar fazla akım geçerse, o kadar hızlı tükenir.

Paralel veya seri bağlı üreteçlerin ömrü, üzerlerinden geçen akımların büyüklüğüne bağlıdır. Üzerlerinden aynı akım geçen üreteçlerin ömürleri eşittir.

Eğer üreteçlerden biri diğerlerinden daha fazla akıma maruz kalıyorsa, o üretecin ömrü daha kısadır. Örneğin, K ve L üzerinden i akımı, M üzerinden 2i akımı geçiyorsa, tK = tL > tM olur.

🔋 Pratik Öneri: Cep telefonunun pil ömrünü uzatmak için, telefonu aşırı ısıdan koru ve gereksiz uygulamaları kapat! Böylece telefonun daha az akım çeker ve pil daha uzun süre dayanır.
