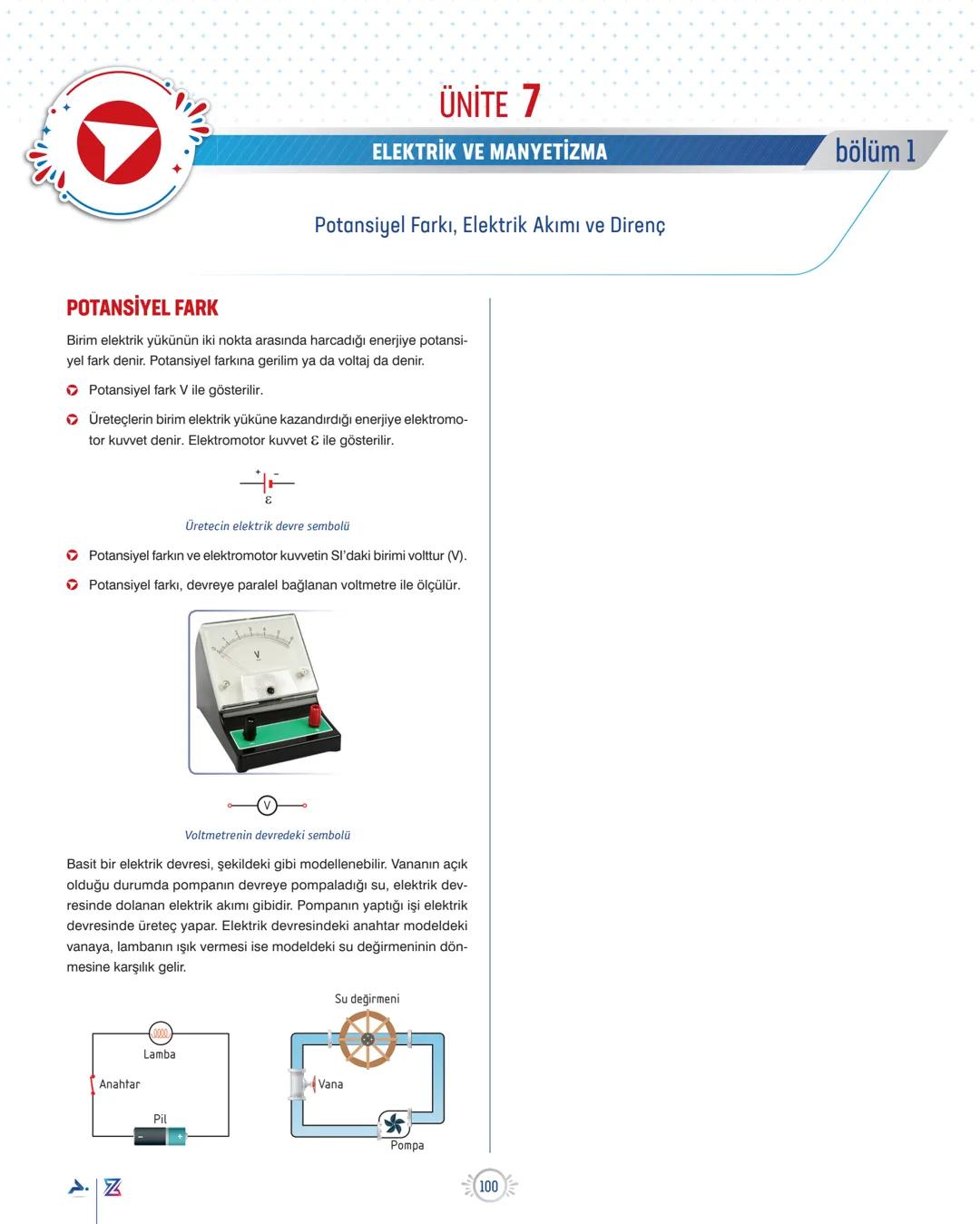

Potansiyel Fark

Birim elektrik yükünün iki nokta arasında harcadığı enerji potansiyel fark olarak adlandırılır. Buna gerilim ya da voltaj da denir ve V harfiyle gösterilir.

Üreteçlerin (piller, akü gibi) birim elektrik yüküne kazandırdığı enerjiye elektromotor kuvvet denir ve ε sembolüyle gösterilir. Potansiyel farkın SI birimiyse volt (V)'tur.

Potansiyel farkı ölçmek için devreye paralel bağlanan voltmetre kullanılır. Basit bir elektrik devresini su akışına benzetebiliriz: Pompa (pil) suyu (elektrik yükünü) devrede dolaştırır, vana (anahtar) akışı kontrol eder ve su değirmeni (lamba) dönüşünde enerji harcar.

Bilgi Kutusu: Elektrik devrelerinde üretecin görevi, elektrik yüklerini hareket ettirerek potansiyel fark oluşturmak ve devrede enerji akışını sağlamaktır.

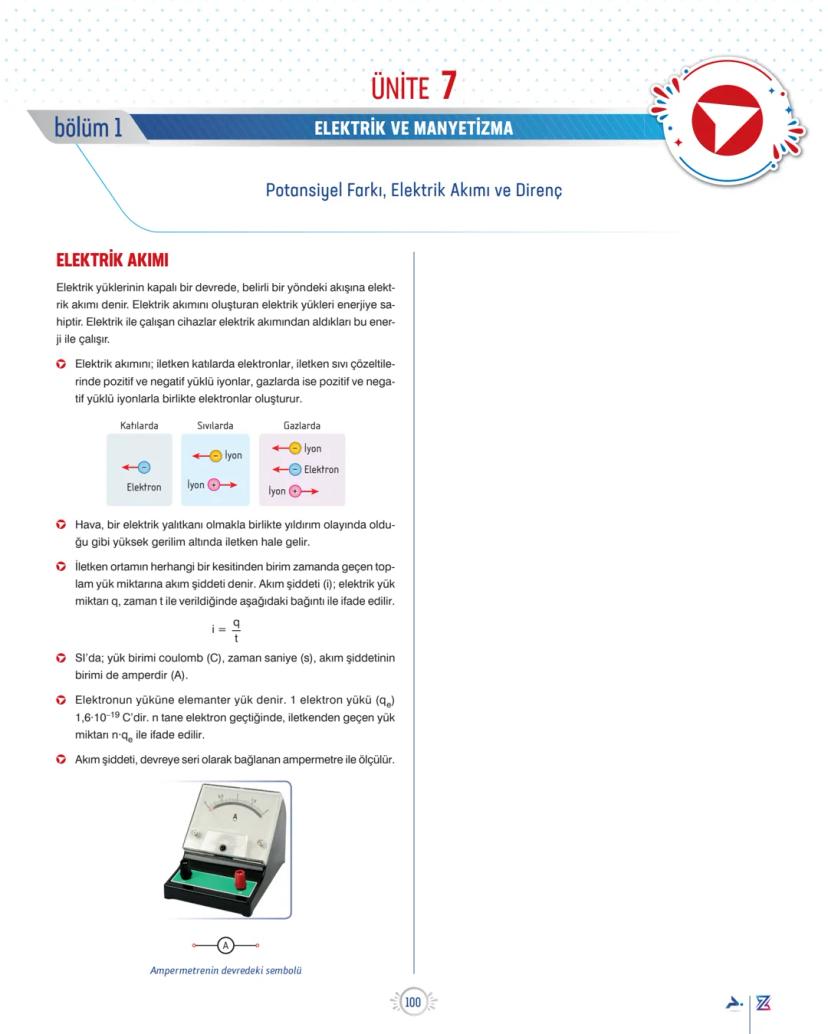

Elektrik Akımı

Elektrik akımı, elektrik yüklerinin kapalı bir devrede belirli bir yöndeki akışıdır. Elektrik akımı, enerjiye sahip olan elektrik yüklerinin hareketiyle oluşur ve elektrikli cihazlar bu enerjiyi kullanarak çalışır.

Elektrik akımı farklı ortamlarda farklı şekillerde gerçekleşir:

• Katı iletkenlerde elektronlar akımı oluşturur
• Sıvı çözeltilerde pozitif ve negatif iyonlar akımı oluşturur
• Gazlarda ise iyonlar ve elektronlar birlikte akımı oluşturur

Akım şiddeti, iletken ortamın herhangi bir kesitinden birim zamanda geçen toplam yük miktarıdır ve "i" ile gösterilir. Matematiksel olarak i = q/t şeklinde ifade edilir. Akım şiddetinin birimi amperdir (A) ve devreye seri bağlanan ampermetre ile ölçülür.

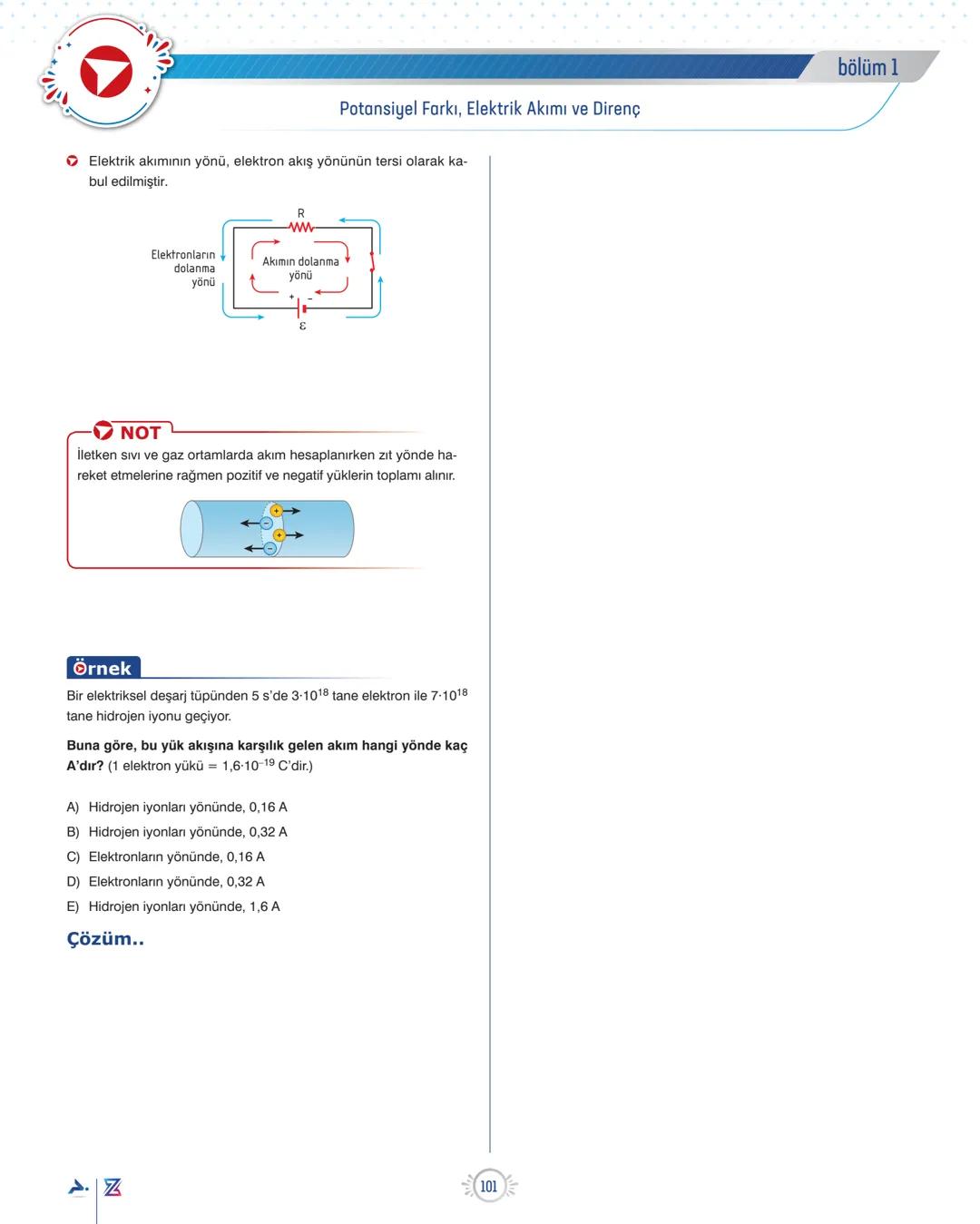

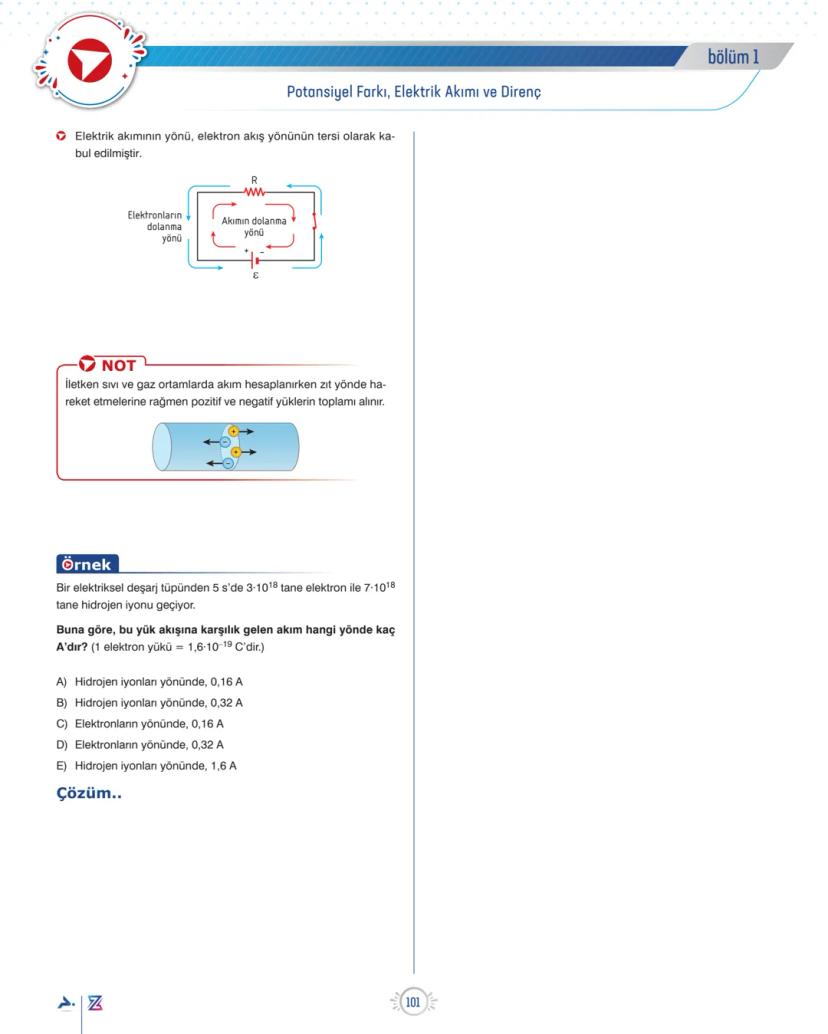

Dikkat: Elektrik akımının yönü, elektronların hareket yönünün tersidir. Bu durum, tarihsel olarak elektriğin pozitif yükten negatif yüke doğru aktığı varsayımından kaynaklanmaktadır.

Direnç

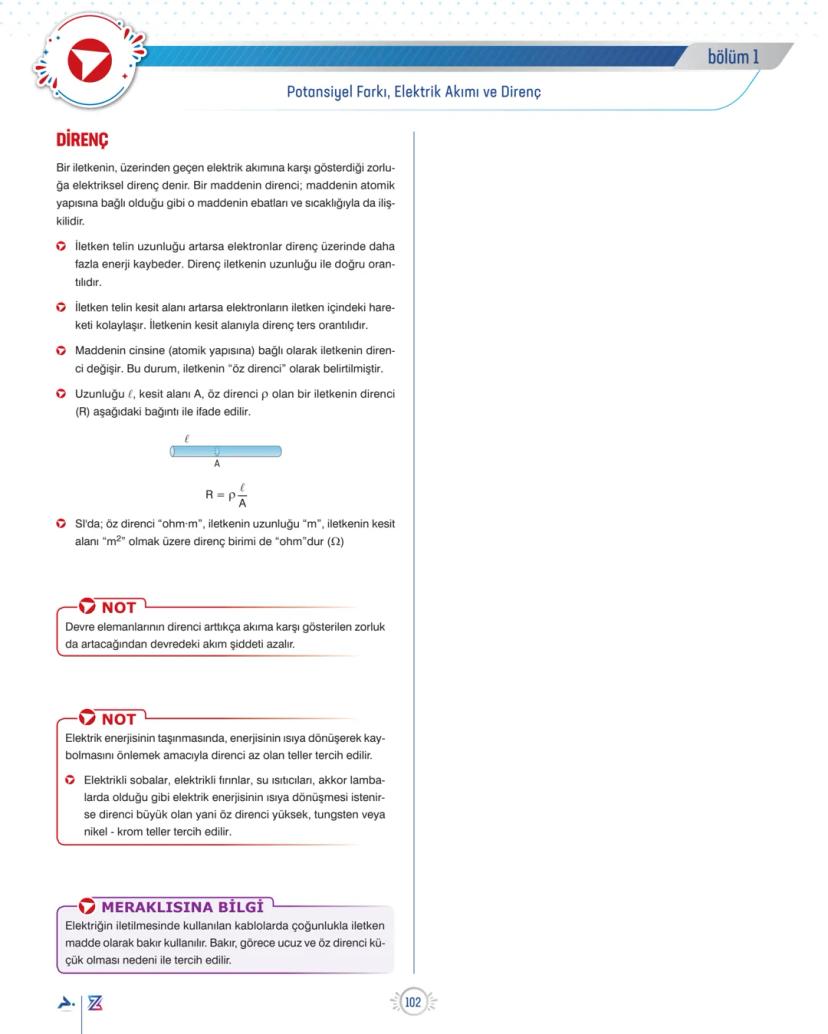

Bir iletkenin elektrik akımına karşı gösterdiği zorluğa elektriksel direnç denir. Bir maddenin direnci, atomik yapısına, ebatlarına ve sıcaklığına bağlıdır.

Direnç üç temel faktöre bağlıdır:

• İletkenin uzunluğu ile doğru orantılıdır - uzunluk arttıkça direnç artar
• İletkenin kesit alanı ile ters orantılıdır - kesit alanı arttıkça direnç azalır
• İletkenin öz direnci ile doğru orantılıdır - maddenin cinsine göre değişir

Bu ilişki matematiksel olarak R = ρl/A formülü ile gösterilir. Burada ρ öz direnç, l uzunluk, A kesit alanı ve R dirençtir. Direnç birimi ohm (Ω)'dur.

Meraklısına: Elektrik iletiminde genellikle bakır tercih edilir çünkü bakır nispeten ucuzdur ve öz direnci düşüktür. Elektrikli ısıtıcılarda ise ısı üretmek için öz direnci yüksek olan tungsten veya nikel-krom alaşımları kullanılır.

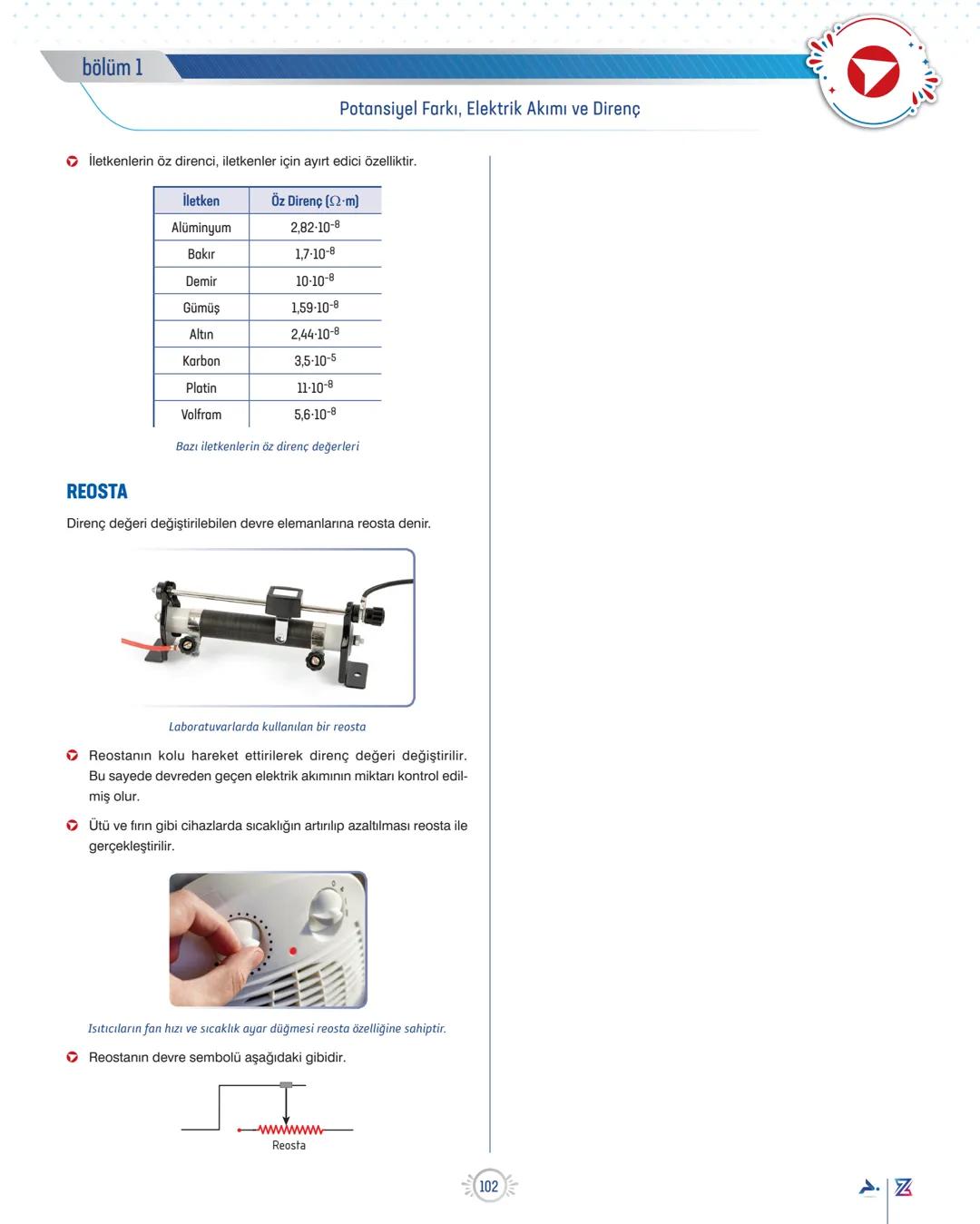

Reosta

Reosta, direnç değeri değiştirilebilen bir devre elemanıdır. Hareket ettirilebilen bir kol sayesinde devreye dahil edilen direnç miktarı değiştirilebilir.

Reostanın çalışma prensibi oldukça basittir. Sürgülü kol bir yöne hareket ettirildiğinde direncin daha az kısmı devreye dahil olur ve direnç azalır. Böylece daha fazla akım geçişine izin verilir. Ters yöne hareket ettirildiğinde ise devreye daha fazla direnç eklenir ve akım miktarı azalır.

Günlük hayatta birçok cihazda reosta prensibinden faydalanılır. Örneğin ütü ve fırın gibi cihazlarda sıcaklığın ayarlanması, ısıtıcıların fan hızı ve sıcaklık ayarları reosta özelliği sayesinde yapılır.

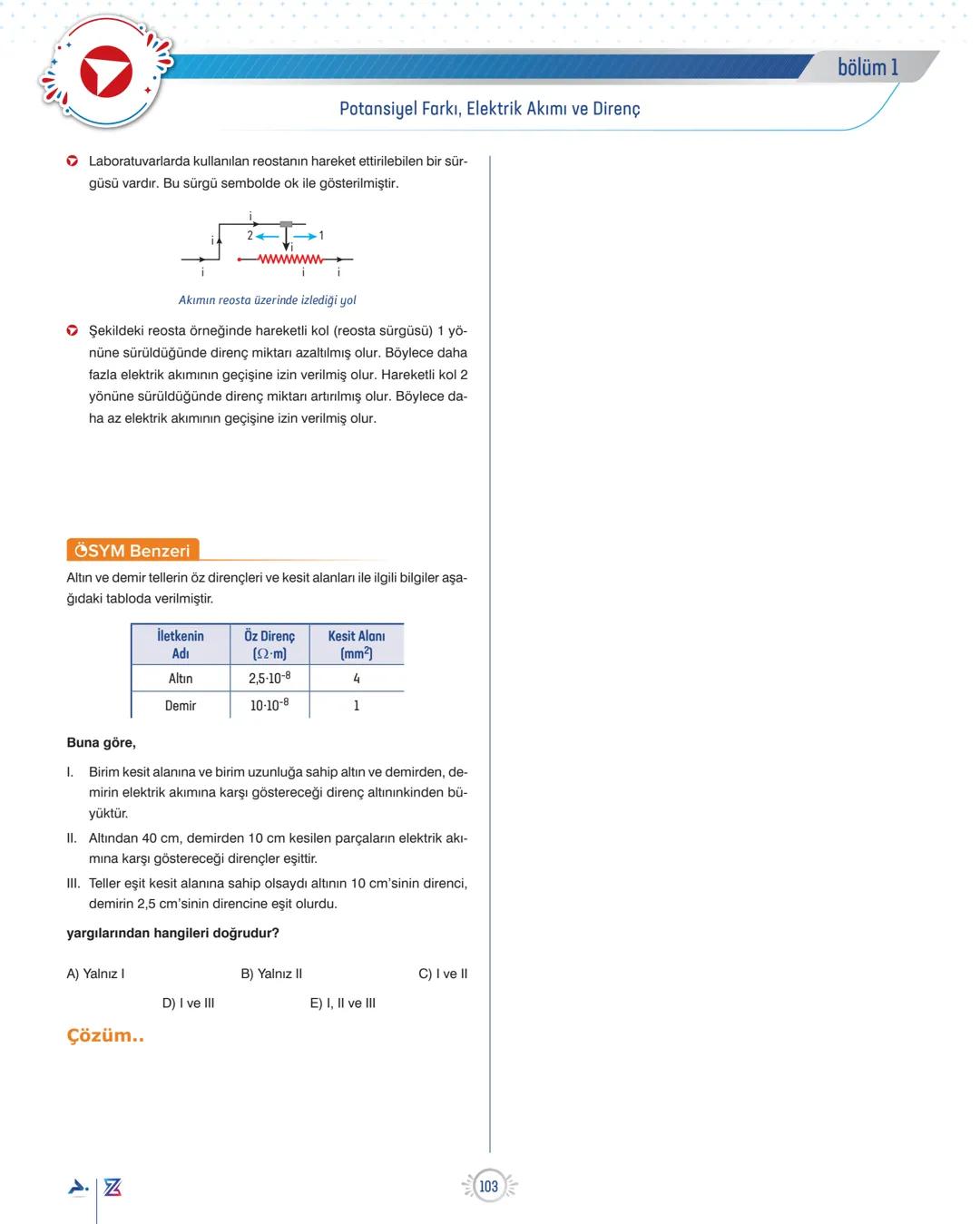

Örnek Kullanım: Laboratuvarlarda kullanılan reostalarda, sürgü hareket ettirilerek akım kontrolü sağlanır. Hareketli kol sayesinde devredeki elektrik akımının miktarı hassas bir şekilde ayarlanabilir.

Elektrik Devreleri

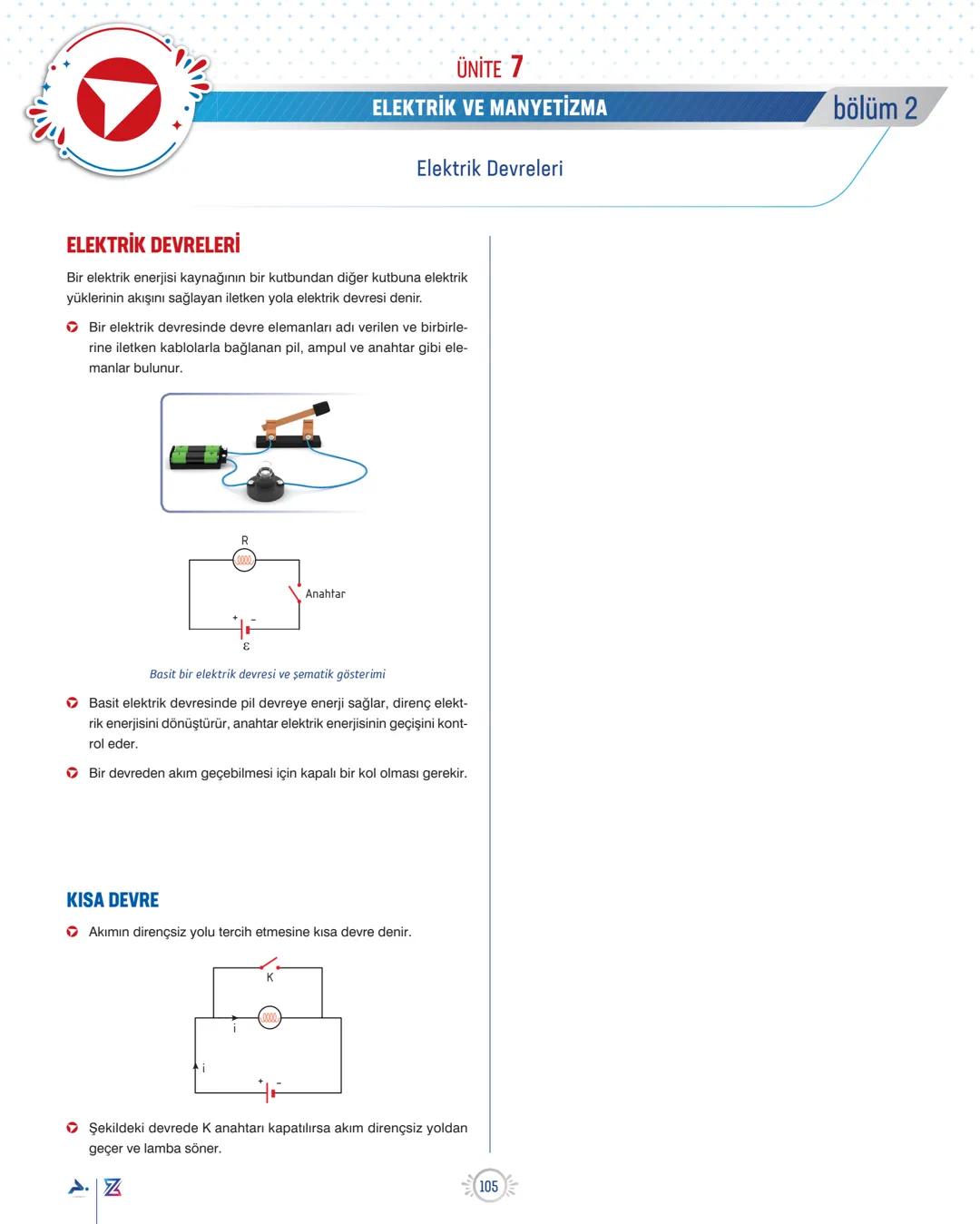

Elektrik devresi, bir elektrik enerjisi kaynağının bir kutbundan diğer kutbuna elektrik yüklerinin akışını sağlayan iletken yoldur. Temel bir elektrik devresi üç ana elemandan oluşur: enerji sağlayan pil, enerjiyi dönüştüren direnç ve enerji geçişini kontrol eden anahtar.

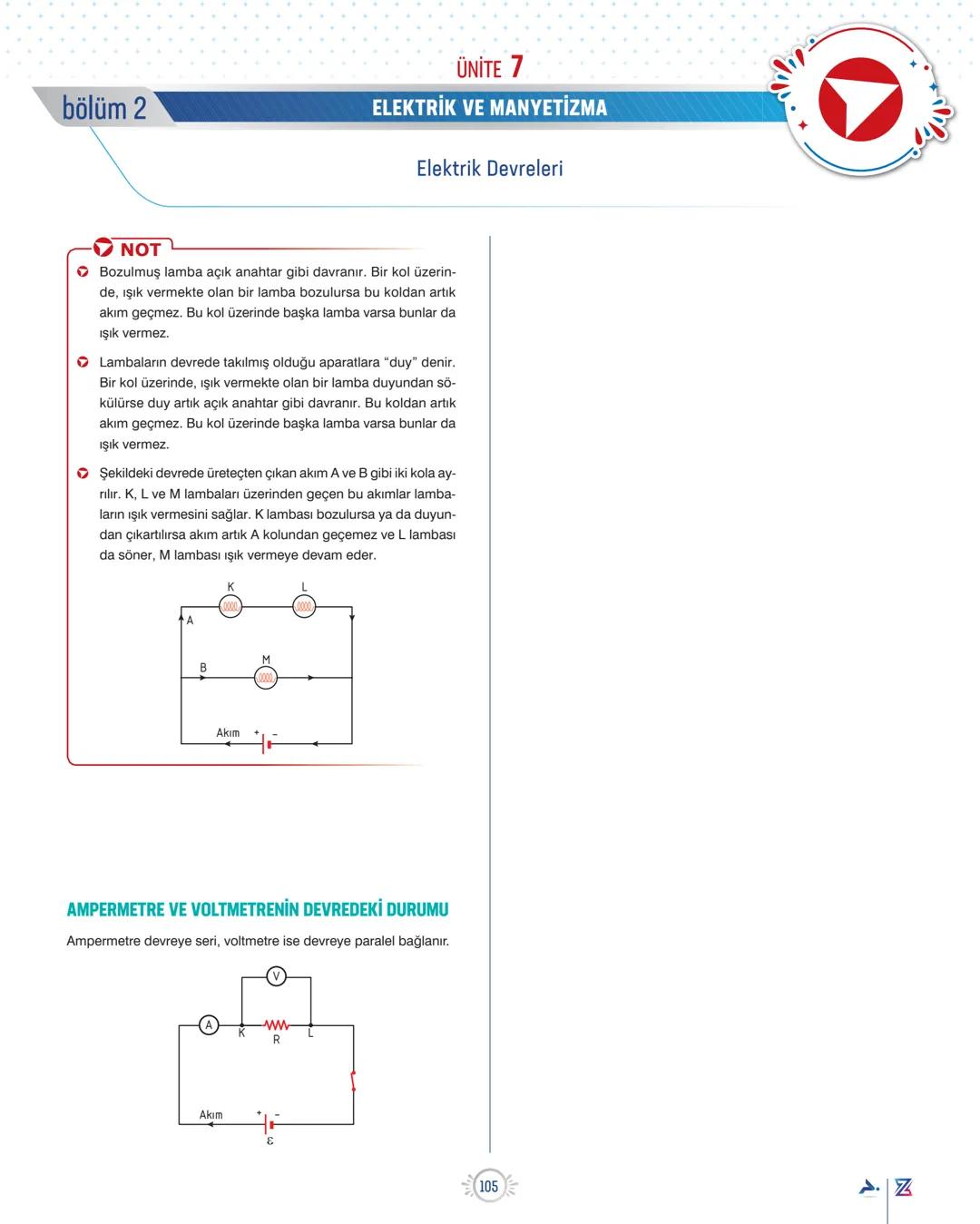

Bir devreden akım geçebilmesi için devrenin kapalı olması gerekir. Açık devrelerden akım geçmez. Devredeki lambanın bozulması veya duyundan sökülmesi, o kolda akımın kesilmesine neden olur ve aynı koldaki diğer lambalar da söner.

Kısa devre durumunda, akım dirençsiz yolu tercih eder. Örneğin bir anahtarla direnç üzerinden geçen akım yolu kısa devre edilirse, akım direnci olmayan yoldan geçer ve lamba söner.

Güvenlik Uyarısı: Kısa devreler tehlikelidir! Akımın dirençsiz yoldan geçmesi, kablolarda aşırı ısınmaya ve yangına neden olabilir. Bu nedenle elektrik tesisatlarında sigorta kullanılır.

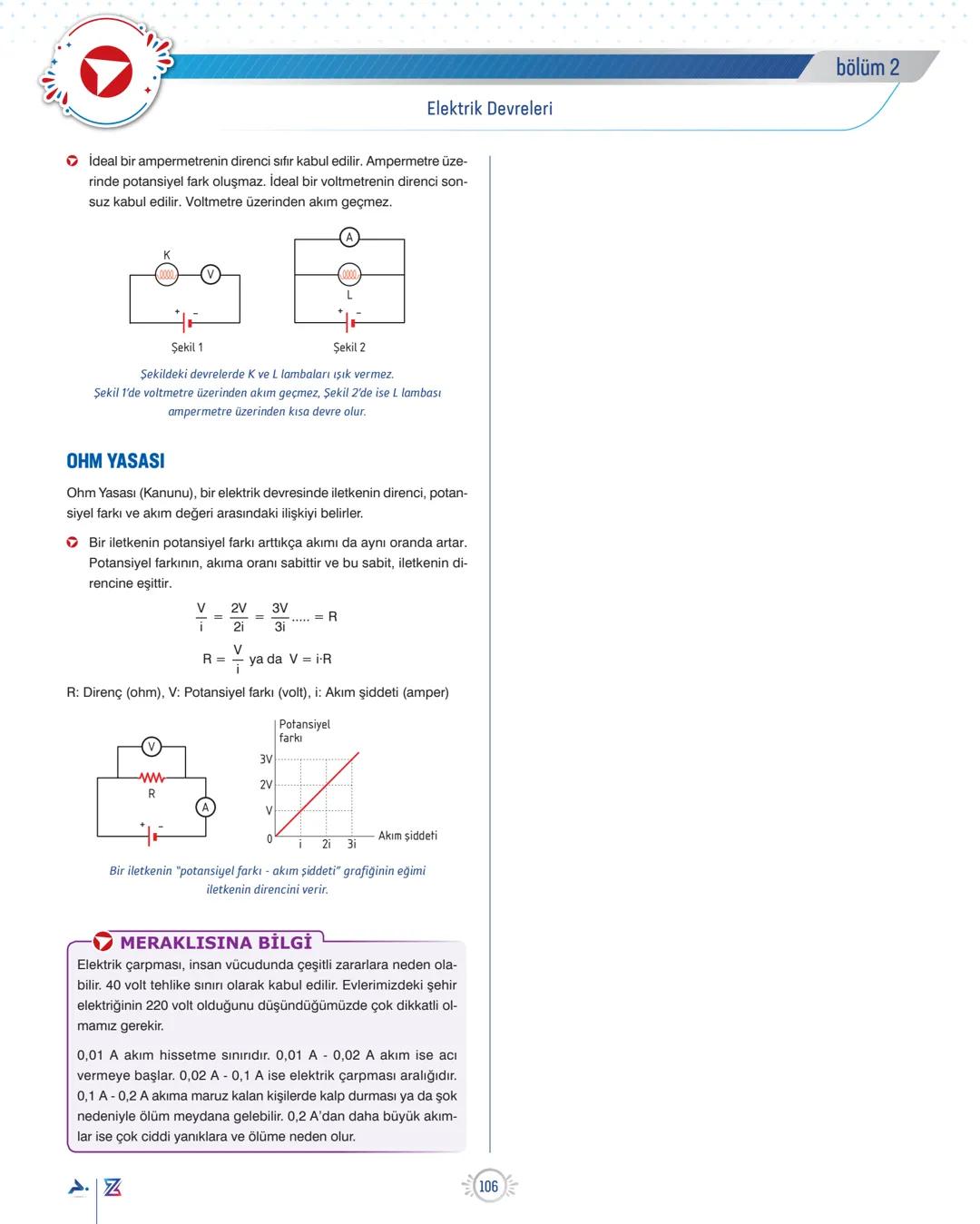

Ohm Yasası ve Ölçüm Aletleri

Ohm Yasası, bir elektrik devresindeki iletkenin direnci, potansiyel farkı ve akım değeri arasındaki ilişkiyi belirleyen temel yasadır. Bu yasa şöyle ifade edilir: R = V/i veya V = i·R. Bir iletkene uygulanan potansiyel fark arttıkça, akım da aynı oranda artar.

Elektrik devrelerinde iki önemli ölçüm aleti kullanılır:

• Ampermetre: Devreye seri bağlanır ve akım şiddetini ölçer
• Voltmetre: Devreye paralel bağlanır ve potansiyel farkı ölçer

İdeal bir ampermetrenin direnci sıfır kabul edilir ve üzerinde potansiyel fark oluşmaz. İdeal bir voltmetrenin ise direnci sonsuz kabul edilir ve üzerinden akım geçmez.

Hayati Bilgi: Elektrik çarpması tehlikelidir! 40 volt tehlike sınırı olarak kabul edilir. Evlerimizdeki elektrik 220 volttur. 0,1 A'den büyük akımlar kalp durmasına ve ölüme neden olabilir. Elektrikle çalışırken her zaman güvenlik önlemlerini alın.

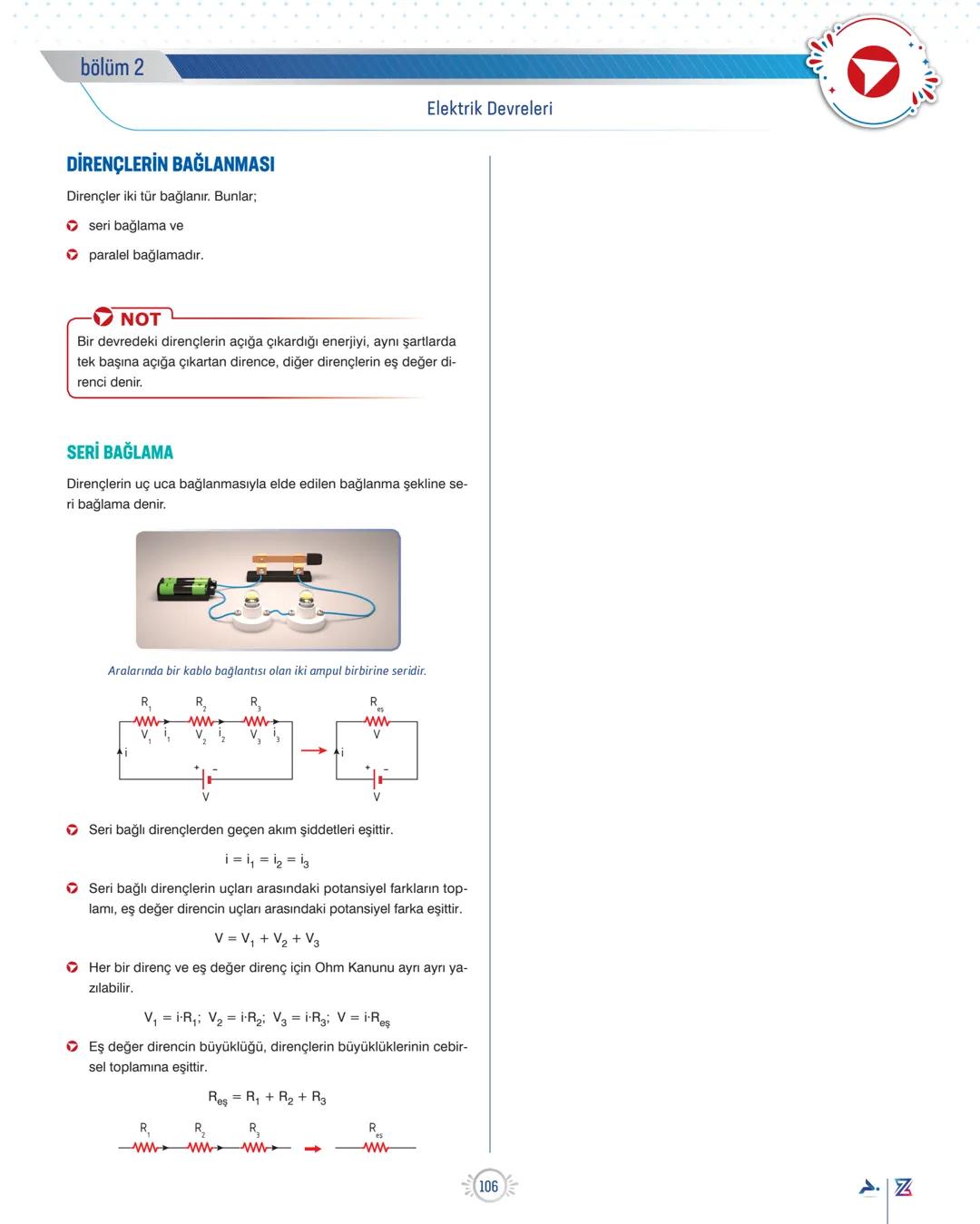

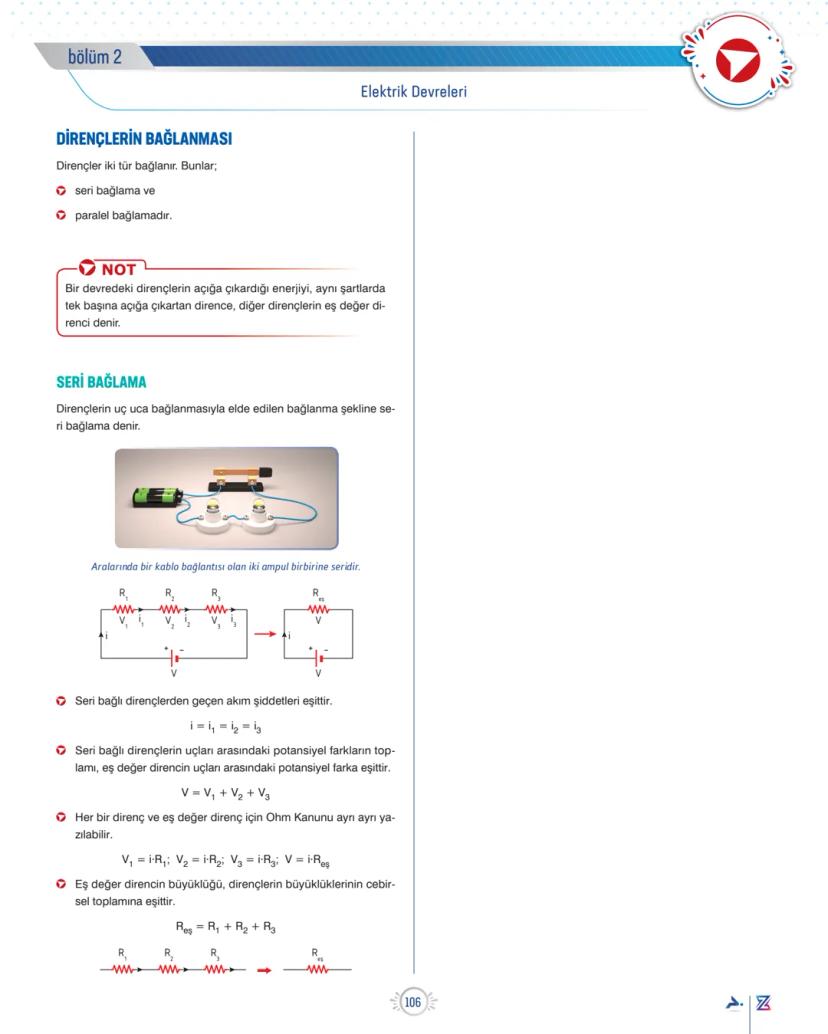

Dirençlerin Bağlanması

Elektrik devrelerinde dirençler iki şekilde bağlanabilir: seri bağlama ve paralel bağlama. Bu bağlama şekilleri devrenin toplam direncini ve akım dağılımını etkiler.

Seri bağlamada dirençler uç uca bağlanır. Seri bağlı dirençlerin önemli özellikleri:

• Tüm dirençlerden geçen akım şiddeti eşittir $i = i₁ = i₂ = i₃$
• Dirençlerin uçları arasındaki potansiyel farkların toplamı, toplam potansiyel farka eşittir $V = V₁ + V₂ + V₃$
• Eş değer direnç, dirençlerin toplamına eşittir $Reş = R₁ + R₂ + R₃$

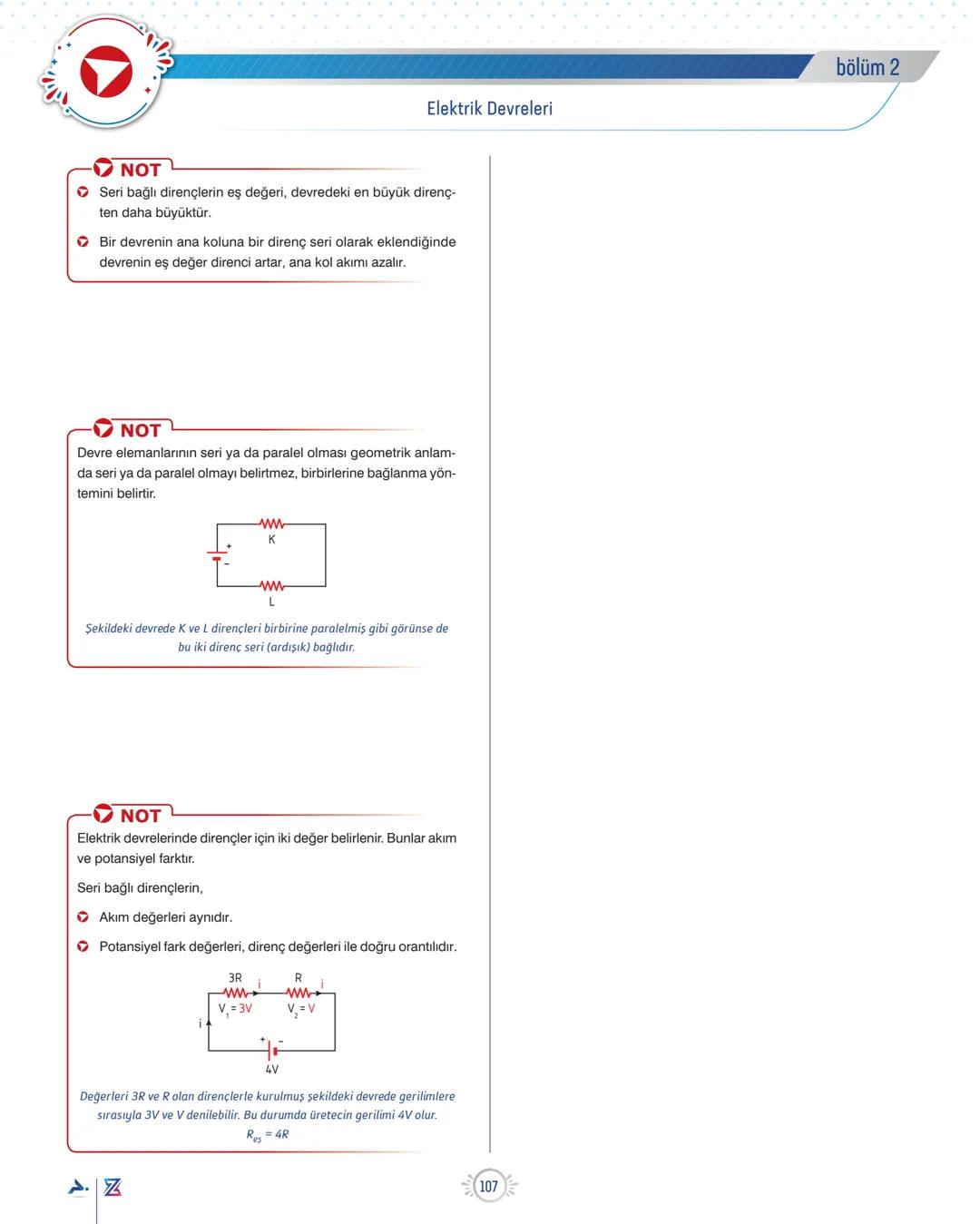

Seri bağlamada her zaman toplam direnç, tek tek dirençlerin herhangi birinden büyüktür. Bu nedenle devreden geçen akım azalır.

Pratik Bilgi: Evlerdeki Noel ağacı ışıkları genellikle seri bağlıdır. Bu nedenle bir ampul bozulduğunda, bütün ışık zinciri söner! Modern ışık zincirlerinde bu sorunu çözmek için paralel bağlantı veya özel devre elemanları kullanılır.
