TYT Fizik - Elektrik Akımı Çalışma PDF

Şikayet Et

Sıla Ergül@slaergl

Elektrik akımı, günlük hayatta kullandığımız her elektronik cihazın temelini oluşturan fizik konusudur. Bu konu sayesinde telefonunuzun nasıl şarj olduğundan evinizdeki lambaların nasıl yandığına kadar pek çok olayı anlayabilirsin!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

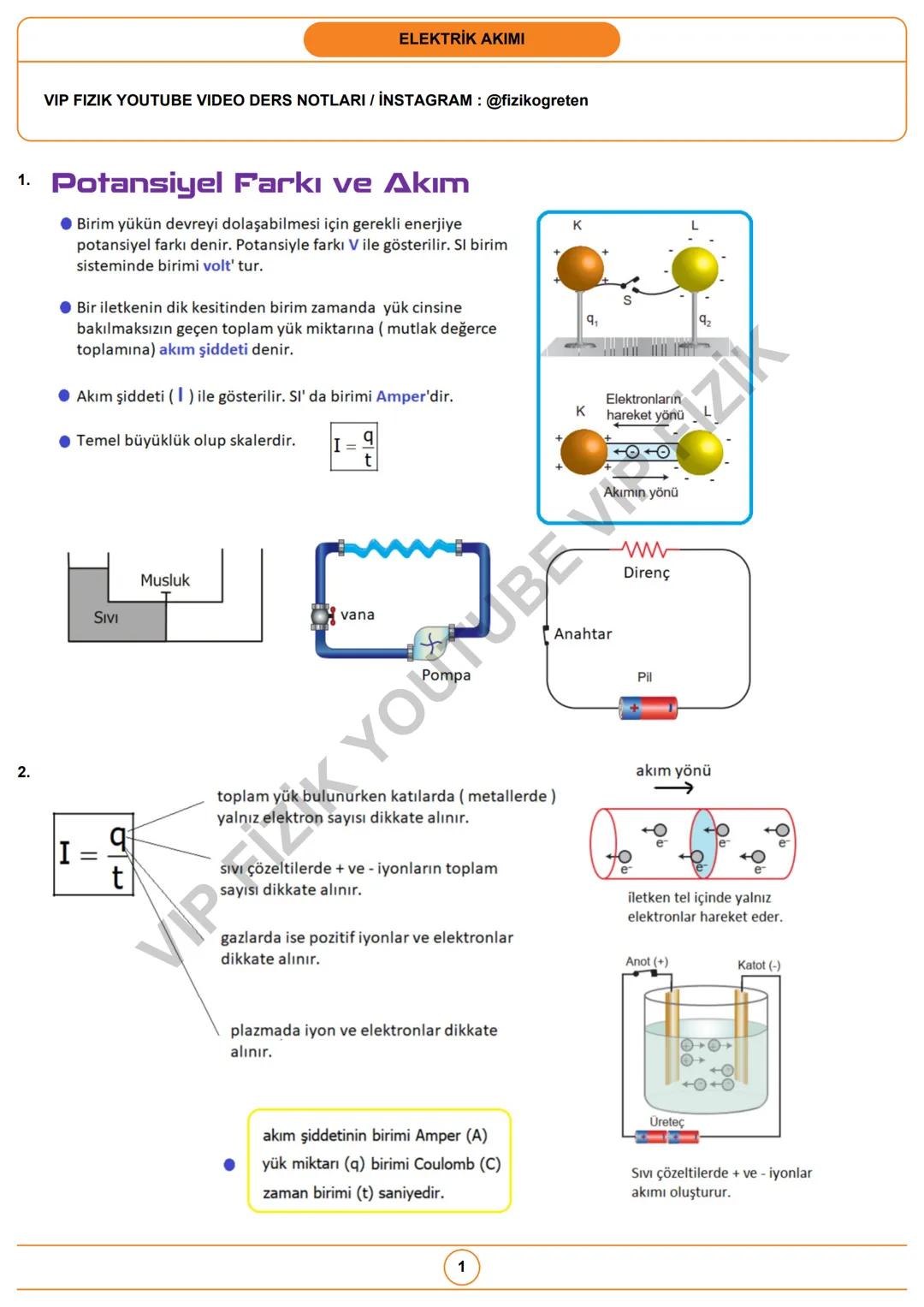

Potansiyel Farkı ve Akım Şiddeti

Potansiyel farkı, yükün devreyi dolaşabilmesi için gereken enerji miktarıdır ve volt (V) birimiyle ölçülür. Bunu su borularındaki basınç farkına benzetebilirsin - su nasıl yüksek basınçtan alçak basınca akıyorsa, elektrik yükleri de yüksek potansiyelden alçak potansiyele akar.

Akım şiddeti ise bir iletkenin kesitinden birim zamanda geçen toplam yük miktarıdır. Formülü I = q/t şeklindedir ve amper (A) birimiyle ölçülür. Akım şiddeti temel bir büyüklük olup skaler bir niceliktir.

Akım hesabında dikkat edilmesi gereken nokta şu: katılarda sadece elektronlar, sıvı çözeltilerde tüm iyonlar, gazlarda pozitif iyonlar ve elektronlar dikkate alınır. Bu yüzden farklı ortamlarda akım hesapları değişebilir.

💡 Pratik İpucu: Akım şiddeti hesaplarında toplam yükü bulurken, ortamın türüne göre hangi yük taşıyıcılarını sayacağını unutma!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

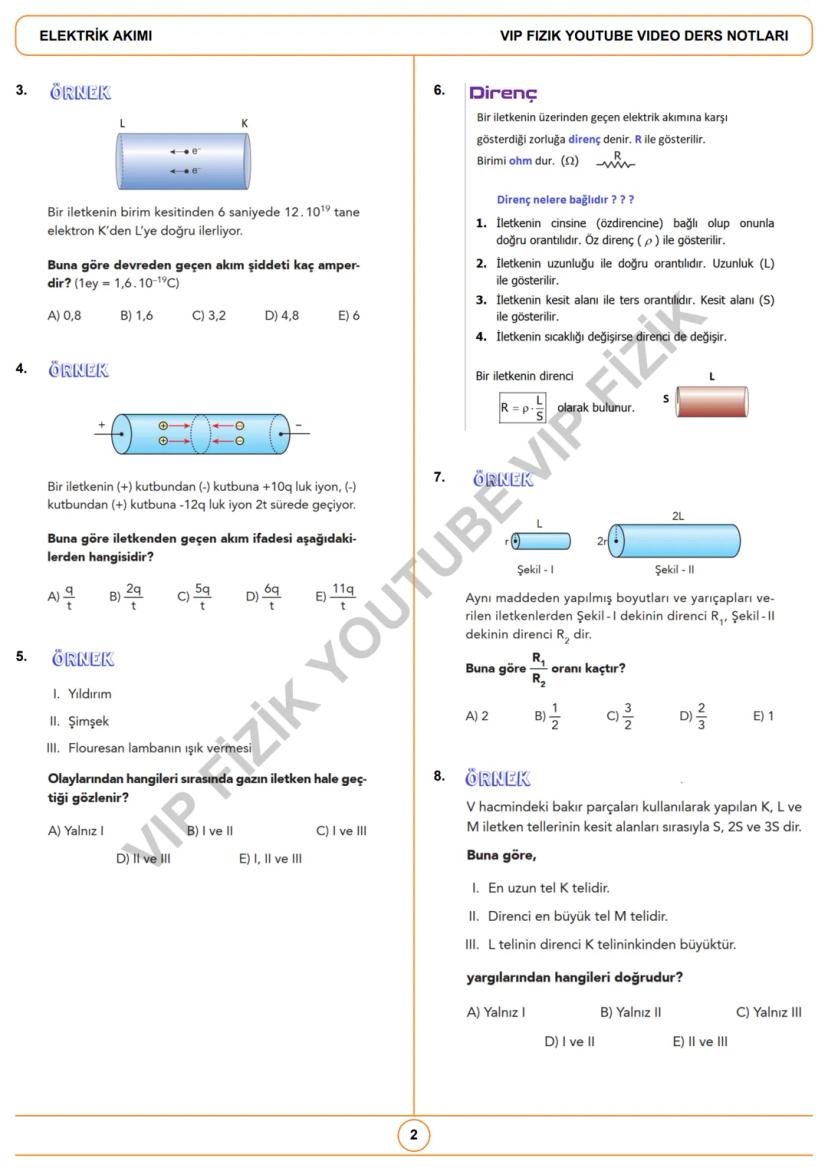

Direnç ve Etkileyen Faktörler

Direnç, bir iletkenin elektrik akımına karşı gösterdiği zorluğu ifade eder ve ohm (Ω) birimiyle ölçülür. Direnci etkileyen dört temel faktör vardır ve bunları hatırlamak sınav başarın için kritik!

Direnç R = ρL/S formülüyle hesaplanır. Burada ρ öz direnç, L uzunluk ve S kesit alanıdır. İletkenin öz direnci ve uzunluğu arttıkça direnç artar, kesit alanı arttıkça direnç azalır. Ayrıca sıcaklık değişimi de direnci etkiler.

Bu faktörler arasındaki ilişkiyi günlük hayattan örneklerle kolayca anlayabilirsin. Kalın bir tel (büyük kesit alanı) ince tele göre daha az direnç gösterir, tıpkı geniş yolun trafiğe daha az direnç göstermesi gibi.

💡 Sınav İpucu: Direnç sorularında önce hangi faktörlerin değiştiğini belirle, sonra formülü uygula!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

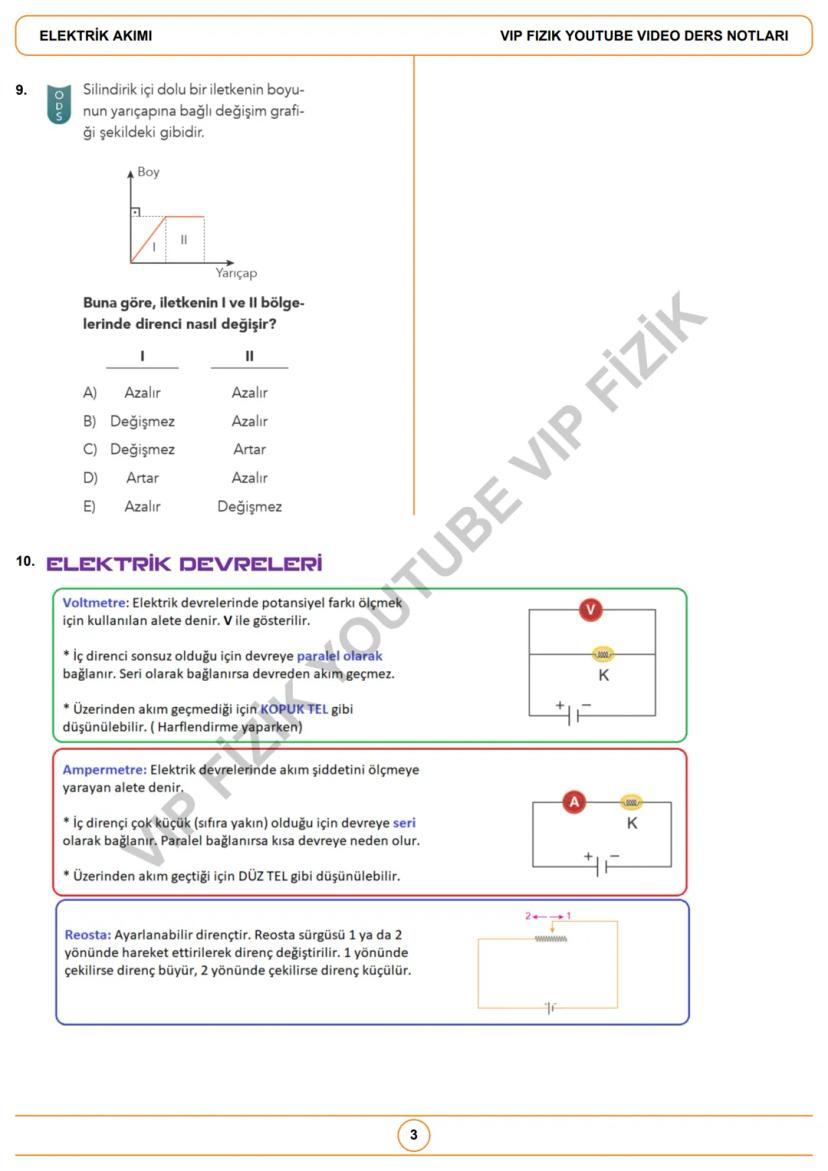

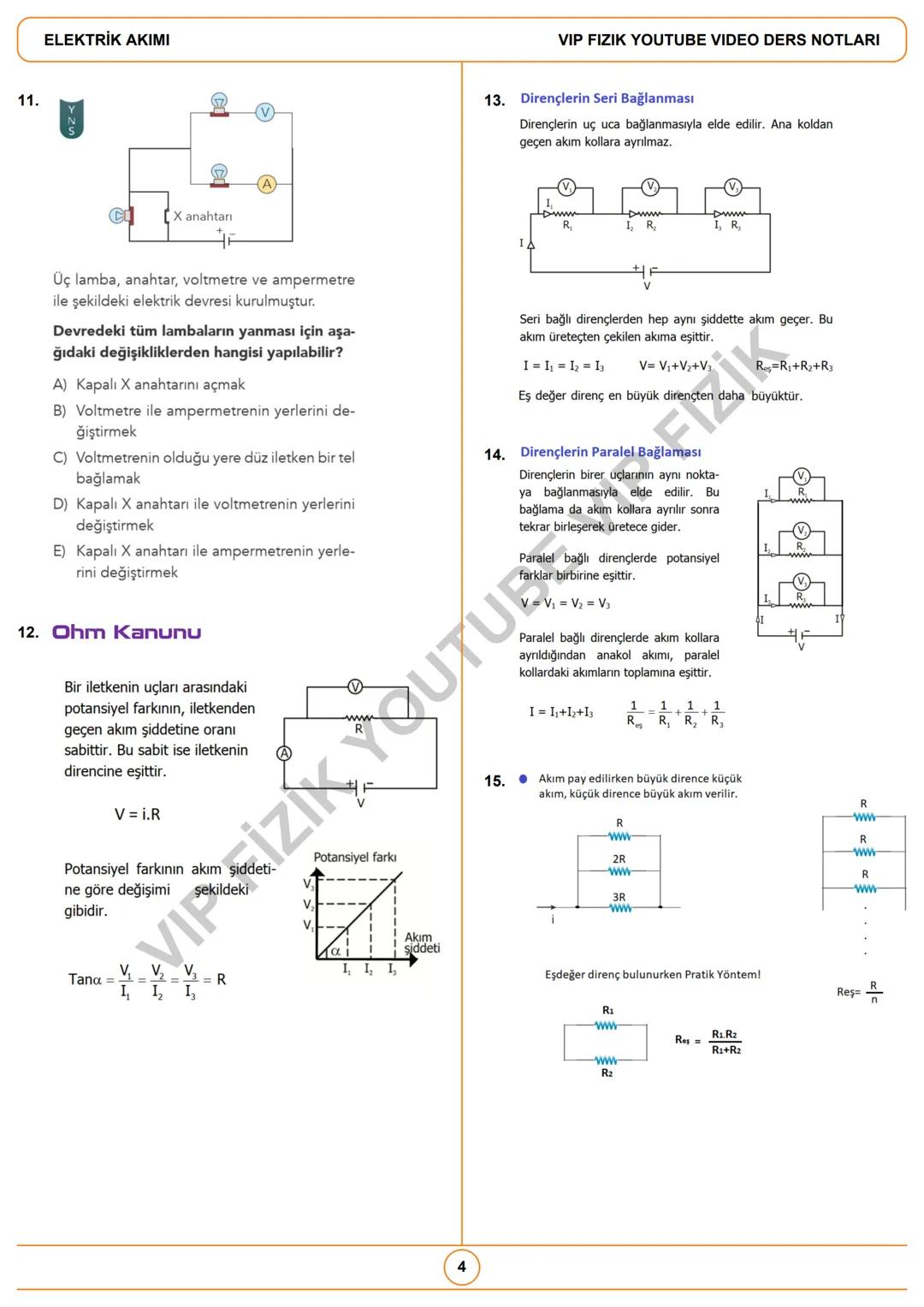

Ölçü Aletleri ve Ohm Kanunu

Voltmetre potansiyel farkını, ampermetre akım şiddetini ölçer. Voltmetre devreye paralel, ampermetre seri bağlanır - bunu karıştırman devre analizi sorularında büyük hata yapar!

Ohm Kanunu elektriğin temel yasalarından biridir: V = I.R. Bu kanun, potansiyel farkı ile akım şiddeti arasında doğrusal bir ilişki olduğunu söyler. Grafikteki eğimin değeri direnci verir.

Reosta ayarlanabilir bir dirençtir. Sürgü bir yönde çekildiğinde direnç artar, diğer yönde çekildiğinde azalır. Devre analizi sorularında reostanın konumu değiştiğinde tüm devrenin nasıl etkilendiğini düşünmen gerekir.

💡 Hatırlatma: Voltmetre kopuk tel, ampermetre düz tel gibi davranır!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

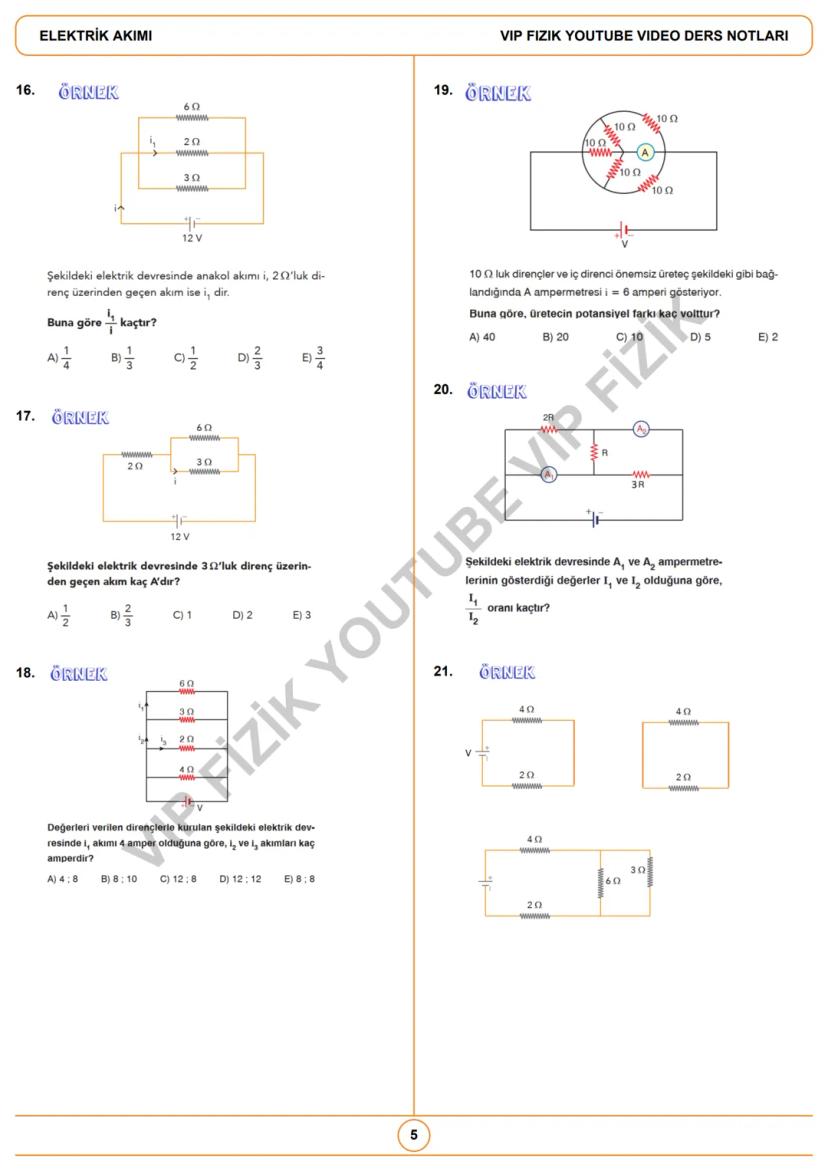

Dirençlerin Bağlanma Şekilleri

Seri bağlamada dirençler uç uca bağlanır ve aynı akım hepsinden geçer. Toplam direnç Res = R₁ + R₂ + R₃ şeklinde hesaplanır. Eş değer direnç her zaman en büyük dirençten daha büyüktür.

Paralel bağlamada dirençlerin uçları aynı noktalara bağlanır ve aynı potansiyel farka maruz kalır. Formül 1/Res = 1/R₁ + 1/R₂ + 1/R₃ şeklindedir. Paralel bağlamada akım kollara bölünür.

Paralel devrelerde büyük dirence küçük akım, küçük dirence büyük akım geçer. İki direnç paralel bağlandığında pratik formül Res = (R₁×R₂)/ $R₁+R₂$ şeklinde kullanılabilir.

💡 Sınav Taktiği: Karmaşık devrelerde önce en içteki paralel veya seri grupları çöz, dışarıya doğru ilerle!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

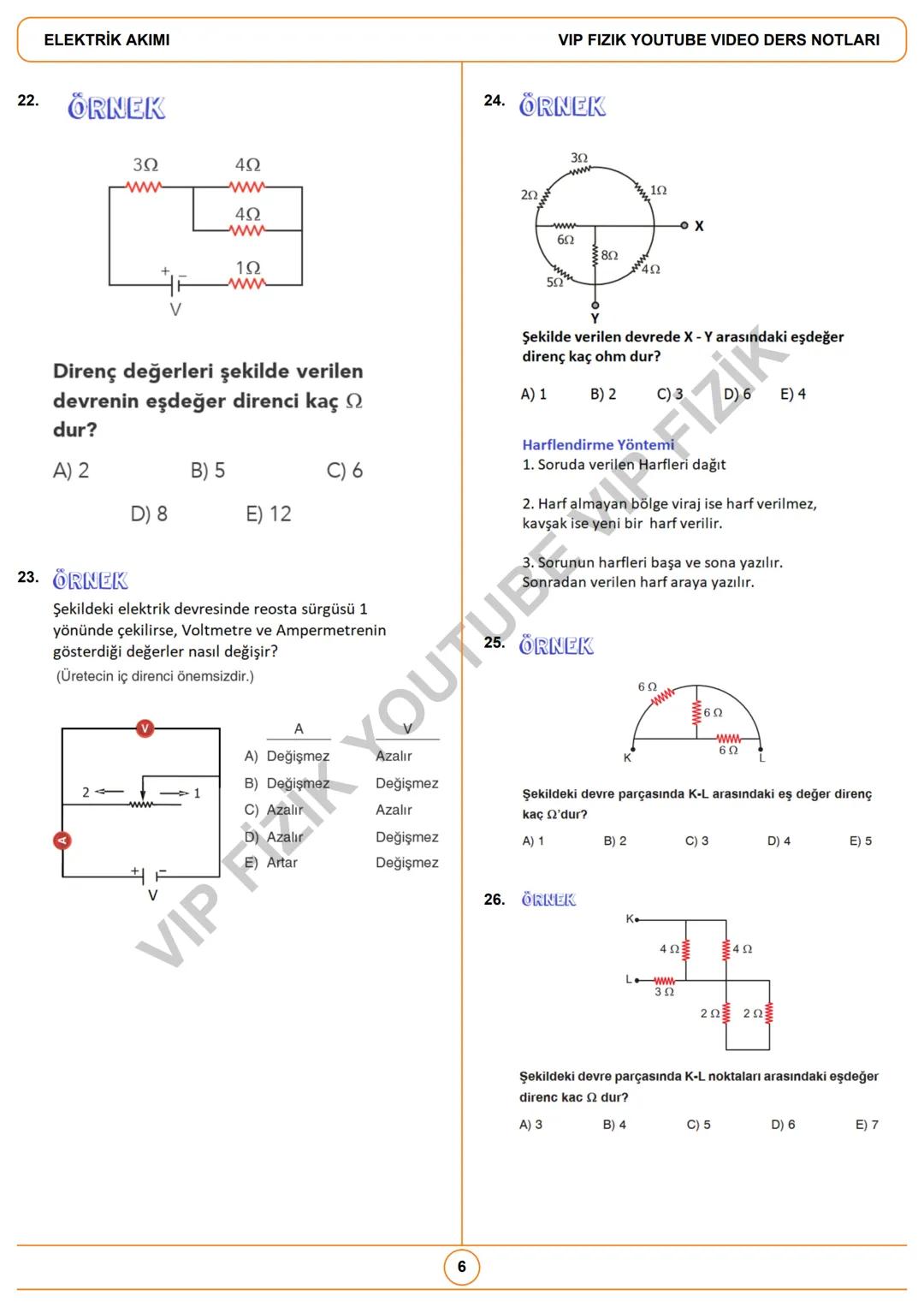

Devre Analizi ve Harflendirme Yöntemi

Karmaşık devre sorularında harflendirme yöntemi hayat kurtarır! Önce soruda verilen harfleri dağıt, sonra kavşak noktalarına yeni harfler ver. Bu yöntem özellikle eş değer direnç hesaplarında işini kolaylaştırır.

Devre analizinde akım paylaşımını anlamak kritiktir. Paralel kollarda akım, dirençlerle ters orantılı olarak paylaşılır. Bu kural sınav sorularında sürekli kullanılır.

Ampermetreler devreye seri, voltmetreler paralel bağlandığından, devre şemasını analiz ederken bunların konumlarına dikkat et. Yanlış bağlanan aletler devreyi bozar veya zarar görür.

💡 Püf Nokta: Özdeş dirençlerle kurulan simetrik devrelerde simetri özelliklerini kullan!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

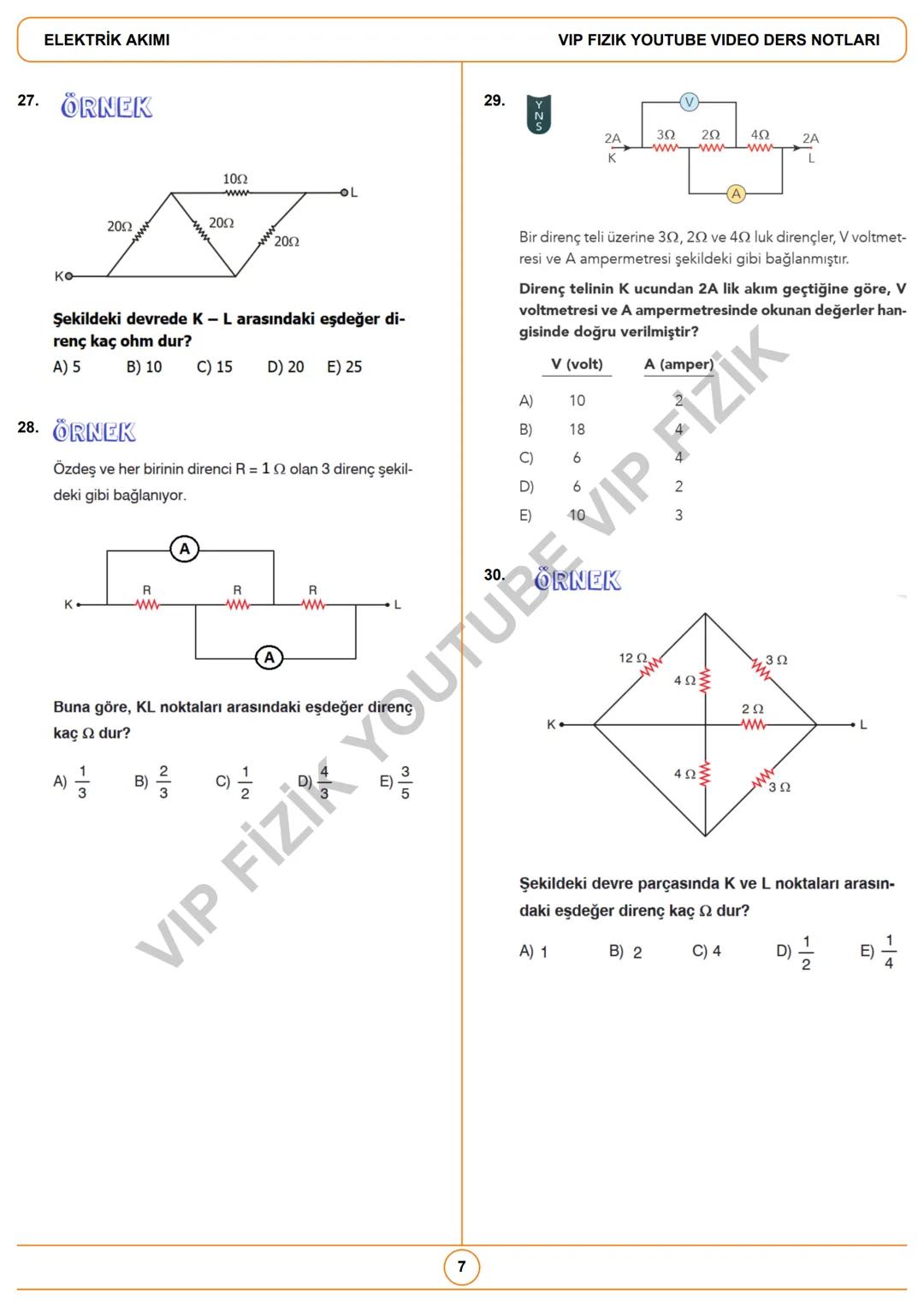

Kompleks Devre Çözümleri

Gerçek sınav sorularında karşılaştığın devreler genellikle hem seri hem paralel bağlamaları içerir. Bu karma devreleri çözmek için sistematik yaklaşım gerekir.

Önce devrenin hangi kısımlarının paralel, hangilerinin seri bağlı olduğunu belirle. Sonra en içten başlayarak dışarıya doğru eş değer dirençleri hesapla. Bu adım adım yaklaşım seni asla yanıltmaz.

Reosta içeren devrelerde sürgü hareket ettiğinde tüm devrenin akım ve potansiyel dağılımı değişir. Bu tür sorularda önce yeni direnç değerini bul, sonra tüm devreyi yeniden analiz et.

💡 Strateji: Karmaşık devre sorularında acele etme, adım adım çöz ve her adımda kontrol et!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

İleri Seviye Devre Analizleri

Sınav sorularında karşılaştığın köprü devreler ve simetrik devreler özel teknikler gerektirir. Bu devrelerde simetri noktalarını bulmak çözümü büyük ölçüde kolaylaştırır.

Ampermetre ve voltmetre içeren devrelerde aletlerin nasıl bağlandığını doğru analiz etmen gerekir. Voltmetre paralel bağlandığı için devreden akım çekmez, ampermetre ise seri bağlandığı için üzerinden tüm akım geçer.

Özdeş dirençlerle kurulan devrelerde simetri ilkesi kullanarak bazı noktalarda potansiyel eşitliği kurabilirsin. Bu, karmaşık görünen devreleri basite indirgemen için güçlü bir araçtır.

💡 İleri Teknik: Simetrik devrelerde eşpotansiyel noktaları birleştirerek devreyi basitleştir!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

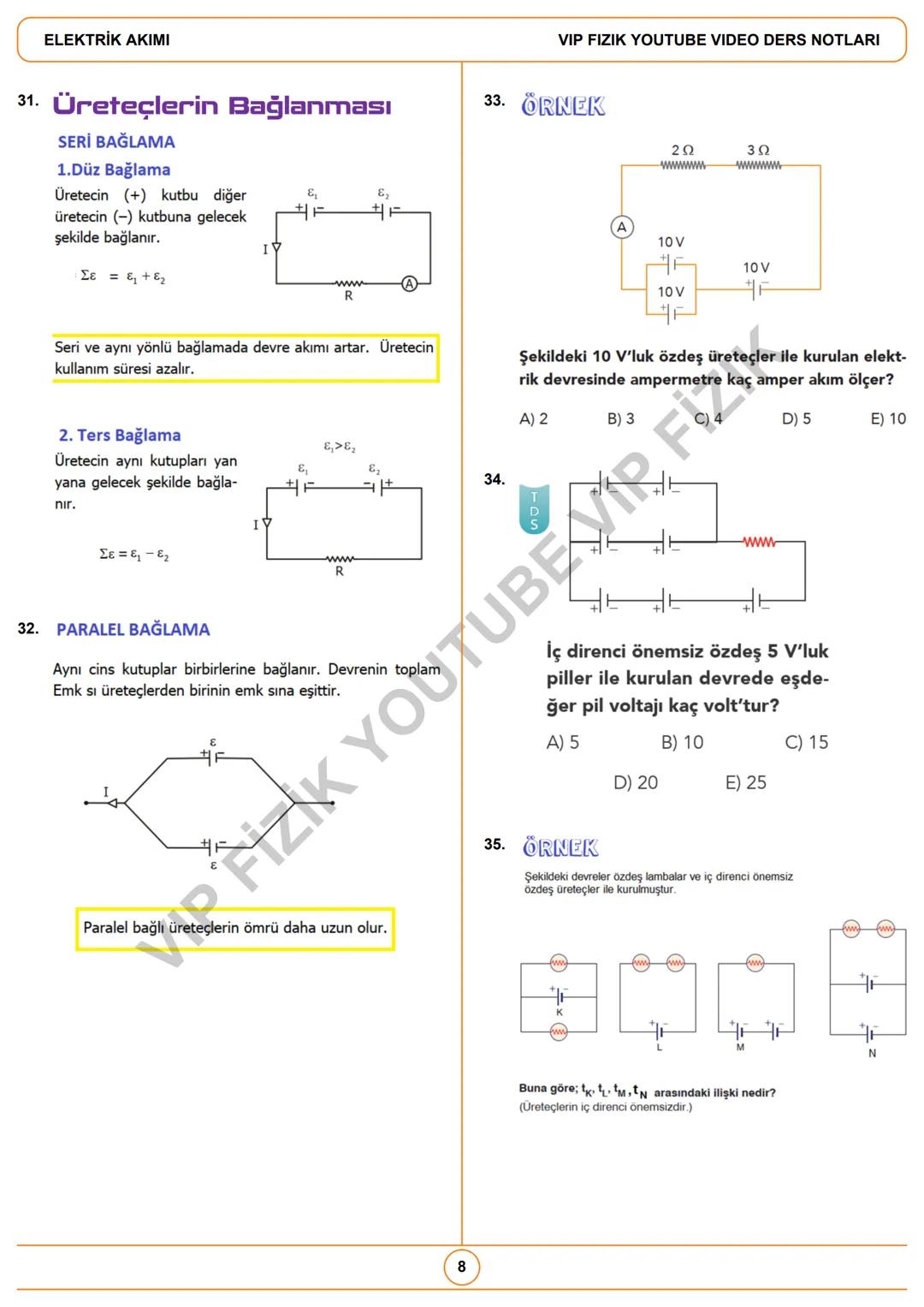

Üreteçlerin Bağlanması

Seri bağlamada üreteçler uç uca bağlanır. Düz bağlamada (+) ile (-) uçlar birleşir ve ΣE = E₁ + E₂ olur. Ters bağlamada aynı uçlar birleşir ve ΣE = E₁ - E₂ (büyük olanın lehine) olur.

Paralel bağlamada aynı kutuplar birbirine bağlanır ve toplam EMK tek bir üretecin EMK'sına eşit olur. Paralel bağlama pil ömrünü uzatır ama gerilimi artırmaz.

Seri bağlama gerilimi artırır ama pil ömrünü kısaltır. Paralel bağlama ise gerilimi sabit tutar ama daha uzun süre çalışma imkanı sağlar. Bu prensip pek çok elektronik cihazda kullanılır.

💡 Günlük Hayat: Uzaktan kumandadaki piller seri, araba aküsündeki hücreler paralel bağlıdır!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

Karmaşık Üreteç Devreleri

Birden fazla üreteç içeren devrelerde toplam EMK'yı hesaplarken her üretecin polaritesine dikkat etmen gerekir. Aynı yönde bağlı üreteçler toplanır, ters yönde bağlılar çıkarılır.

Voltmetre okumaları devre içindeki potansiyel farklarını gösterir. Özdeş dirençlerle kurulan devrelerde voltmetre okumaları, dirençler üzerindeki gerilim düşümlerini yansıtır.

Anahtarlı devrelerde anahtar durumu değiştiğinde devre yapısı tamamen değişir. Bu durumda ampermetre okumalarının nasıl etkileneceğini hesaplamak için devreyi yeniden analiz etmen gerekir.

💡 Sınav İpucu: Çoklu üreteç sorularında polariteleri işaretle, karışıklığı önle!

Tyt fizik elektrik akımı pdf – 10. sayfa

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

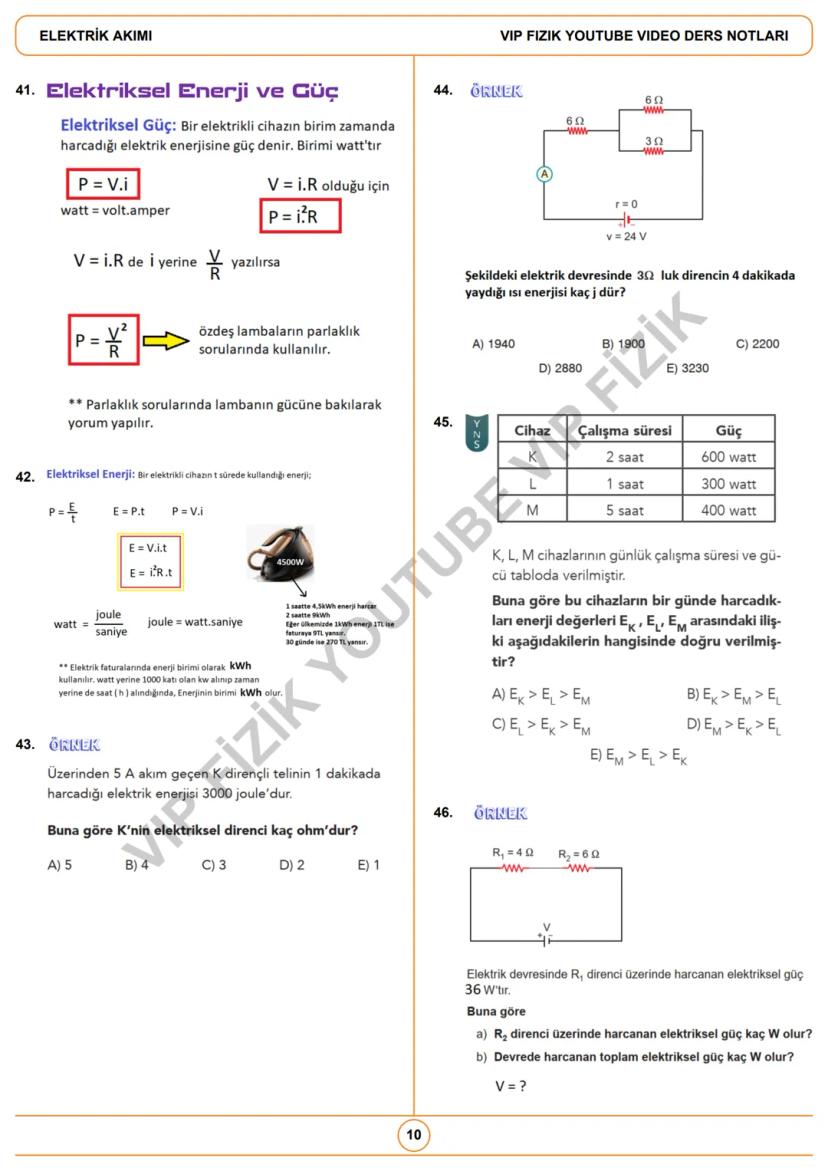

Elektriksel Güç ve Enerji

Elektriksel güç, birim zamanda harcanan enerji miktarıdır ve P = V×I formülüyle hesaplanır. Ohm kanunu kullanılarak P = I²R veya P = V²/R şeklinde de yazılabilir.

Elektriksel enerji ise E = P×t formülüyle bulunur. Günlük hayatta elektrik faturalarında kWh (kilowatt-saat) birimi kullanılır. 1 kWh = 3,6 milyon joule enerji demektir.

Parlaklık sorularında lambanın gücüne bakılır. Daha fazla güç harcayan lamba daha parlak yanar. Seri bağlı lambalarda büyük dirençli olan daha parlak yanar, paralel bağlılarda küçük dirençli olan daha parlaktır.

💡 Pratik Bilgi: Evdeki elektrik faturanda kWh cinsinden enerji tüketimi yazılıdır!

Tyt fizik elektrik akımı pdf – 11. sayfa

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

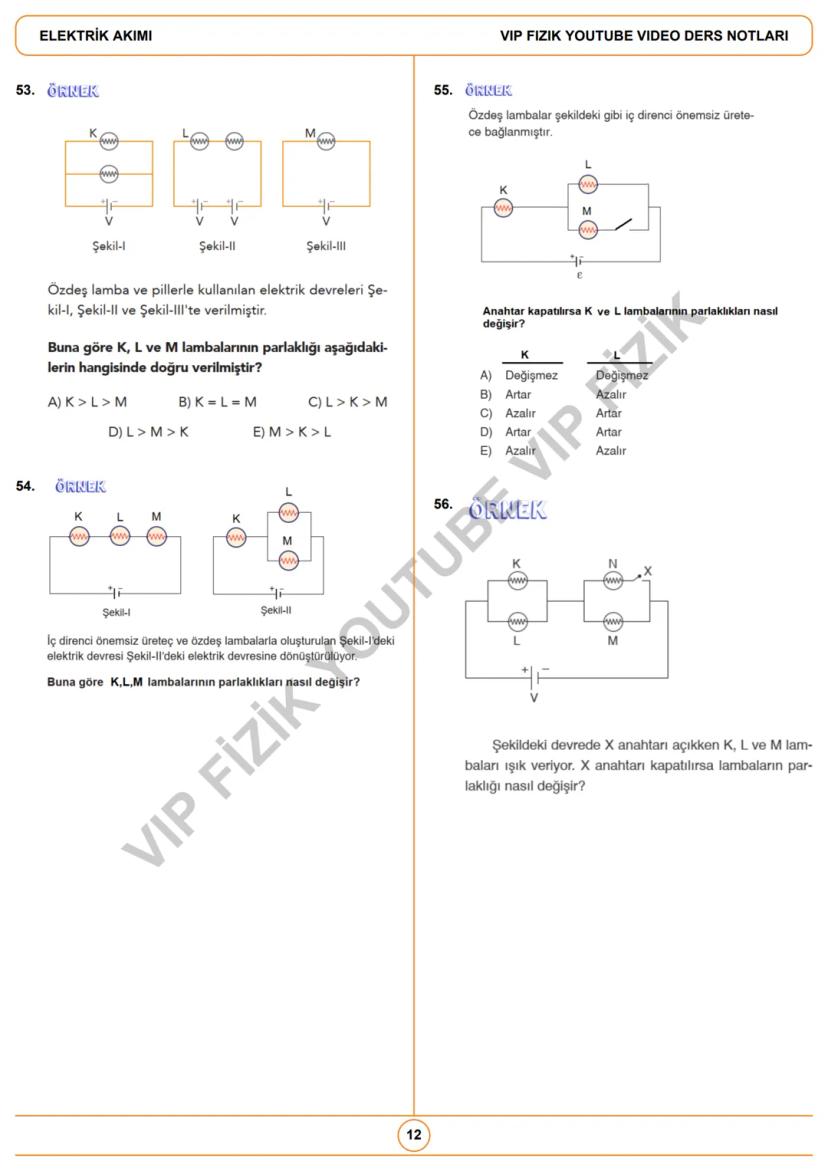

Tyt fizik elektrik akımı pdf – 12. sayfa

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

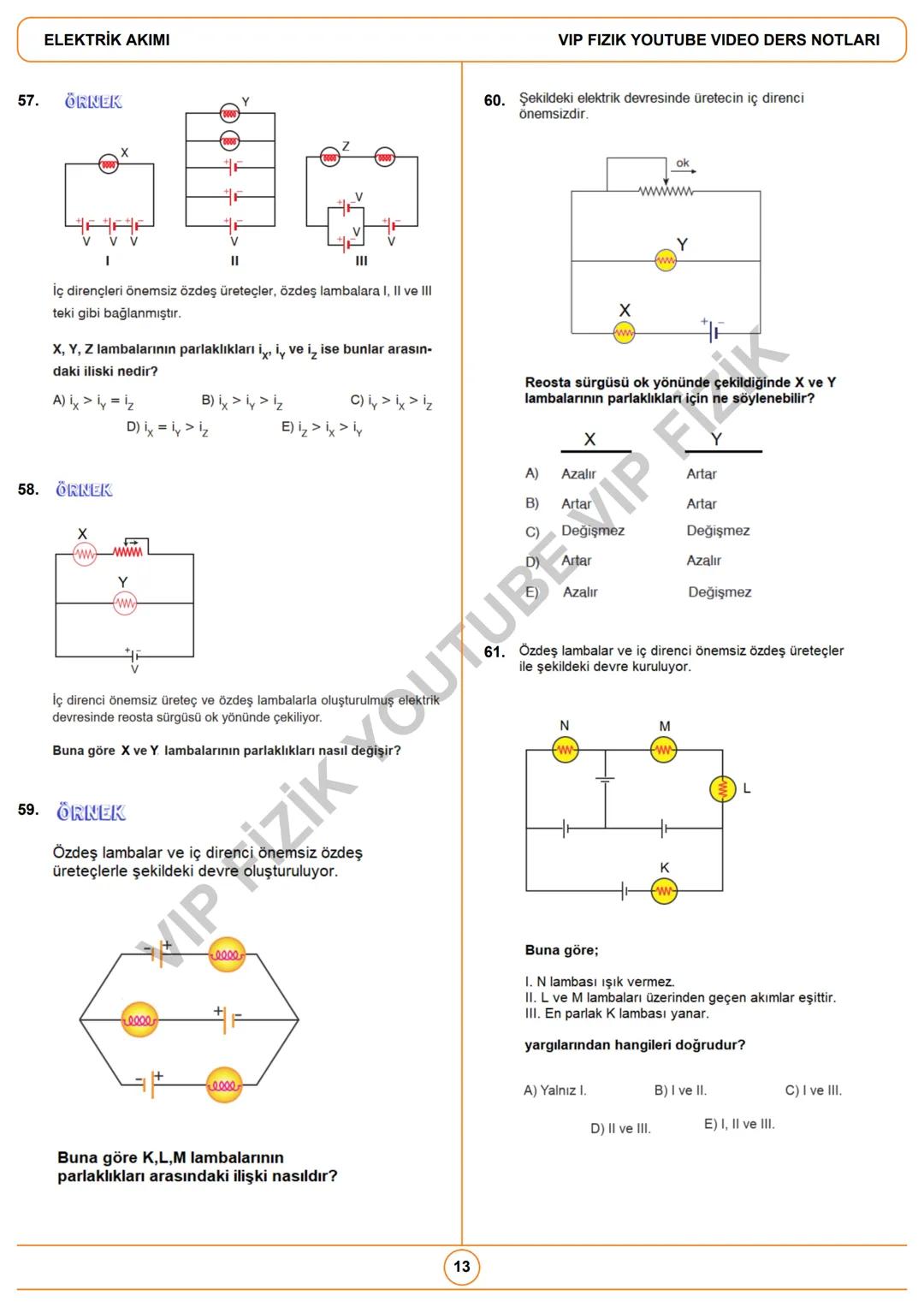

Tyt fizik elektrik akımı pdf – 13. sayfa
