Grafik Bilgisi Fizik 11. Sınıf

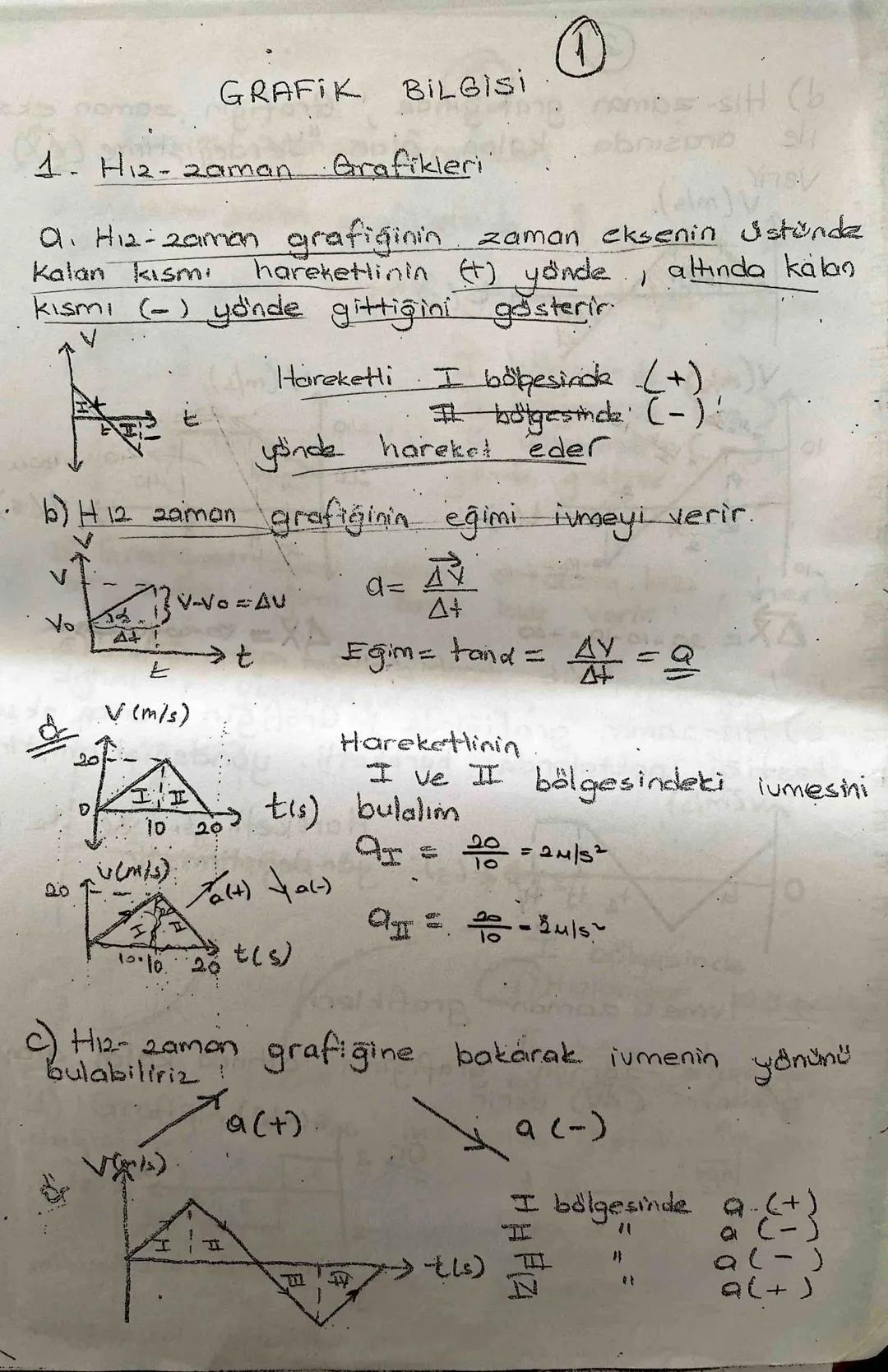

Hız-Zaman Grafikleri

Hız-zaman grafiklerinde, grafiğin zaman ekseninin üstünde kalan kısmı pozitif yönde hareketi, altında kalan kısmı ise negatif yönde hareketi gösterir. Bu sayede cismin hangi yönde gittiğini kolayca anlayabilirsin.

Grafiğin eğimi, cismin ivmesini verir. İvme formülü a = Δv/Δt şeklindedir. Grafikte yukarı doğru eğim pozitif ivmeyi (hızlanma), aşağı doğru eğim ise negatif ivmeyi (yavaşlama) gösterir.

Örneğin, bir hız-zaman grafiğinde 10 saniyede hızın 0'dan 20 m/s'ye çıktığı bir durumda ivme a = 20/10 = 2 m/s² olur. Grafikte aşağı yönde bir eğim varsa, ivme negatiftir ve cisim yavaşlıyor demektir.

📌 Unutma: Hız-zaman grafiğindeki eğimin işareti doğrudan ivmenin yönünü belirtir - yukarı eğim (+) ivme, aşağı eğim (-) ivme demektir!

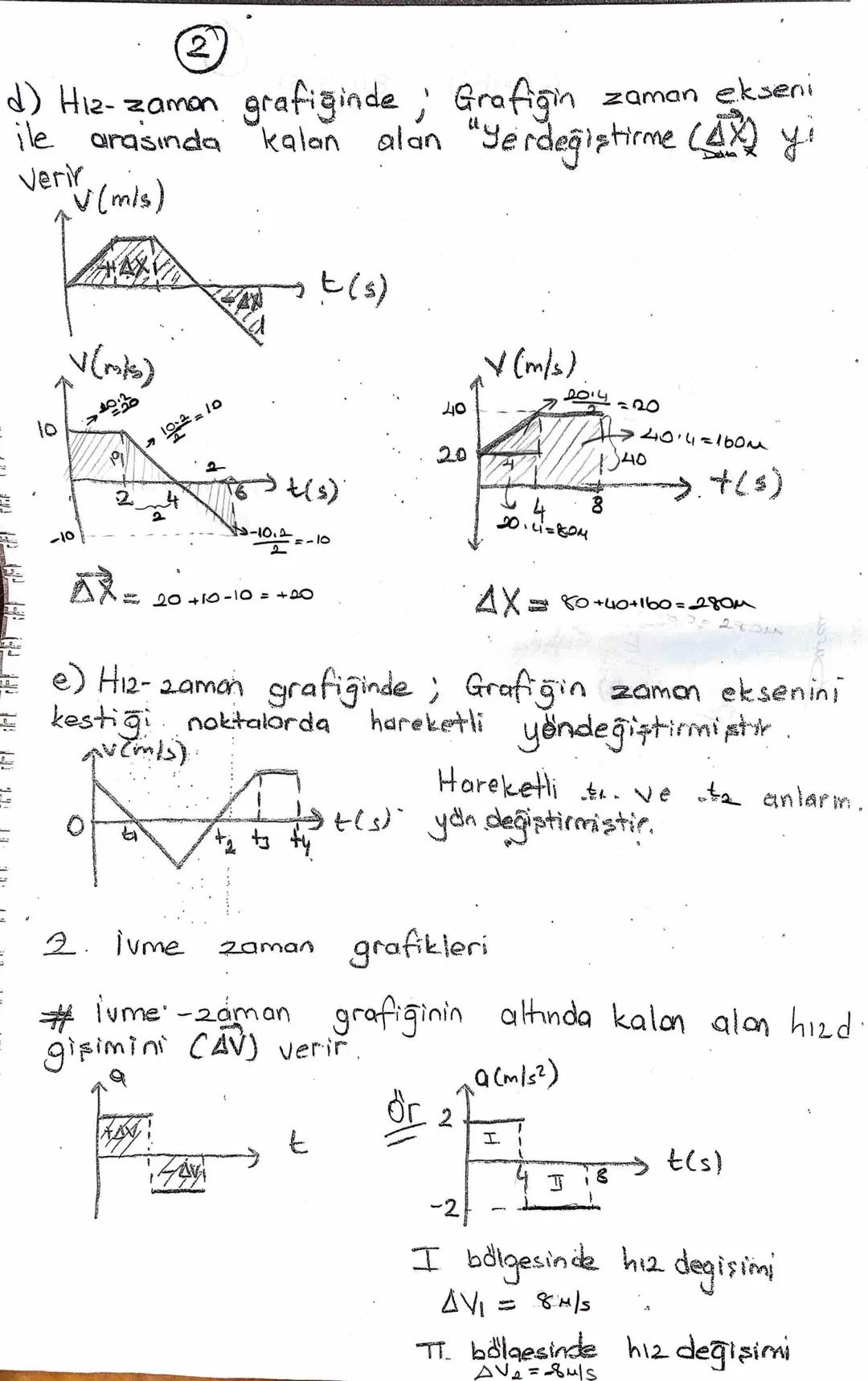

Hız-Zaman Grafikleri ve Yer Değiştirme

Hız-zaman grafiğinde, grafik ile zaman ekseni arasında kalan alan yer değiştirmeyi (Δx) verir. Bu, hareketin ne kadar mesafe kat ettiğini gösterir.

Grafiğin zaman eksenini kestiği noktalarda cisim yön değiştirir. Yani cisim bu anlarda bir yönden diğer yöne geçiş yapmaktadır. Bu anlara dikkat etmelisin çünkü hareketin karakteri buralarda değişir.

İvme-Zaman Grafikleri

İvme-zaman grafiğinin altında kalan alan hız değişimini (Δv) verir. Örneğin, ivmenin 2 m/s² olduğu 4 saniyelik bir süreçte hız değişimi Δv = 2 × 4 = 8 m/s olacaktır.

📌 İpucu: Grafik çözümlerinde, alanları hesaplarken geometrik şekillerin alan formüllerini kullan. Üçgenler, dikdörtgenler veya trapezler oluşturup bunların alanlarını toplayabilirsin!

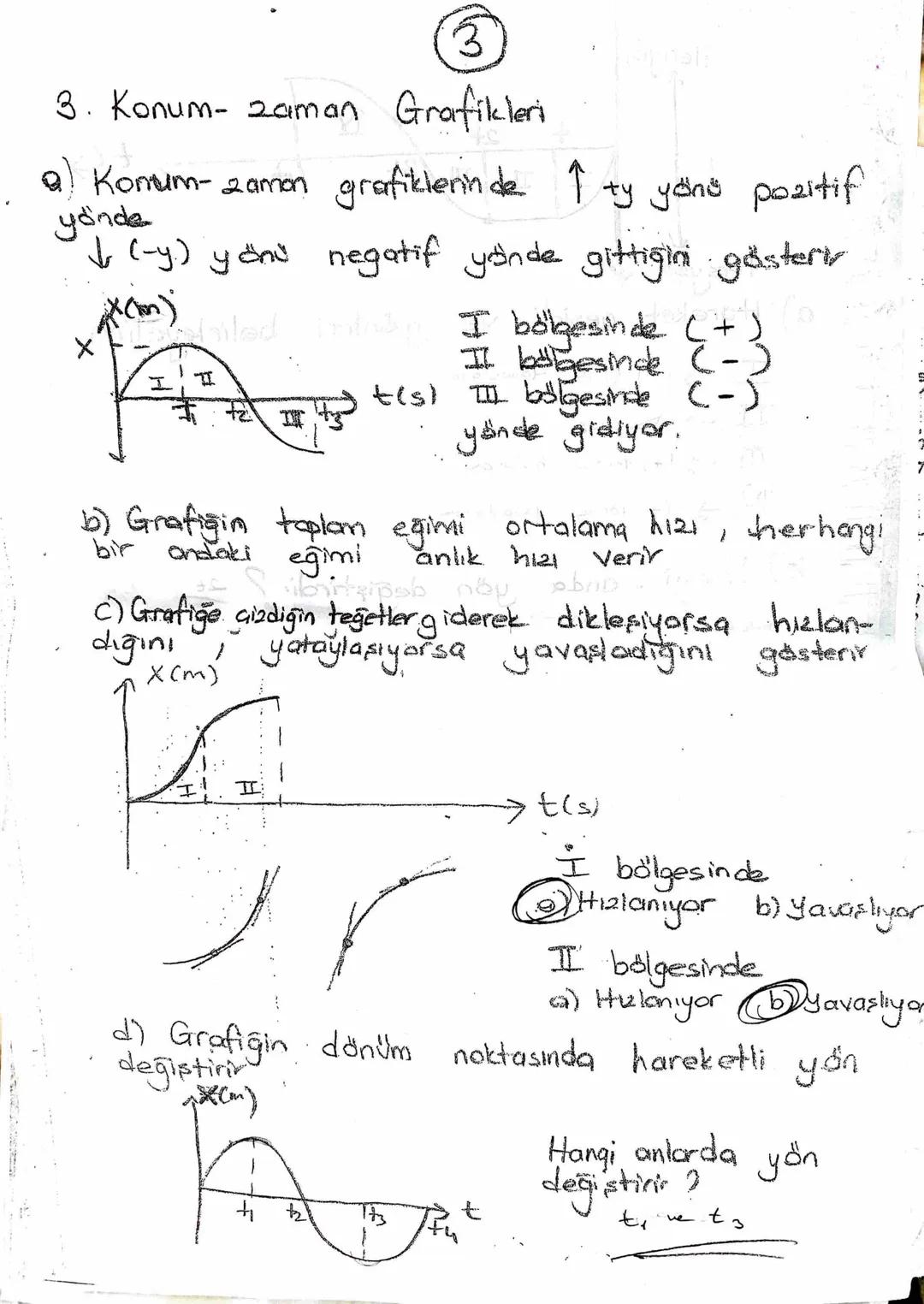

Konum-Zaman Grafikleri

Konum-zaman grafiklerinde yukarı doğru $+y$ pozitif yönü, aşağı doğru $-y$ ise negatif yönü gösterir. Grafik zaman ekseninin üzerindeyse cisim pozitif yönde, altındaysa negatif yönde hareket ediyordur.

Grafiğin eğimi cismin hızını verir. Herhangi bir noktadaki teğetin eğimi anlık hızı, grafiğin toplam eğimi ise ortalama hızı gösterir. Teğetler dikleşiyorsa cisim hızlanıyor, yataylaşıyorsa yavaşlıyor demektir.

Grafiğin dönüm noktalarında (tepe veya dip noktalar) cisim yön değiştirir. Bu noktalarda eğim sıfırdır, yani anlık hız sıfırdır. Bu anlar, hareketin yönünün değiştiği kritik anlardır.

📌 Önemli Not: Konum-zaman grafiğinin dönüm noktalarında cismin hızı sıfırdır! Bu, hareketin bir yönden diğerine geçiş yaptığı andır ve hareketin analizi için çok önemlidir.

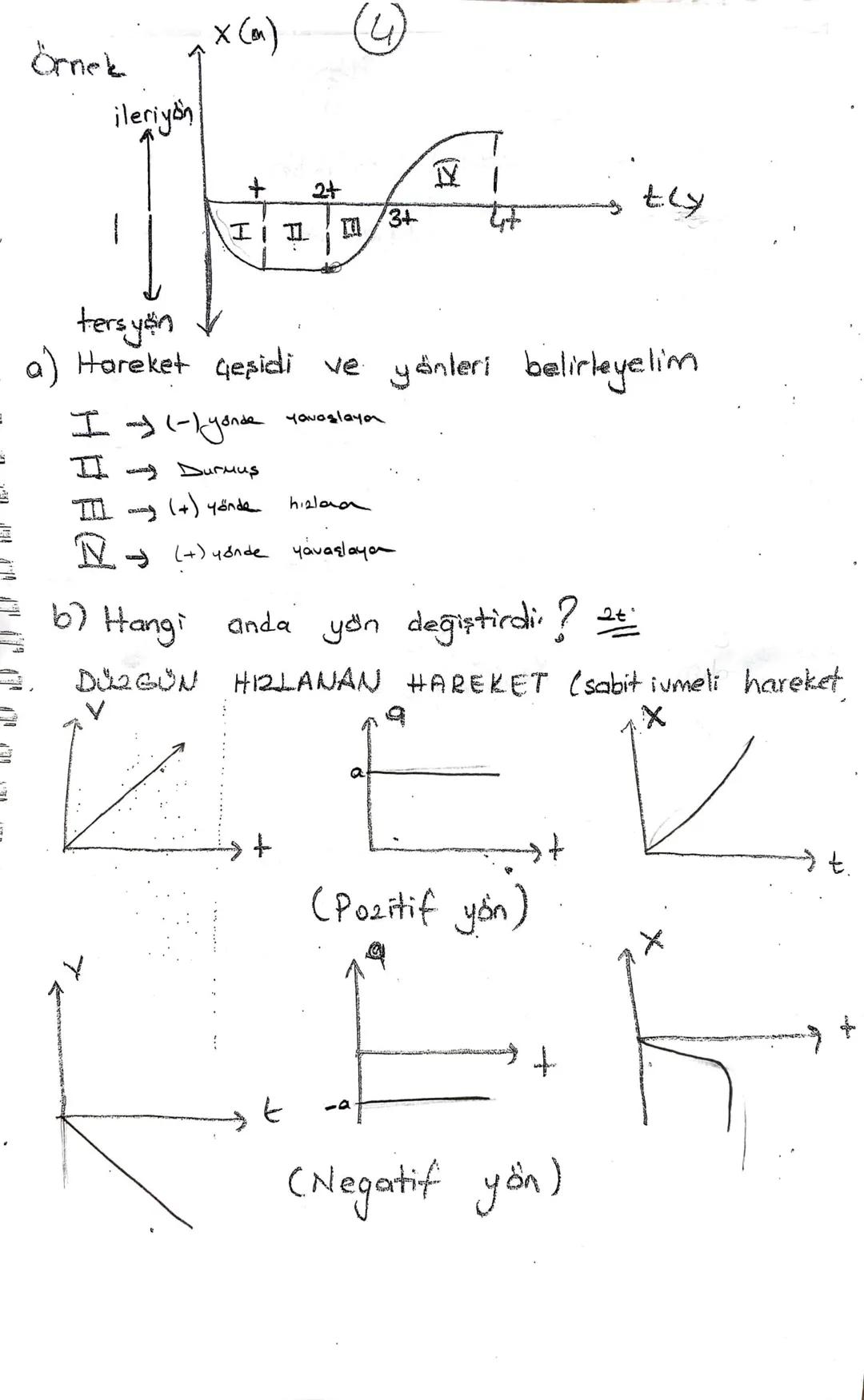

Grafik Yorumlama Örneği

Bir konum-zaman grafiğinde farklı bölgelerde hareketin nasıl olduğunu anlayabilmek önemlidir:

• Grafikte yukarı doğru ve eğimi artan bir bölge: Pozitif yönde hızlanma
• Yukarı doğru ama eğimi azalan bir bölge: Pozitif yönde yavaşlama
• Grafiğin yatay olduğu bölge: Cisim durmuş
• Aşağı doğru ve eğimi artan bir bölge: Negatif yönde hızlanma

Yön değişiminin olduğu anlar, grafiğin tepe veya dip noktalarıdır. Bu noktalarda hız sıfırdır ve cisim bir anlık durur.

Düzgün Hızlanan Hareket

Sabit ivmeli harekette, hız-zaman grafiği doğrusal (düz çizgi) olarak değişir. İvme pozitifse graf yukarı, negatifse aşağı eğimlidir. Bu tür hareketlerde, konum-zaman grafiği ise parabol şeklindedir.

📌 Pratik Tavsiye: Grafikleri yorumlarken, önce eksenlerin neyi temsil ettiğine, sonra da grafiğin şekline odaklan. Doğrular, sabit değişimi; eğriler ise değişen bir değişim hızını gösterir!
