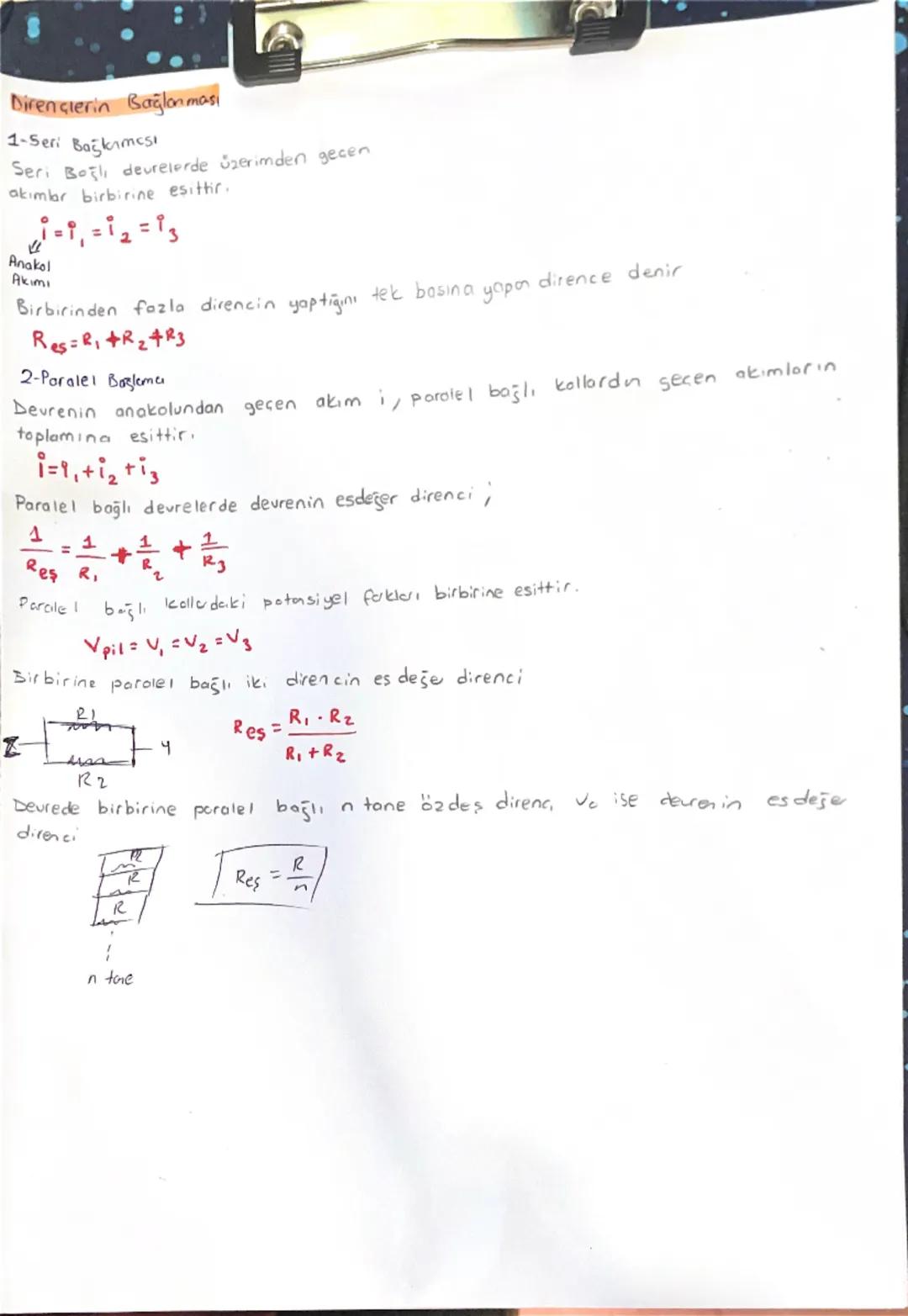

Dirençlerin Bağlanması
Elektrik devrelerinde dirençler iki temel şekilde bağlanabilir: seri ve paralel. Her bağlantı türünün kendine özgü özellikleri vardır.
Seri bağlamada, dirençler art arda bağlanır ve üzerlerinden geçen akım şiddeti aynıdır i=i1=i2=i3. Bu bağlantıda eşdeğer direnç, tüm dirençlerin toplamına eşittir: Reş = R₁ + R₂ + R₃. Seri bağlı dirençlerde akım aynı kalır, fakat potansiyel farklar farklı olabilir.
Paralel bağlamada ise, dirençler yan yana bağlanır ve anakol akımı, kollardaki akımların toplamına eşittir: i = i₁ + i₂ + i₃. Bu durumda eşdeğer direnç hesabı biraz daha karmaşıktır: 1/Reş = 1/R₁ + 1/R₂ + 1/R₃. İki dirençli paralel bağlantı için daha basit bir formül kullanılabilir: Reş = (R₁×R₂)/R1+R2.
Paralel bağlı kollardaki potansiyel farklar birbirine eşittir: Vpil = V₁ = V₂ = V₃. Ayrıca, n tane özdeş direnç paralel bağlandığında, eşdeğer direnç Reş = R/n olur.
💡 İpucu: Evinizdeki prizler paralel bağlıdır. Bu sayede her cihaz aynı gerilimle çalışır ve bir cihazı kapatmanız diğerlerini etkilemez!
