Elektrik Devreleri ve Soruların Çözümleri

Elektrik devreleri, günlük hayatımızın vazgeçilmez bir parçasıdır ve 9-10. sınıf fizik derslerinin temel konuları arasında yer alır. Bu konu içerisinde potansiyel farkı, elektrik akımı ve direnç gibi önemli kavramları öğreneceğiz. Elektrik devre analizi, iletken direnci hesaplama ve çeşitli elektrik problemlerini çözme becerileri edineceksiniz. Aşağıdaki özette, elektrik devreleri konusunun temel kavramlarını ve çözümlü sorularla pekiştirme yöntemlerini bulabilirsiniz.

...

22.07.2024

50

Birim yükün devreyi dolanabilmesi için gerekli energiye potansiyel farkı (enir.
Patansiyel Parket;
V sembolü ile gösterilir.
✓ Birimi (51) V

Görüntüle

Potansiyel Farkı ve Elektrik Akımı

Potansiyel farkı gerilimgerilim, birim yükün devreyi dolanabilmesi için gerekli enerjidir. Potansiyel farkı ile ilgili önemli bilgiler:

  • V sembolü ile gösterilir
  • SI birim sistemindeki birimi Volt VV'tur

Önemli Kavram: Potansiyel fark nedir? Bir elektrik devresinde elektronların hareket edebilmesi için gereken enerjidir ve elektronların bir noktadan diğerine akmasını sağlar.

Elektrik akımı, bir iletkenin herhangi bir kesitinden birim zamanda geçen yük miktarıdır.

  • Formülü: I = q/t akıms\ciddeti=yu¨kmiktarı/zamanakım şiddeti = yük miktarı / zaman
  • Birimi Amper AA'dir

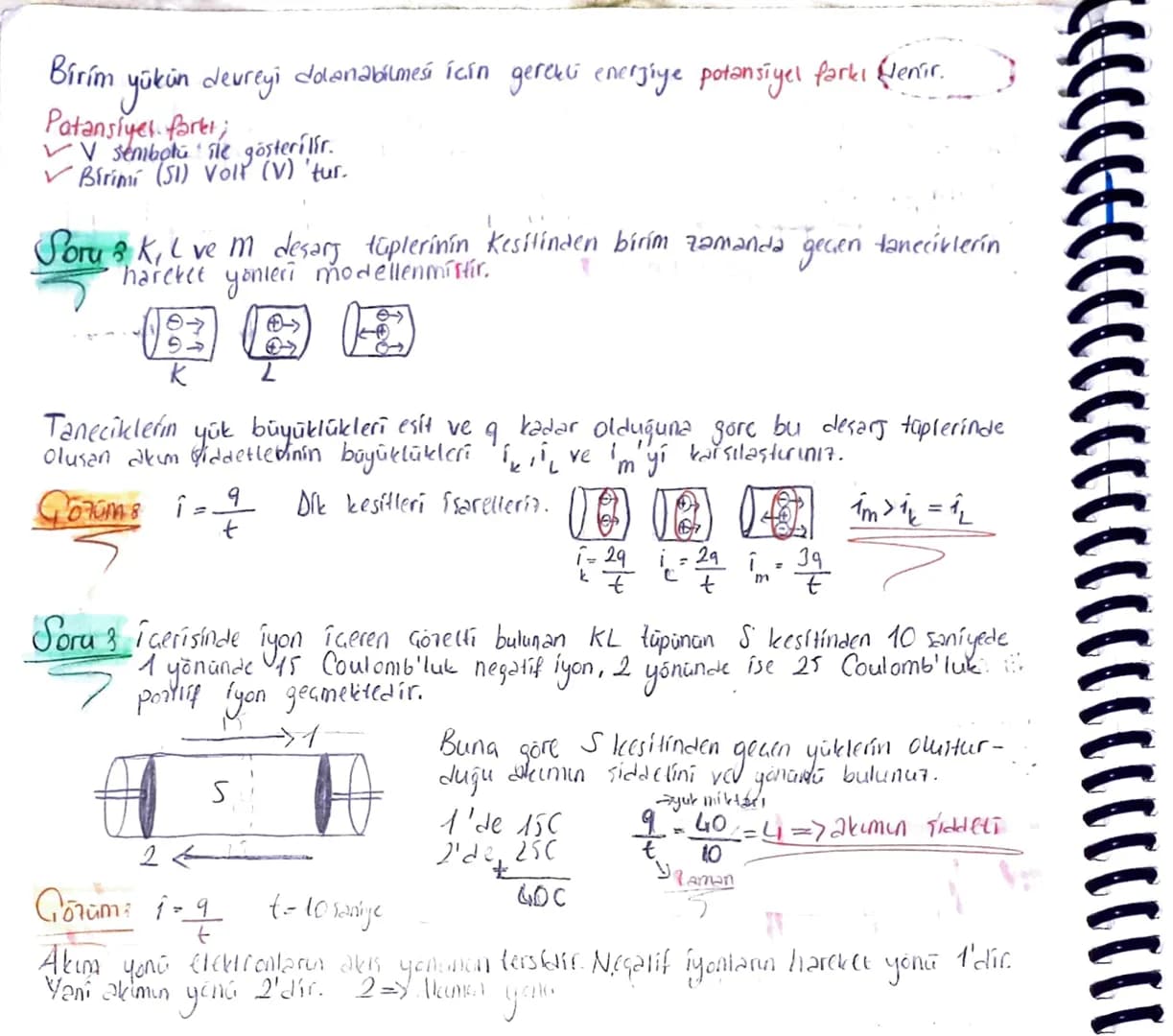

Örnek Soru 1: Deşarj tüplerindeki akım şiddetlerini karşılaştırma

Üç farklı deşarj tüpünde K,LveMK, L ve M geçen taneciklerin akım şiddetleri hesaplanırken:

  • K tüpünden birim zamanda 2q yük geçiyor: Ik = 2q/t
  • L tüpünden birim zamanda 2q yük geçiyor: Il = 2q/t
  • M tüpünden birim zamanda 3q yük geçiyor: Im = 3q/t

Sonuç: Im > Ik = Il

Örnek Soru 2: Bir deşarj tüpünden geçen akım şiddeti

KL tüpünün S kesitinden 10 saniyede:

  • 1 yönünde 15 Coulomb negatif iyon
  • 2 yönünde 25 Coulomb pozitif iyon geçmektedir.

Çözüm:

  • Toplam yük = 15C + 25C = 40C
  • Akım şiddeti = 40C/10s = 4A
  • Akım yönü elektronların akış yönünün tersidir. Negatif iyonlar 1 yönünde hareket ettiğinden, akımın yönü 2'dir.

Dikkat: Elektrik devresi analizinde akımın yönü, pozitif yüklerin hareket yönüyle aynı, elektronların hareket yönünün tersidir.

Birim yükün devreyi dolanabilmesi için gerekli energiye potansiyel farkı (enir.
Patansiyel Parket;
V sembolü ile gösterilir.
✓ Birimi (51) V

Görüntüle

İletken Direnci ve Direnç Hesaplama

Bir iletkenin direnci şu faktörlere bağlıdır:

  • İletkenin boyu LL
  • İletkenin kesit alanı AA
  • İletkenin yapıldığı maddenin özdirenç değeri ρρ

Direnç Formülü: R = ρL/A formülü ile bir iletkenin direnci hesaplanır. Burada ρ roro özdirenç, L iletkenin boyu ve A kesit alanıdır.

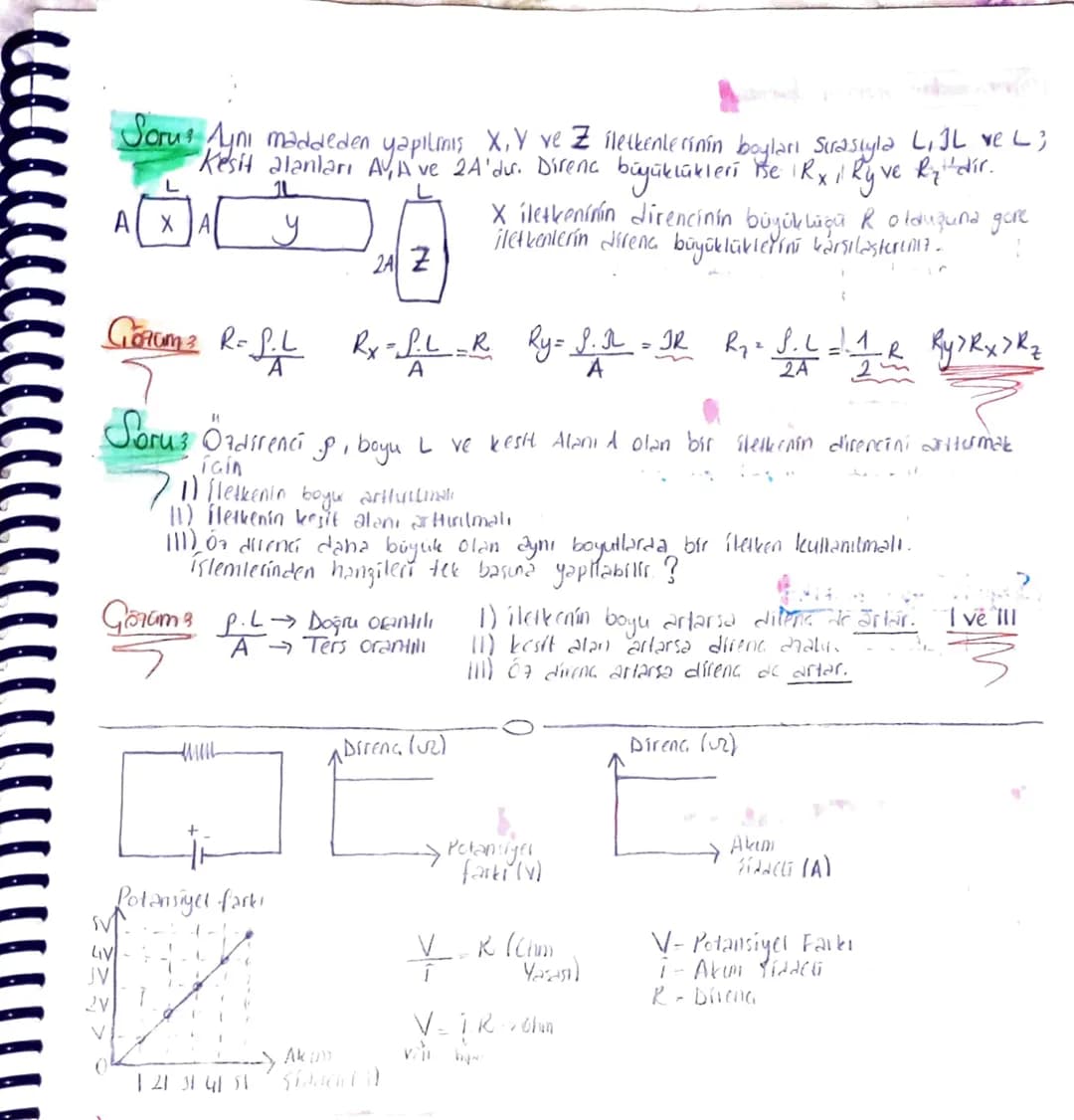

Örnek Soru 3: Aynı maddeden yapılmış farklı boyutlardaki iletkenlerin dirençlerini karşılaştırma

X, Y ve Z iletkenlerinin özellikleri:

  • X: Boy L, kesit alanı A, direnç Rx
  • Y: Boy 2L, kesit alanı A, direnç Ry
  • Z: Boy 3L, kesit alanı 2A, direnç Rz

Çözüm:

  • Rx = ρL/A = R XiletkeninindirencireferansalınarakX iletkeninin direnci referans alınarak
  • Ry = ρ2L2L/A = 2R Xin2katıX'in 2 katı
  • Rz = ρ3L3L/2A2A = 3/23/2R

Sonuç: Ry > Rz > Rx şeklinde sıralanır.

Örnek Soru 4: Bir iletkenin direncini artırmak için yapılabilecek işlemler

Direnç hesaplama formülüne göre:

  • R = ρL/A formülünde direnç RR; ρ o¨zdirenc\cözdirenç ile doğru orantılı L boyboy ile doğru orantılı A kesitalanıkesit alanı ile ters orantılıdır

Direnci artırmak için:

  • İletkenin boyu artırılabilir dog˘rudoğru
  • İletkenin kesit alanı azaltılmalıdır kesitalanınıartırmakdirencidu¨s\cu¨ru¨rkesit alanını artırmak direnci düşürür yanlıs\cyanlış
  • Özdirenci daha büyük olan bir iletken kullanılabilir dog˘rudoğru

Bakır Kablo Direnci: Elektrik devresinde sıkça kullanılan bakır kabloların direnci, R = ρL/A formülü ile hesaplanır. Bakırın özdirenç değeri ρρ düşük olduğundan iyi bir iletkendir.

Sonuç: Bir iletkenin direncini artırmak için I ve III numaralı işlemler tek başına yapılabilir.
