Elektrik devrelerini anlamak, fizikteki en temel ve günlük hayatta en...
Fizik1.244 görüntüleme·Güncellendi 27 Ağu 2026·3 sayfaElektrik Devreleri ve Lambalar: Temel Bilgiler
N
nilay kuzay@nilaykuzay_ih1ue75vf
1 / 3
1
of 3

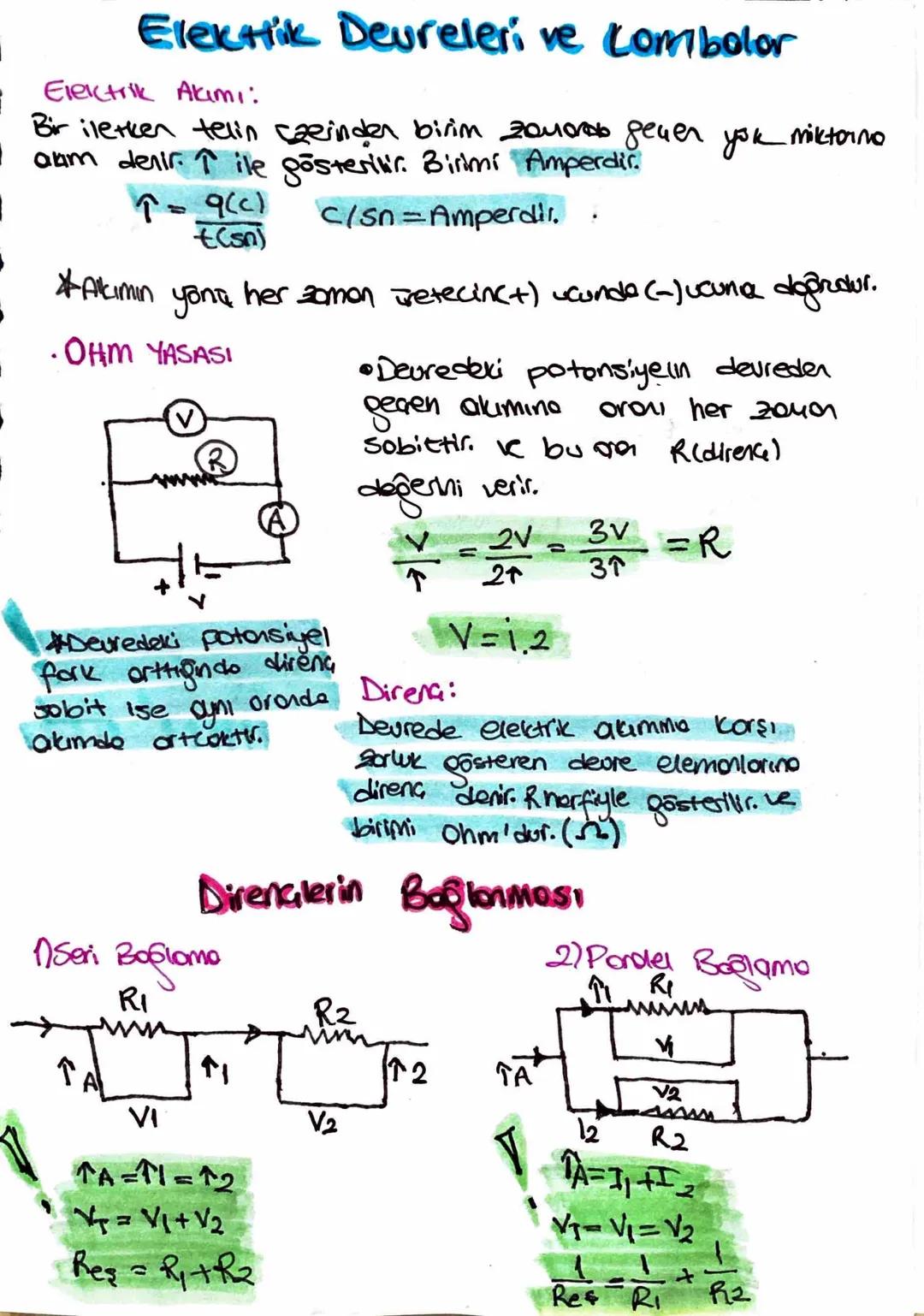

Elektrik Devreleri ve Temel Kavramlar
Elektrik akımı, iletken bir tel içinden belirli bir sürede geçen yük miktarı olarak tanımlanır. I harfiyle gösterilir ve birimi Amper'dir. Formülü oldukça basit: I = q/t şeklindedir.
Akımın yönü her zaman üreteçin pozitif ucundan negatif ucuna doğru akar. Bu önemli bir detay çünkü devreleri çizerken bu kuralı hatırlamak gerekiyor.
Ohm Yasası, elektrik devrelerinin temel prensibidir. Devredeki gerilimin akıma oranı her zaman sabittir ve bu oran direnç değerini verir. V = I.R formülüyle ifade edilir. Gerilim arttığında direnç sabit kalırsa akım da aynı oranda artar.
Direnç, elektrik akımına karşı zorluk gösteren devre elemanlarıdır. R harfiyle gösterilir ve birimi Ohm (Ω)'dur. Dirençler devrede seri veya paralel olarak bağlanabilir ve her bağlama türünün kendine özgü kuralları vardır.
Önemli: Seri bağlamada akım sabit kalır , paralel bağlamada gerilim sabit kalır .
2
of 3

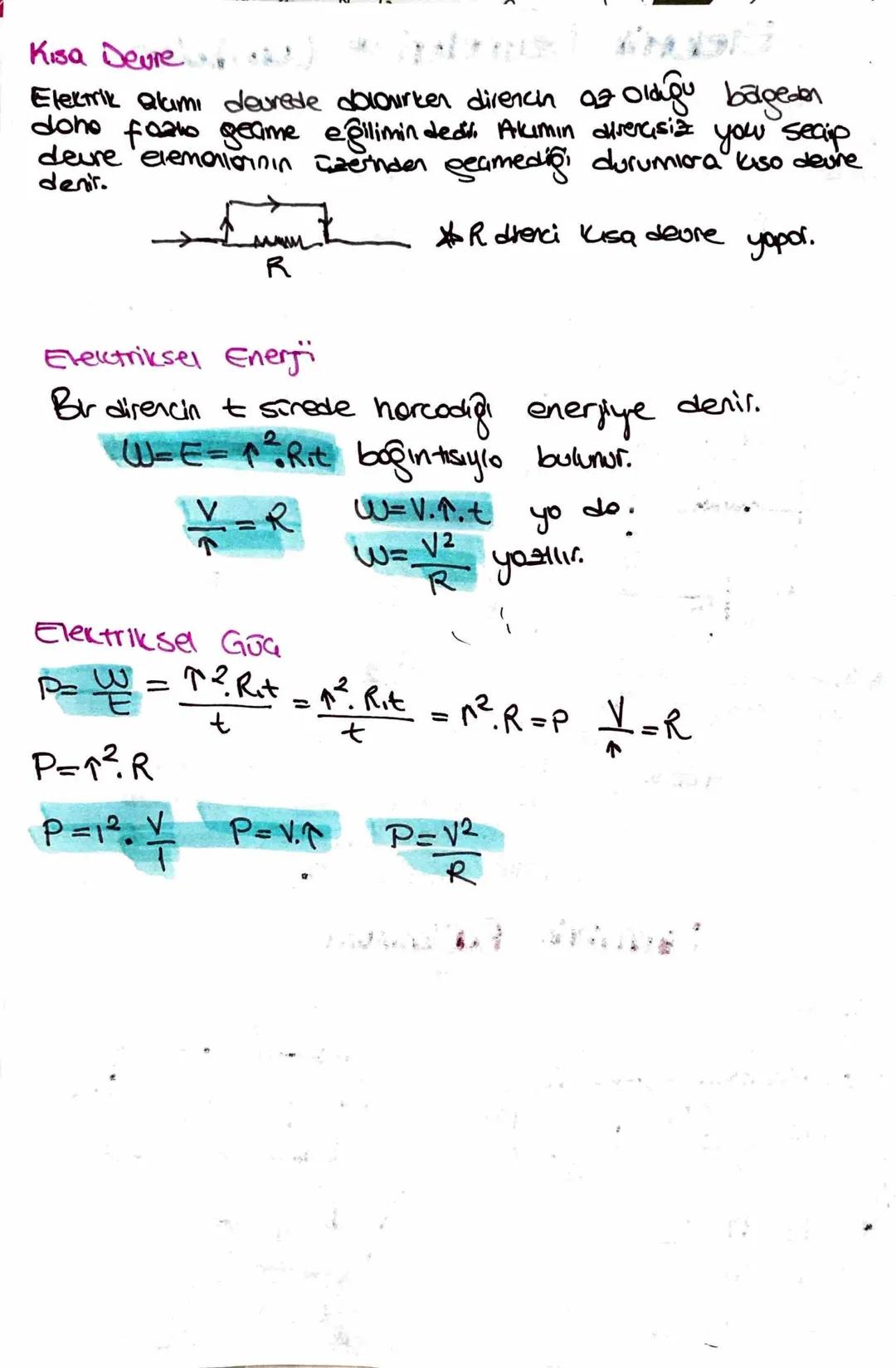

Kısa Devre ve Elektriksel Enerji
Kısa devre, elektrik akımının dirençsiz elemanların üzerinden geçtiği durumdur. Bu durumda akım en kolay yolu seçer ve direnç üzerinden geçmez, bu da tehlikeli durumlar yaratabilir.
Elektriksel enerji, bir direncin belirli bir sürede harcadığı enerjidir. W = I².R.t formülüyle hesaplanır. Bu formülü farklı şekillerde de yazabiliriz: W = V.I.t veya W = V²/R gibi.
Elektriksel güç ise birim zamanda harcanan enerji miktarıdır. P = W/t formülüyle bulunur ve en yaygın kullanılan şekli P = V.I'dir. Ayrıca P = I².R ve P = V²/R şeklinde de yazılabilir.
Bu formülleri ezberlemeye çalışma, bunun yerine Ohm Yasası'ndan yola çıkarak türetmeyi öğren. Bu şekilde unutsan bile her zaman türetebilirsin.
İpucu: Güç hesaplamalarında hangi büyüklüklerin verildiğine göre en uygun formülü seç!
3
of 3

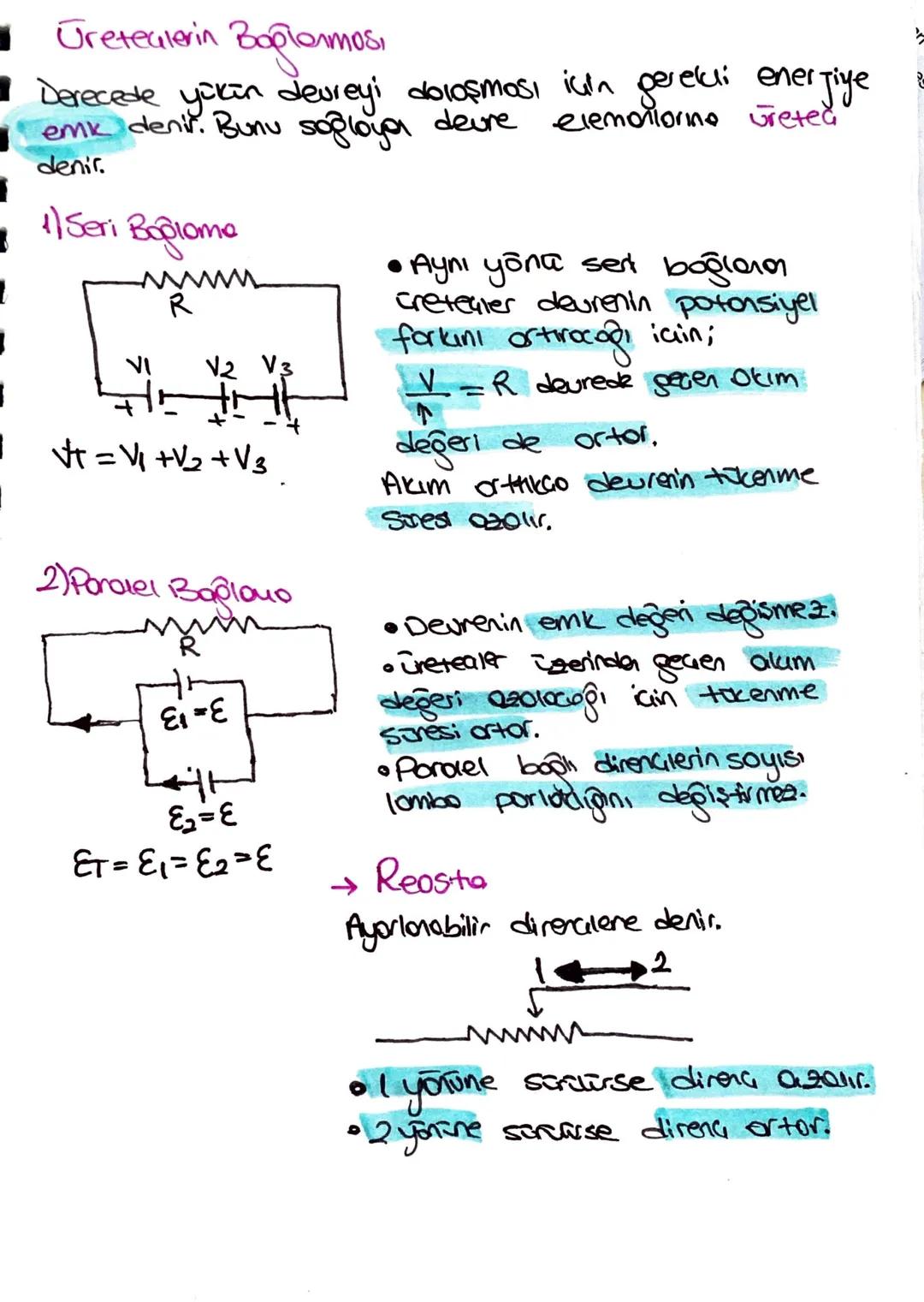

Üreteçlerin Bağlanması ve Reosta
Üreteçler (pil, akü gibi), devrede yükün dolaşması için gerekli enerjiyi sağlayan elemanlardır. Bu enerjiye elektromotor kuvvet (e.m.k) denir.
Seri bağlamada üreteçlerin gerilimleri toplanır: Vt = V₁ + V₂ + V₃. Aynı yönde seri bağlı üreteçler devrenin gerilimini artırdığı için akım değeri de artar, ancak tükenme süresi azalır.
Paralel bağlamada ise gerilim değişmez: Et = E₁ = E₂ = E. Paralel bağlı üreteçlerde her üretecin üzerinden geçen akım azaldığı için tükenme süresi artar.
Reosta, ayarlanabilir direnç elemanıdır. Sürgüsünü bir yöne kaydırdığında direnç azalır, diğer yöne kaydırdığında artar. Bu sayede devredeki akımı kontrol edebilirsin.
Hatırlatma: Seri bağlamada güç artar ama süre azalır, paralel bağlamada güç aynı kalır ama süre artar!
