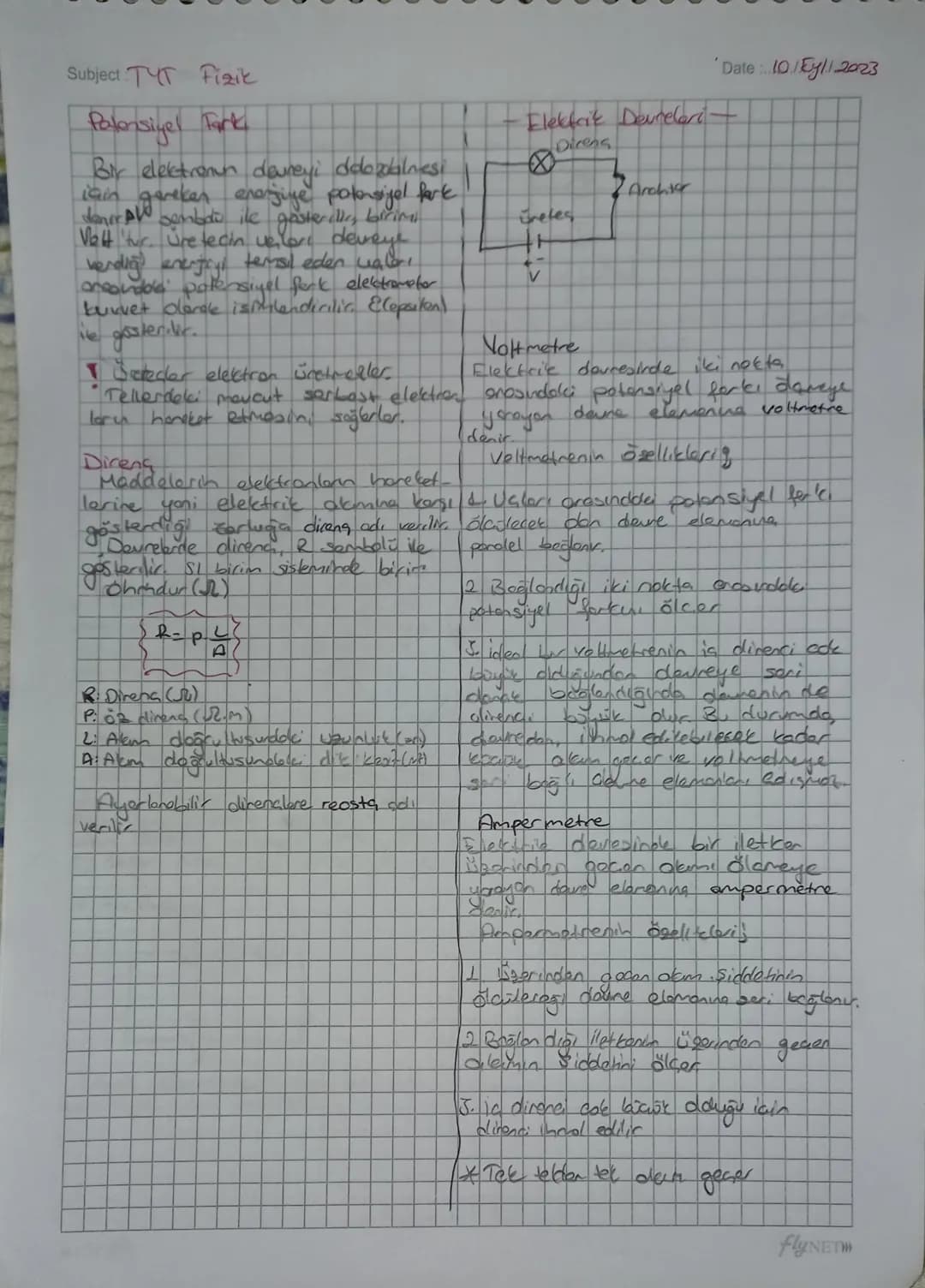

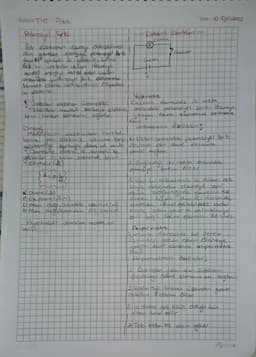

Potansiyel Fark ve Elektrik Devreleri

Bu bölümde, potansiyel fark kavramı ve elektrik devrelerinin temel bileşenleri incelenmektedir. 10. sınıf fizik elektrik akımı potansiyel farkı ve direnç pdf içeriğine uygun olarak hazırlanmıştır.

Tanım: Potansiyel fark, bir elektronun devreyi dolaşması için gereken enerjidir. ΔV sembolü ile gösterilir ve birimi Volt'tur.

Elektrik devrelerinde kullanılan temel ölçüm aletleri:

1. Voltmetre: İki nokta arasındaki potansiyel farkı ölçer. Devreye paralel bağlanır.
2. Ampermetre: Bir iletken üzerinden geçen akımı ölçer. Devreye seri bağlanır.

Vurgu: Voltmetrenin iç direnci çok yüksek, ampermetrenin ise çok düşüktür.

Direnç, maddelerin elektrik akımına karşı gösterdiği zorluktur. Devrelerde R sembolü ile gösterilir ve birimi Ohm (Ω)'dur. Direnç formülü:

R = ρ * $L / A$

Burada ρ özdirenç, L uzunluk, A ise kesit alanıdır.

Örnek: Ayarlanabilir dirençlere reosta adı verilir.

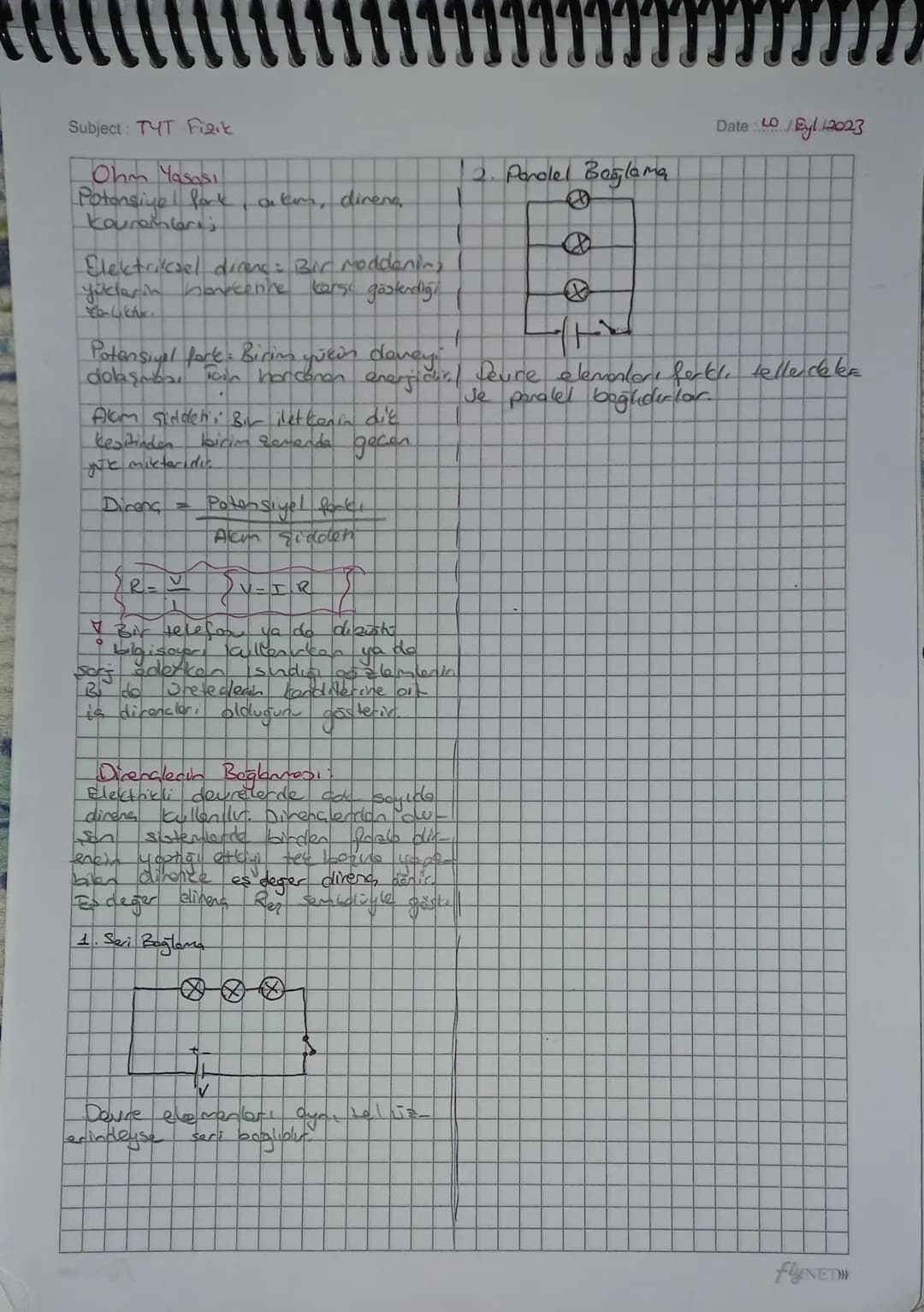

Ohm Yasası ve Dirençlerin Bağlanması

Bu bölüm, 10.sınıf fizik elektrik devreleri konu anlatımı pdf formatında Ohm Yasası'nı ve dirençlerin bağlanma şekillerini açıklamaktadır.

Tanım: Ohm Yasası, potansiyel fark, akım ve direnç arasındaki ilişkiyi açıklar: V = I * R

Dirençlerin bağlanma şekilleri:

1. Seri Bağlama: Devre elemanları art arda bağlanır. Eşdeğer direnç, tüm dirençlerin toplamına eşittir.
2. Paralel Bağlama: Devre elemanları aynı gerilim kaynağına paralel bağlanır. Eşdeğer direnç, tek tek dirençlerin terslerinin toplamının tersidir.

Vurgu: Günlük hayatta kullanılan elektrikli cihazlar genellikle paralel bağlıdır.

Örnek: Bir telefon ya da bilgisayar şarj ederken, şarj cihazının üzerindeki bilgiler, cihazın çalışma koşullarına ait iç dirençleri olduğunu gösterir.

Bu özet, TYT Fizik Elektrik Konu Anlatımı PDF olarak kullanılabilir ve 10.sınıf fizik elektrik akımı çözümlü sorular pdf ile desteklenebilir.

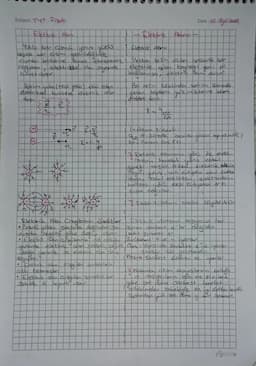

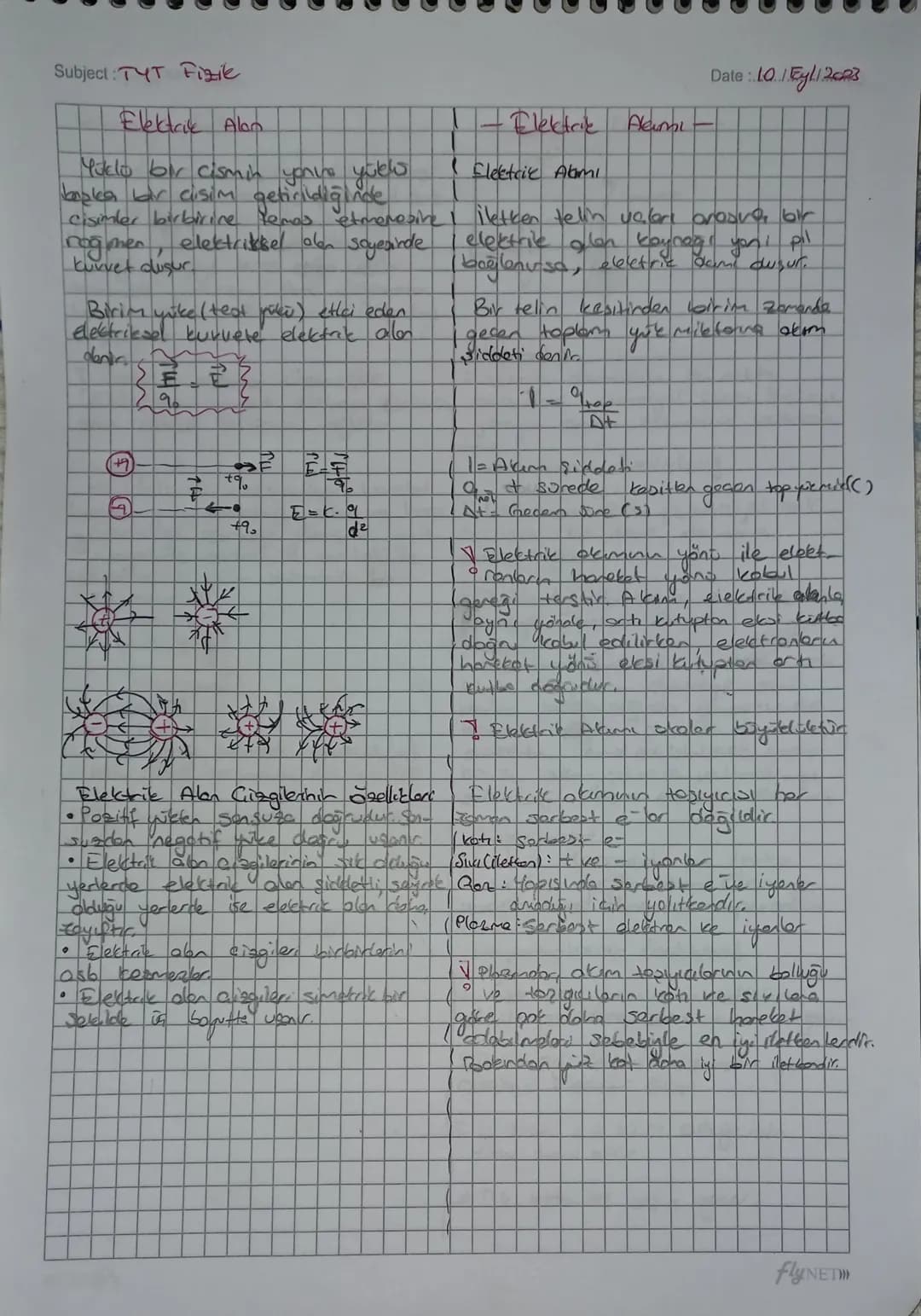

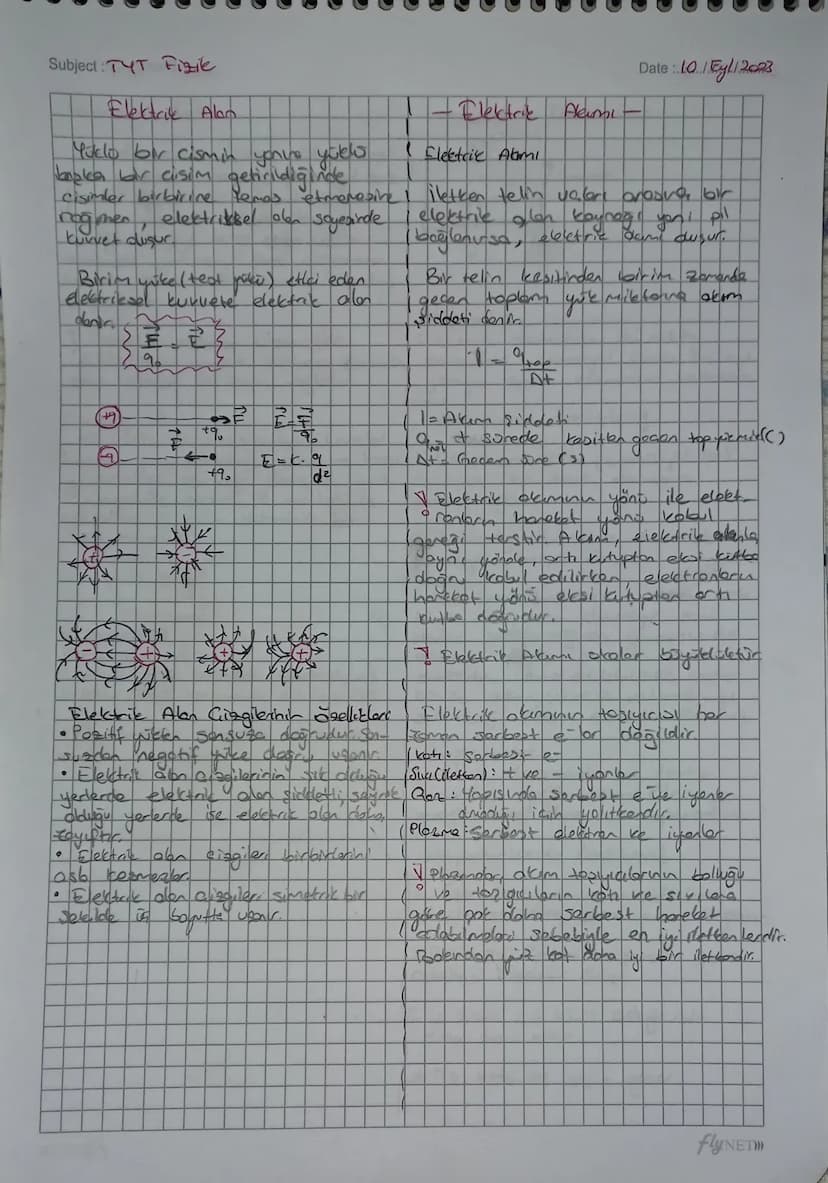

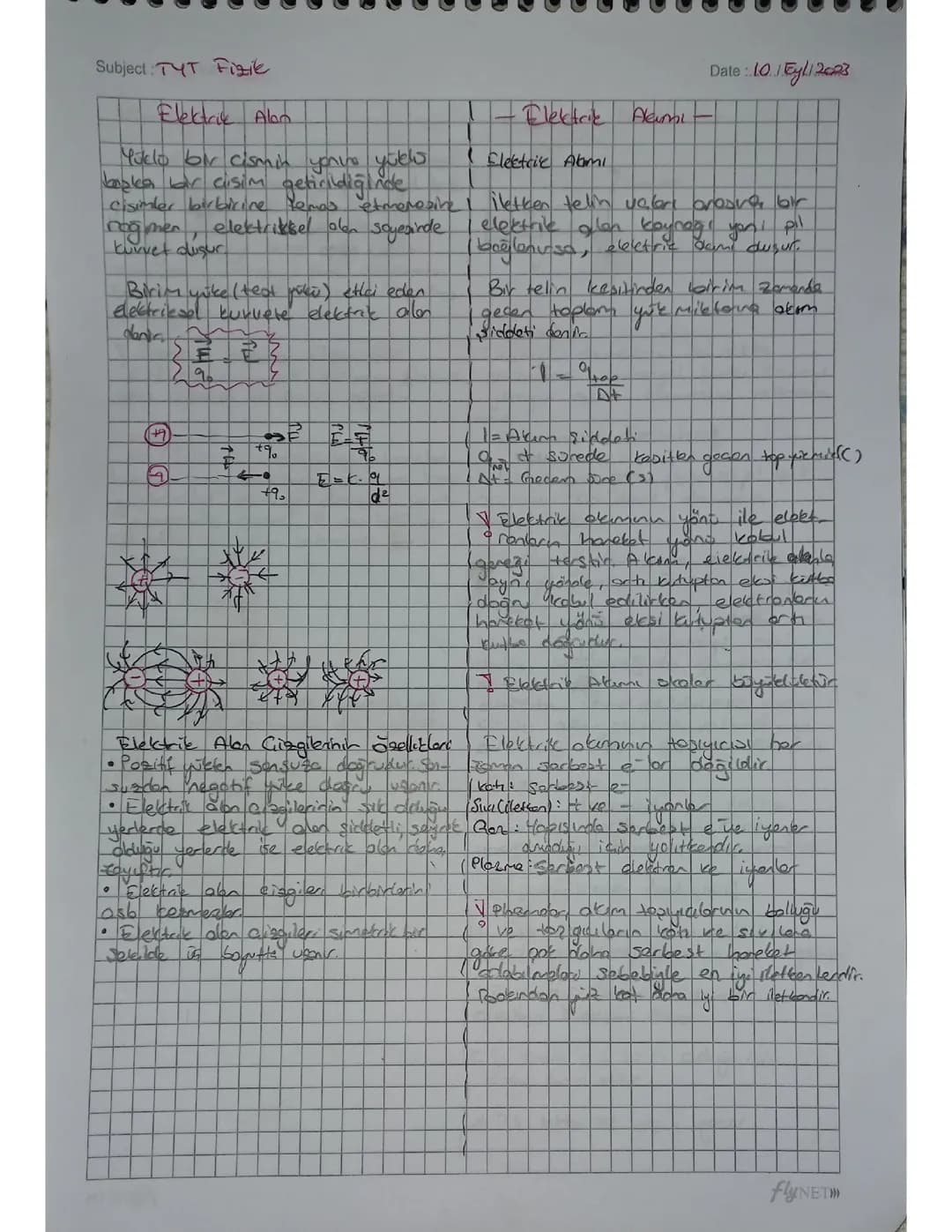

Elektrik Alanı ve Elektrik Akımı

Elektrik alanı, yüklü cisimlerin birbirlerine uyguladığı kuvvetin temelini oluşturur. Bu bölümde, elektrik alanının özellikleri ve elektrik akımının temel prensipleri ele alınmaktadır.

Tanım: Elektrik alanı, birim yüke etki eden elektriksel kuvvettir.

Elektrik alan çizgilerinin özellikleri şunlardır:

• Pozitif yükten sonsuza doğru yönelirler.
• Yoğun oldukları bölgelerde elektrik alan şiddeti yüksektir.
• Elektrik alan kaynağı yük veya pil olabilir.

Vurgu: Elektrik akımının taşıyıcısı, maddenin türüne göre değişir. Metallerde serbest elektronlar, sıvı ve gazlarda iyonlar, plazmada ise serbest elektronlar ve iyonlerdir.

Elektrik akımı, bir iletkenin kesitinden birim zamanda geçen toplam yük miktarı olarak tanımlanır. Akım şiddeti (I) formülü şöyledir:

I = ΔQ / Δt

Örnek: Plazmada akım taşıyıcılarının bolluğu ve parçacıkların çok daha serbest hareket edebilmeleri nedeniyle, plazma en iyi iletkendir.
