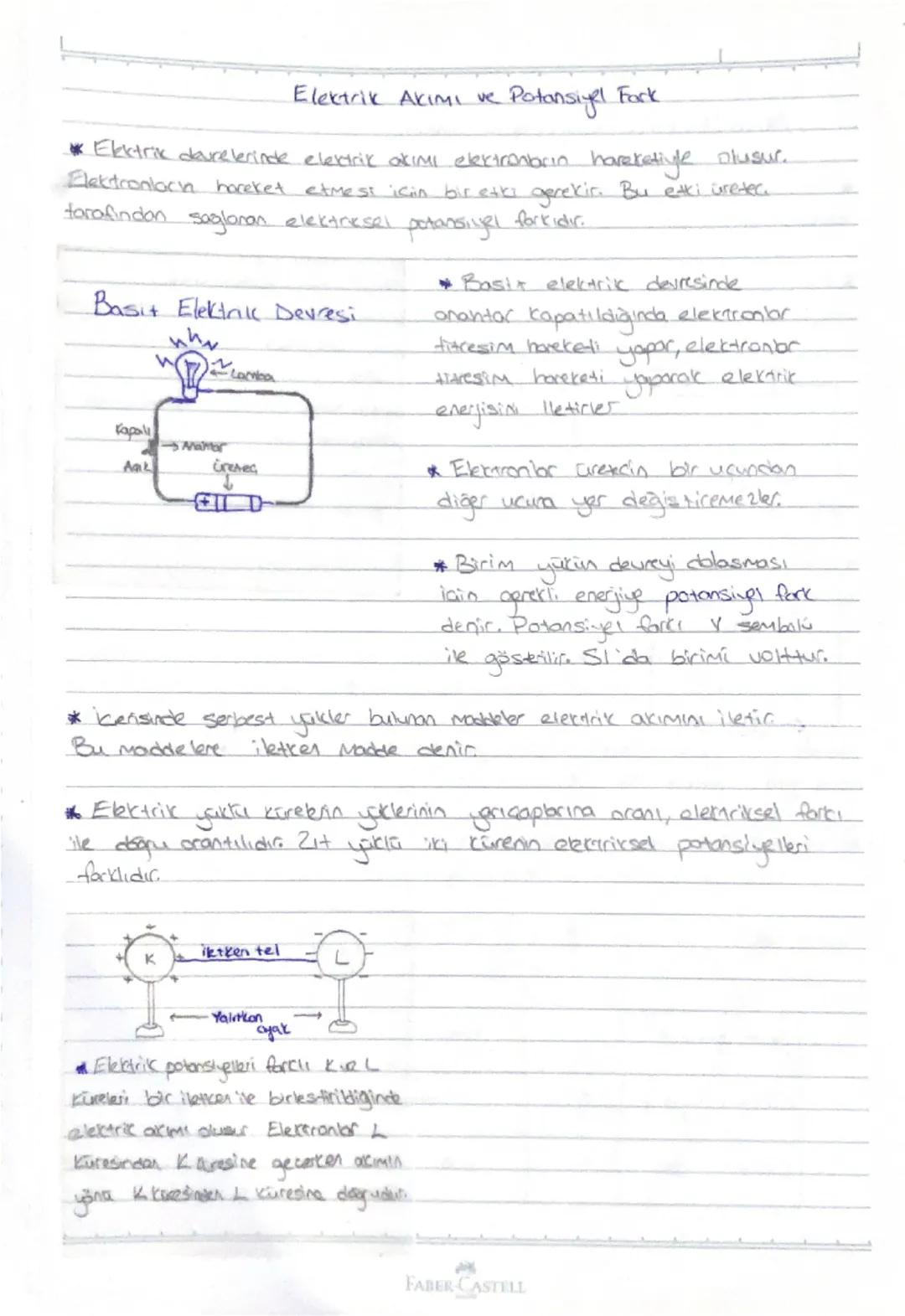

Elektrik Akımı ve Potansiyel Fark

Elektrik devrelerindeki elektrik akımı aslında elektronların hareketiyle oluşuyor. Elektronların hareket edebilmesi için bir "itici güç" gerekiyor - bu güç potansiyel fark oluyor.

Basit bir elektrik devresinde anahtar kapatıldığında elektronlar titreşim hareketi yaparak elektrik enerjisini ışık enerjisine dönüştürüyor. Elektronlar üretecin bir ucundan diğer ucuna yer değiştiremiyor, sadece titreşim yapıyorlar.

Potansiyel fark, birim yükün devreyi dolaşması için gerekli enerji miktarıdır. "V" harfiyle gösterilir ve birimi volt'tur. İçerisinde serbest yükler bulunan maddelere iletken deniyor.

💡 Dikkat: Elektronlar negatif kutuptan pozitif kutba hareket ederken, akım yönü pozitif kutuptan negatif kutba doğru kabul ediliyor!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

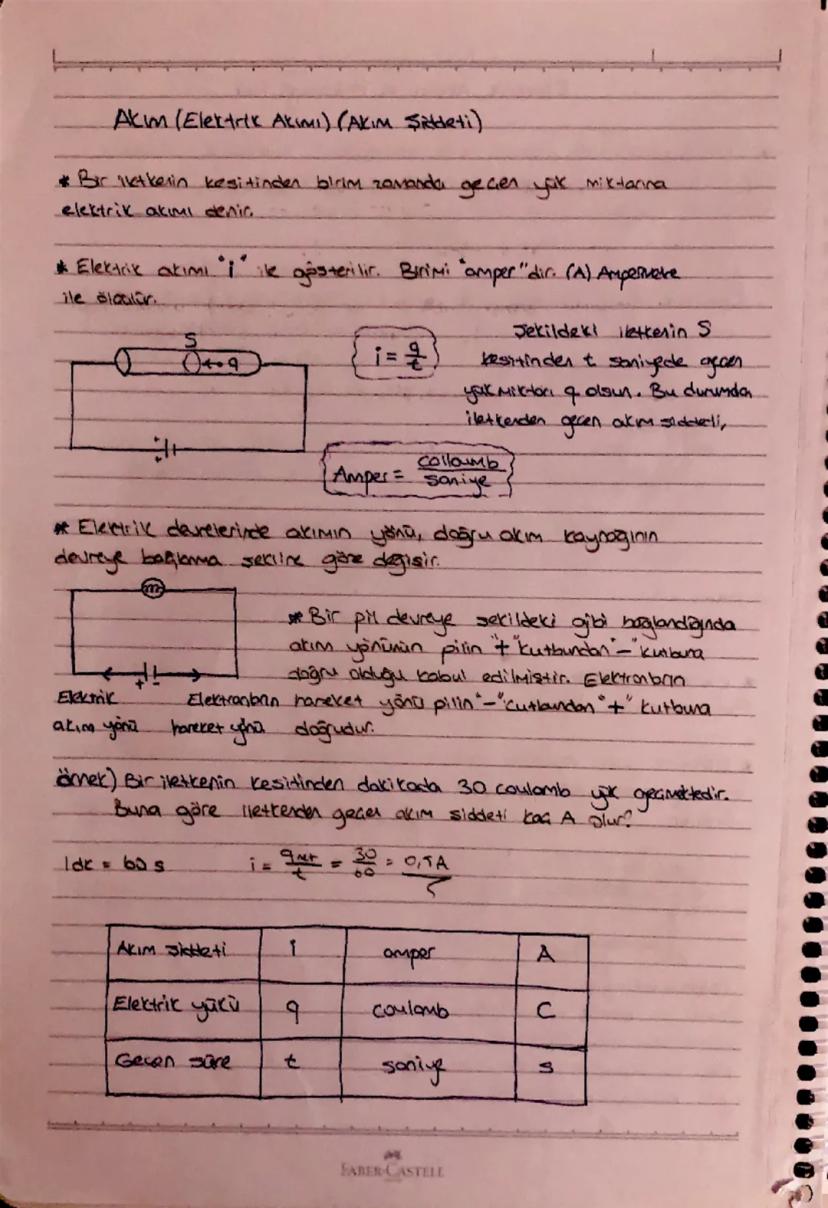

Elektrik Akımının Hesaplanması

Bir iletkenin kesitinden birim zamanda geçen yük miktarına elektrik akımı deniyor. "İ" harfiyle gösterilir ve birimi amper (A)'dır.

Akım şiddeti formülü: i = q/t şeklinde yazılıyor. Burada q yük miktarı (coulomb), t ise zaman (saniye) oluyor. 1 Amper = 1 Coulomb/saniye demek.

Elektrik devrelerinde akımın yönü, doğru akım kaynağının devreye bağlanma şekline göre değişiyor. Bir pil devreye bağlandığında akım yönü pilin (+) kutbundan (-) kutbuna doğru kabul ediliyor.

💡 Örnek: Bir iletkenden dakikada 30 coulomb yük geçiyorsa, akım şiddeti = 30/60 = 0,5 A olur.

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

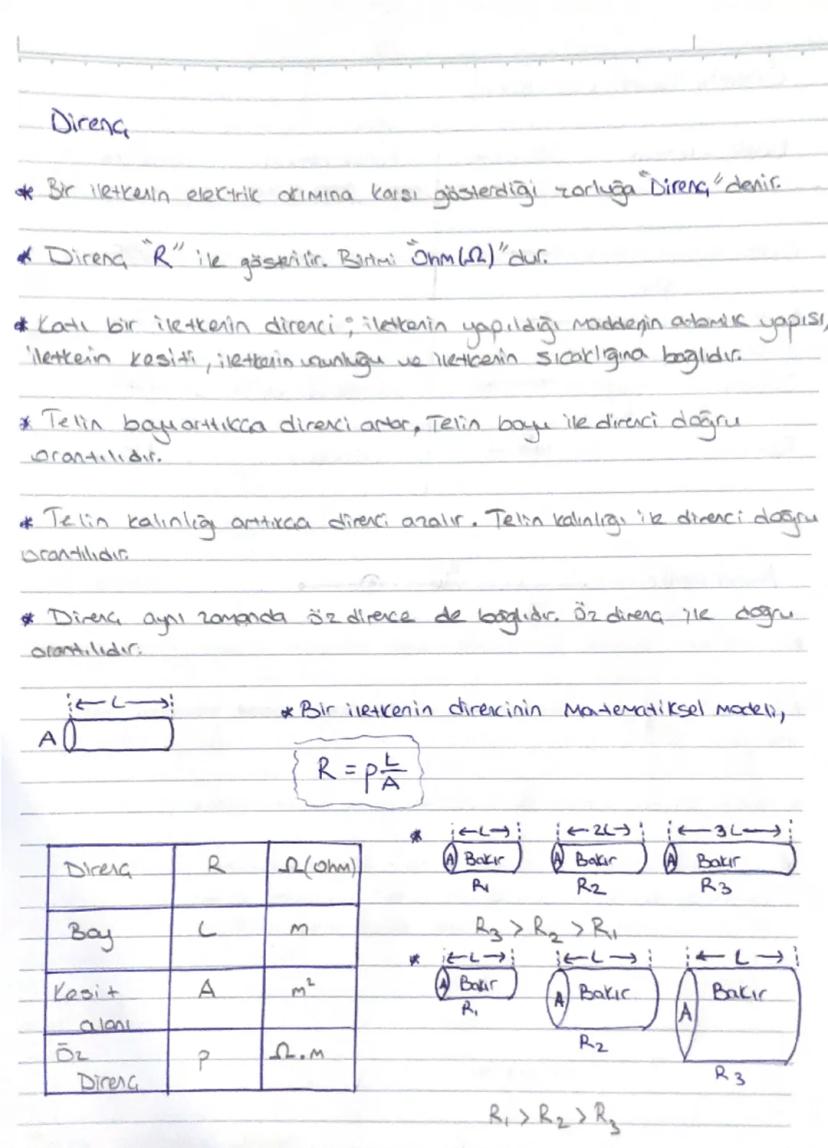

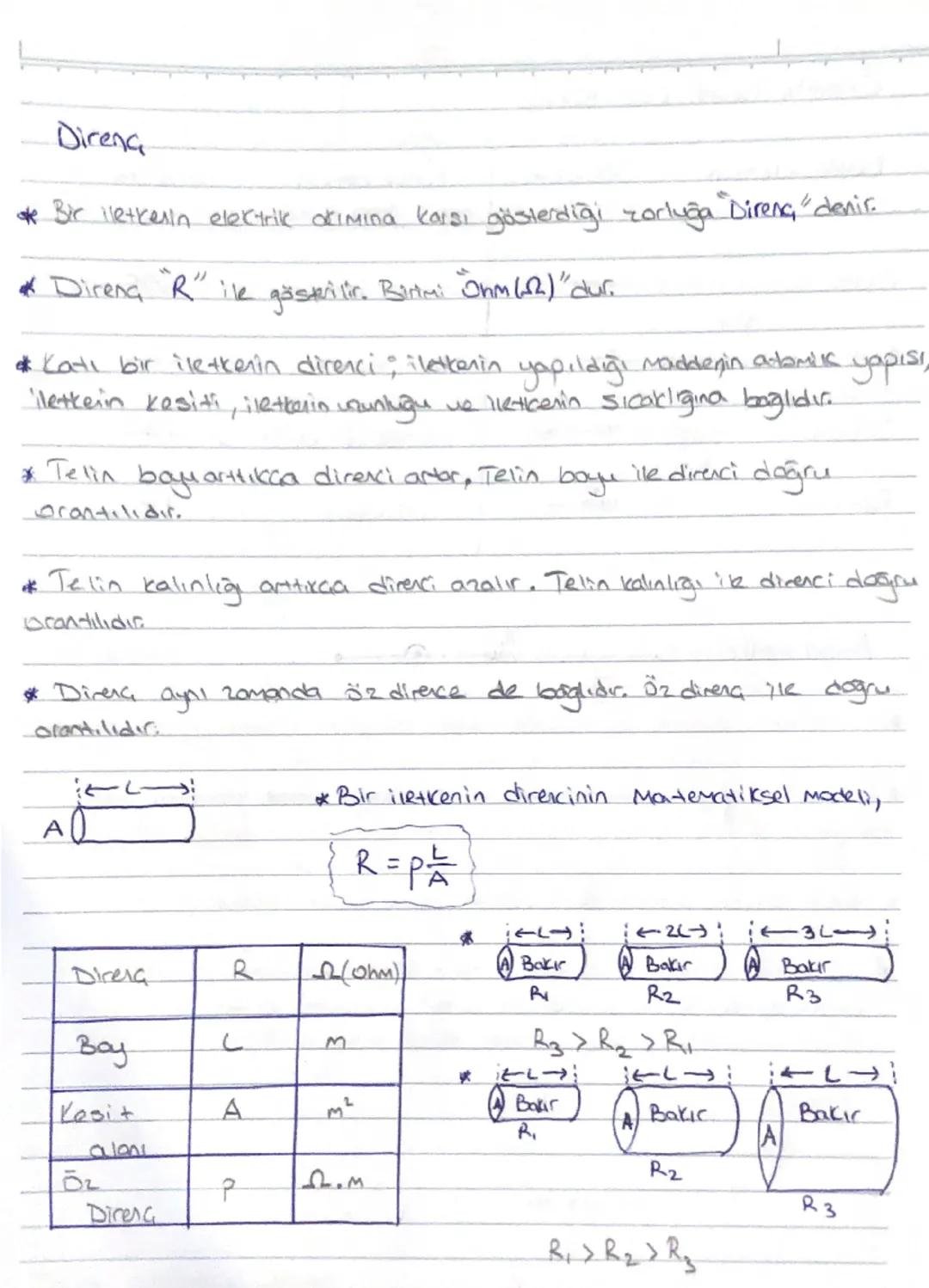

Elektrik Direnci

Bir iletkenin elektrik akımına karşı gösterdiği zorluğa direnç deniyor. "R" harfiyle gösterilir ve birimi ohm (Ω)'dur.

Bir iletkenin direnci dört faktöre bağlı: telin boyu, kalınlığı, malzemesi ve sıcaklığı. Tel uzadıkça direnci artar, kalınlaştıkça azalır. Bu ilişkiler matematiksel olarak R = ρ.L/A formülüyle ifade ediliyor.

Burada ρ (rho) öz direnç, L telin boyu, A ise kesit alanıdır. Öz direnç malzemeye özgü bir değerdir - bakırın öz direnci küçük, plastikinkiise çok büyüktür.

💡 Pratik Bilgi: Ev kablolarında bakır kullanılmasının sebebi öz direncinin çok düşük olması!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

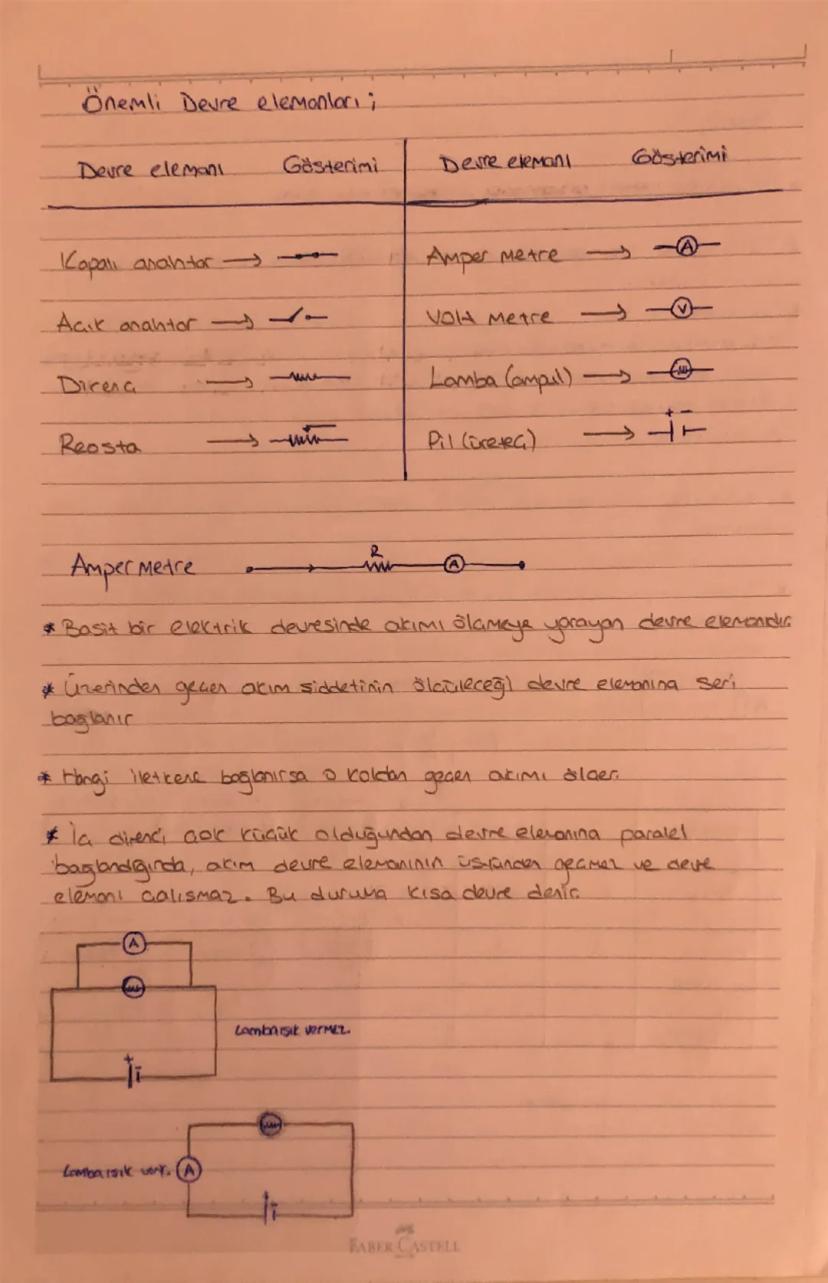

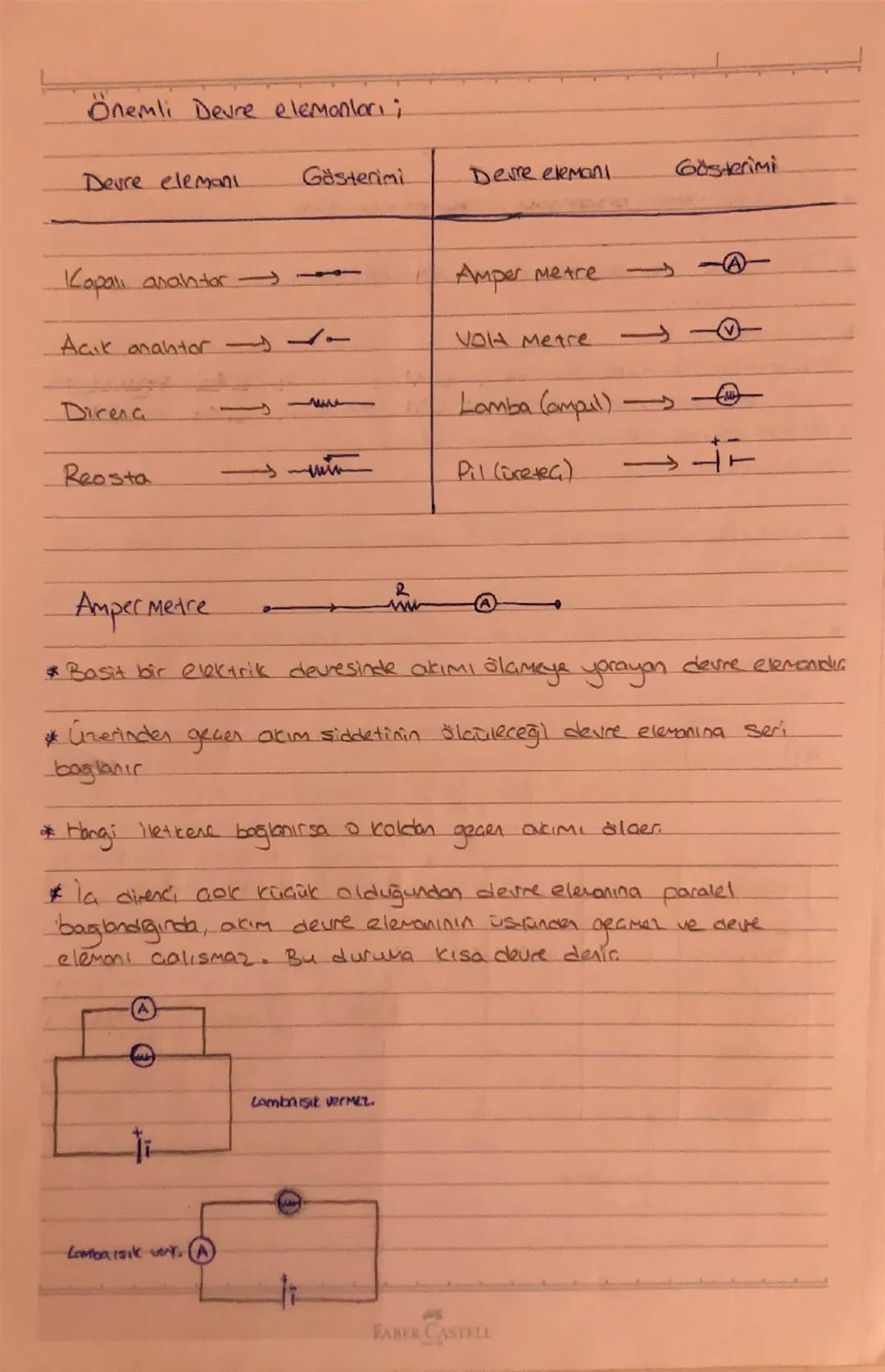

Devre Elemanları ve Gösterimleri

Elektrik devrelerinde kullanılan temel elemanlar var: ampermetre, voltmetre, lamba, direnç, pil ve reosta. Her birinin kendine özgü sembolü bulunuyor.

Ampermetre devredeki akım şiddetini ölçmek için kullanılıyor ve devreye seri bağlanıyor. İç direnci çok küçük olduğu için paralel bağlanırsa kısa devre yapar ve lamba söner.

Voltmetre ise potansiyel farkı ölçer ve paralel bağlanır. Seri bağlanırsa iç direnci çok büyük olduğu için akım geçmez, devre çalışmaz.

💡 Hatırla: Ampermetre seri, voltmetre paralel bağlanır - bu kuralı unutma!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

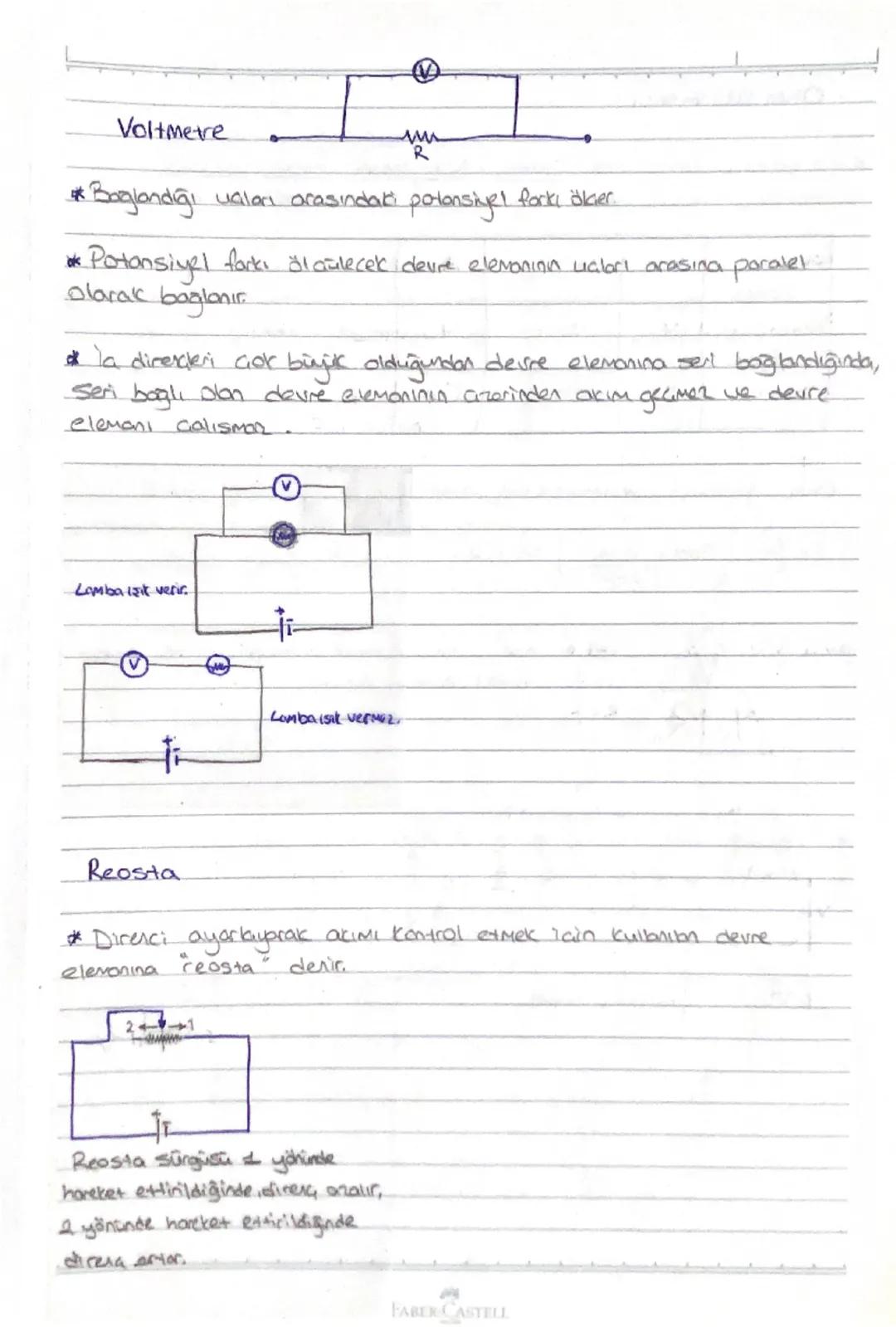

Voltmetre ve Reosta

Voltmetre bağlandığı noktalar arasındaki potansiyel farkı ölçer. Ölçüm yapılacak devre elemanının uçları arasına paralel olarak bağlanır çünkü iç direnci çok büyüktür.

Voltmetre yanlış şekilde seri bağlanırsa, büyük iç direnci nedeniyle devre elemanından akım geçmez ve o eleman çalışmaz. Bu durumda lamba ışık vermez.

Reosta ise direnci ayarlayarak akımı kontrol etmek için kullanılan devre elemanıdır. Sürgüsü hareket ettirilerek direnç değeri değiştirilebilir - bir yöne gidince direnç azalır, diğer yöne gidince artar.

💡 İpucu: Reosta ile evdeki dimmer anahtarları aynı mantıkla çalışır!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

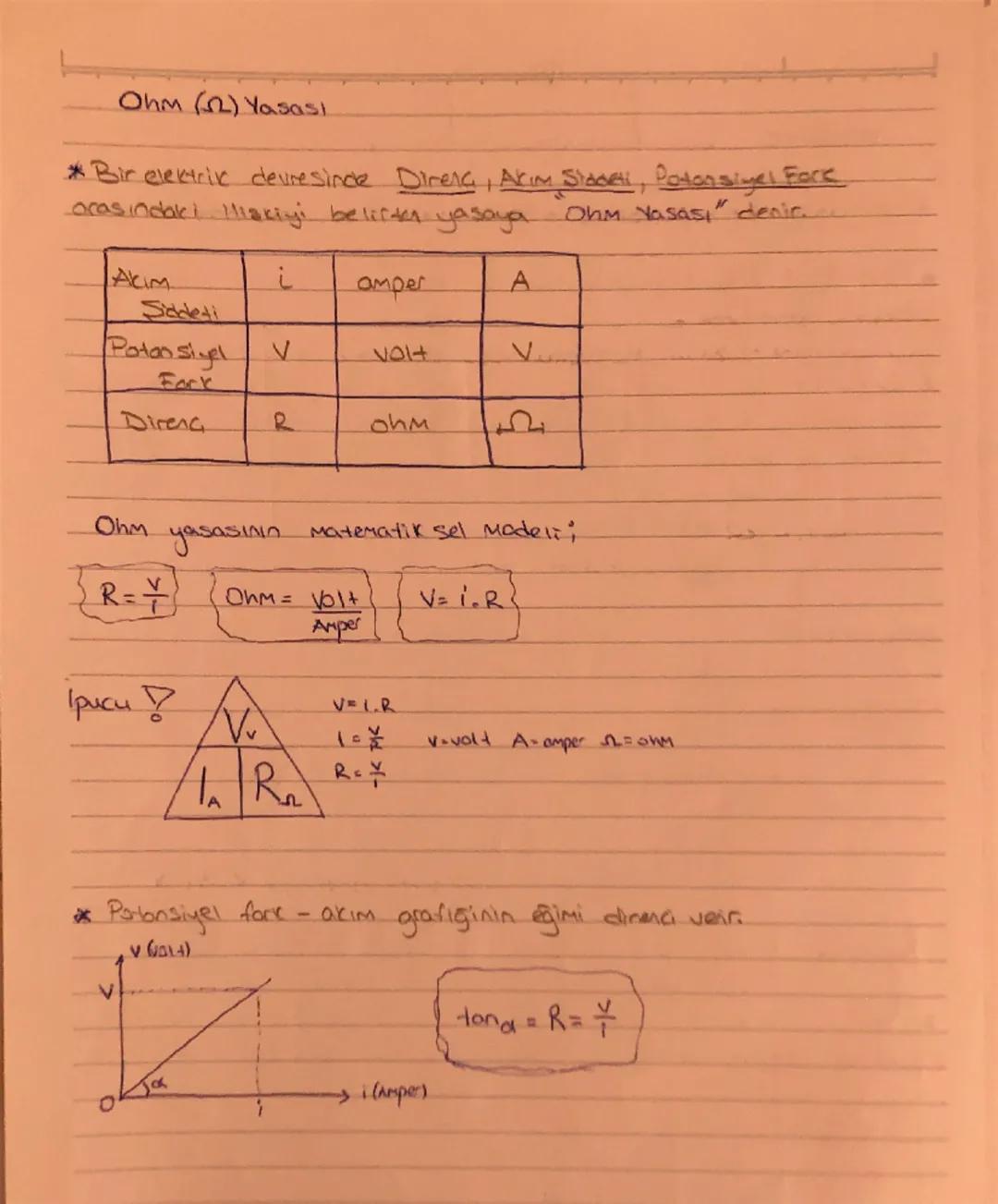

Ohm Yasası

Bir elektrik devresinde direnç, akım şiddeti ve potansiyel fark arasındaki ilişkiyi belirten yasaya Ohm Yasası denir. Bu yasa elektriğin temel kuralıdır.

Ohm yasasının matematiksel ifadesi: V = I × R şeklindedir. Buradan R = V/I ve I = V/R formülleri de çıkarılabilir. V volt cinsinden gerilim, I amper cinsinden akım, R ise ohm cinsinden dirençtir.

Potansiyel fark - akım grafiğinde eğim direnç değerini verir. Grafikteki doğrunun eğimi ne kadar dik olursa direnç o kadar büyük demektir.

💡 Formül Hatırlatması: Ohm yasasını V = I × R şeklinde ezberle, diğer formüller buradan çıkar!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

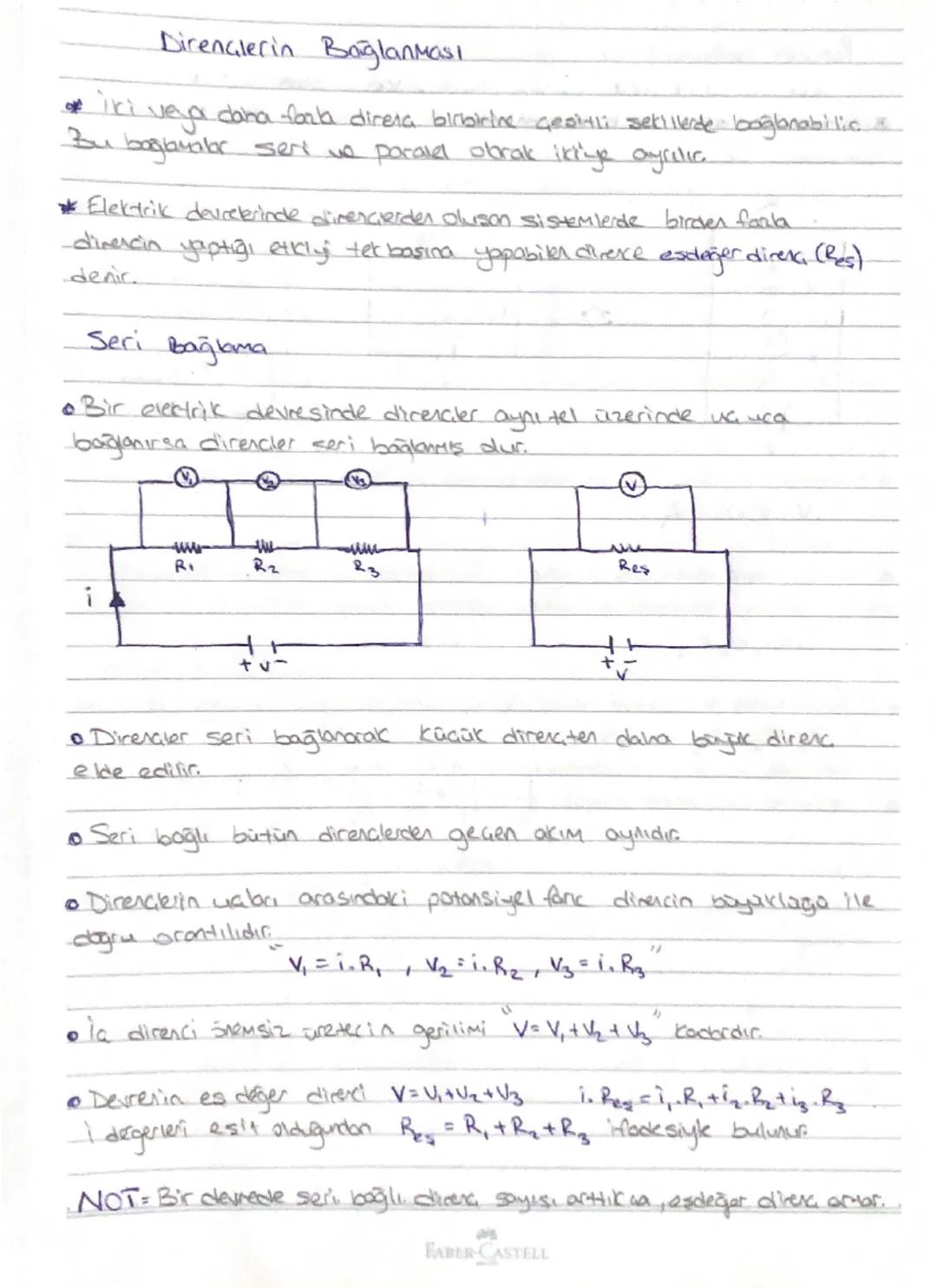

Dirençlerin Seri Bağlanması

İki veya daha fazla direnç birbirine farklı şekillerde bağlanabilir. Bu bağlantılar seri ve paralel olarak ikiye ayrılır. Birden fazla direncin yaptığı etkiyi tek başına yapabilen dirence eşdeğer direnç (Req) denir.

Seri bağlamada dirençler aynı tel üzerinde uç uca bağlanır. Seri bağlı bütün dirençlerden geçen akım aynı olur: I₁ = I₂ = I₃.

Dirençlerin uçları arasındaki potansiyel farklar direncin büyüklüğü ile doğru orantılıdır: V₁ = I×R₁, V₂ = I×R₂. Toplam gerilim: V = V₁ + V₂ + V₃ olur.

💡 Seri Bağlama Kuralı: Req = R₁ + R₂ + R₃... Seri bağlamada eşdeğer direnç her zaman en büyük dirençten daha büyük olur!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

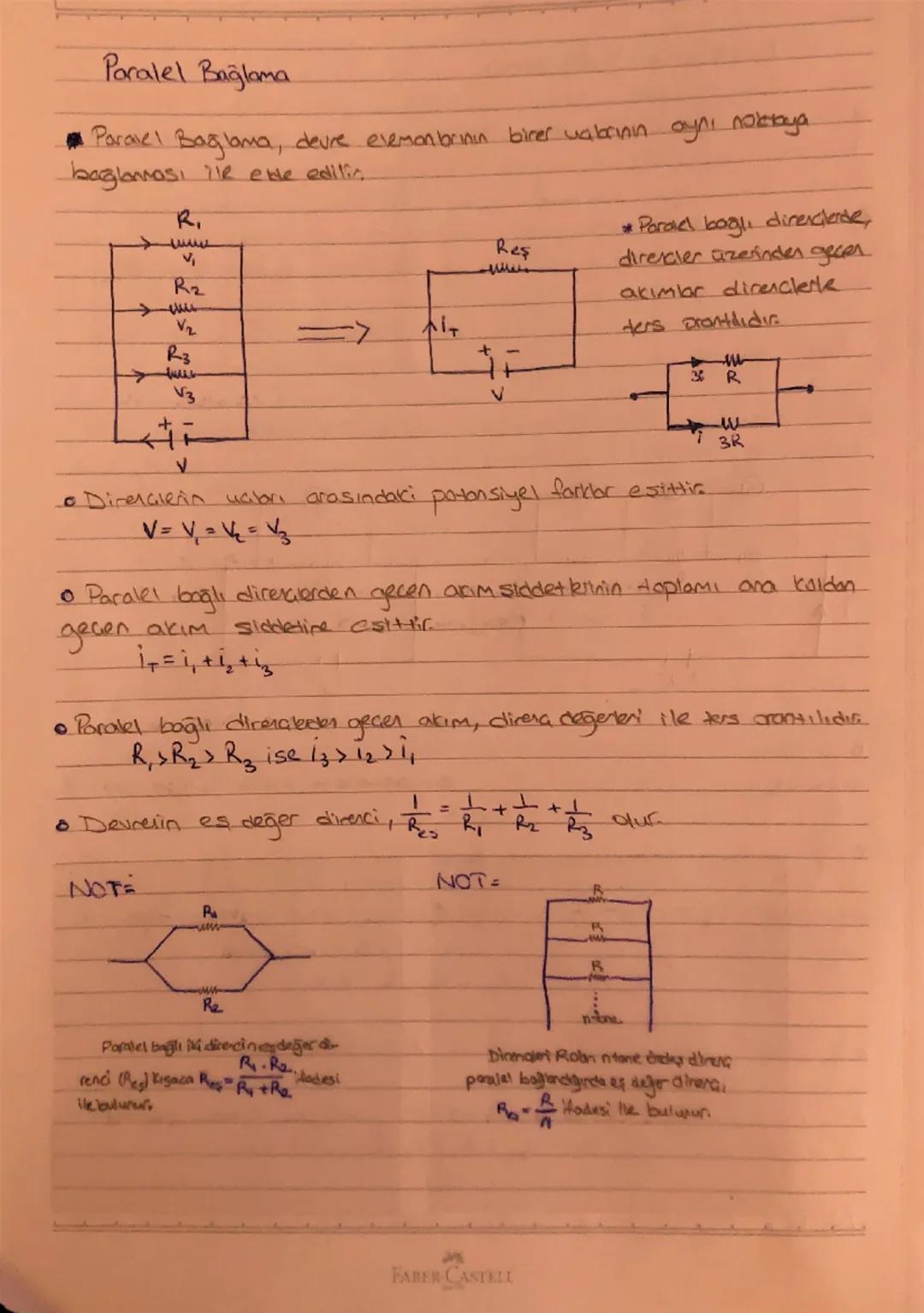

Dirençlerin Paralel Bağlanması

Paralel bağlamada devre elemanlarının birer uçları aynı noktaya bağlanır. Paralel bağlı dirençlerde akımlar dirençlerle ters orantılıdır - küçük dirençten daha fazla akım geçer.

Dirençlerin uçları arasındaki potansiyel farklar eşittir: V₁ = V₂ = V₃. Paralel bağlı dirençlerden geçen akım şiddetlerinin toplamı ana koldan gelen akım şiddetine eşittir: I = I₁ + I₂ + I₃.

İki direncin paralel bağlanması durumunda eşdeğer direnç: 1/Req = 1/R₁ + 1/R₂ formülüyle bulunur. İki eşit direncin paralel bağlanmasında Req = R/2 olur.

💡 Paralel Bağlama Kuralı: Paralel bağlamada eşdeğer direnç her zaman en küçük dirençten daha küçük olur!

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

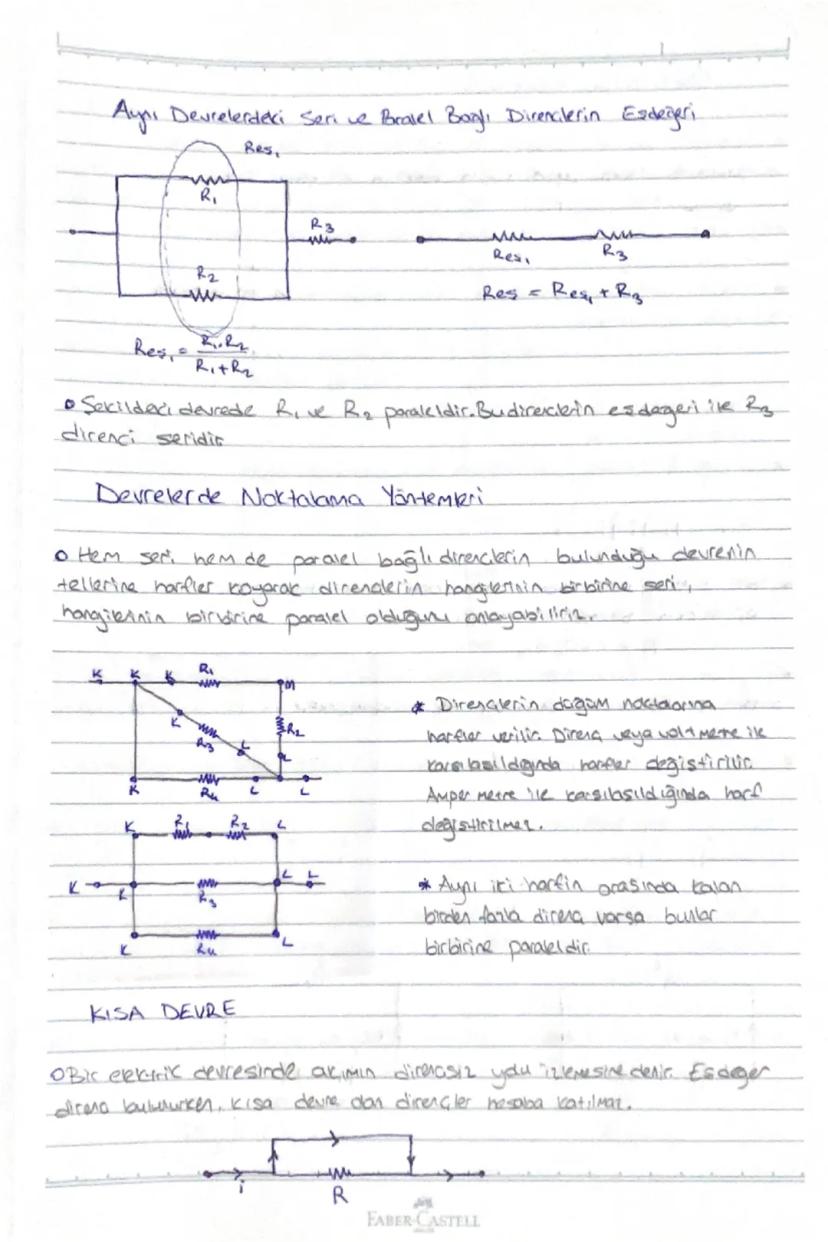

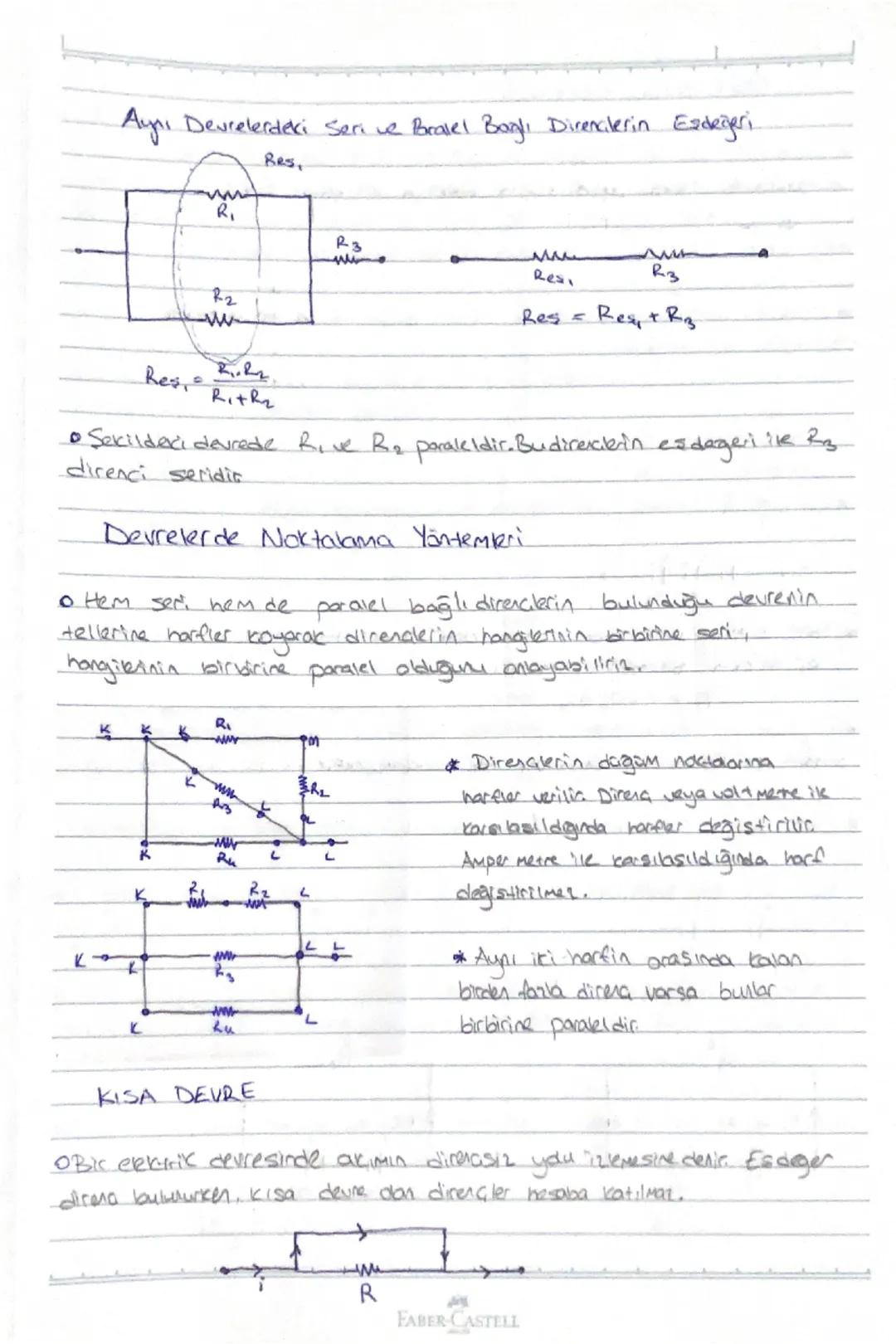

Karışık Devrelerde Direnç Hesabı

Hem seri hem paralel bağlı dirençlerin bulunduğu devrelerde noktalama yöntemi kullanılır. Devrenin tellerine harfler koyarak hangi dirençlerin seri, hangilerinin paralel olduğunu anlarız.

Dirençlerin doğum noktalarına harfler verilir. Aynı iki harfin arasında kalan birden fazla direnç varsa bunlar birbirine paraleldir. Farklı harflerle ayrılan dirençler ise seridir.

Kısa devre durumunda akım dirençsiz yolu izler. Eşdeğer direnç bulunurken kısa devre olan dirençler hesaba katılmaz çünkü akım onları kullanmaz.

💡 Çözüm Stratejisi: Karışık devrelerde önce paralel grupları çöz, sonra seri bağlantıları hesapla!
