Elektrik akımı, günlük hayatımızın vazgeçilmez bir parçası! Evinizdeki ışıklardan telefonunuzun şarjına kadar her şey elektrik akımı sayesinde çalışıyor. Bu konu, fizik derslerinde en çok soru çıkan konulardan biri olduğu için iyice anlamak çok önemli.

10.SINIF ELEKTRİK VE MANYETİZMA – 1. sayfa

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

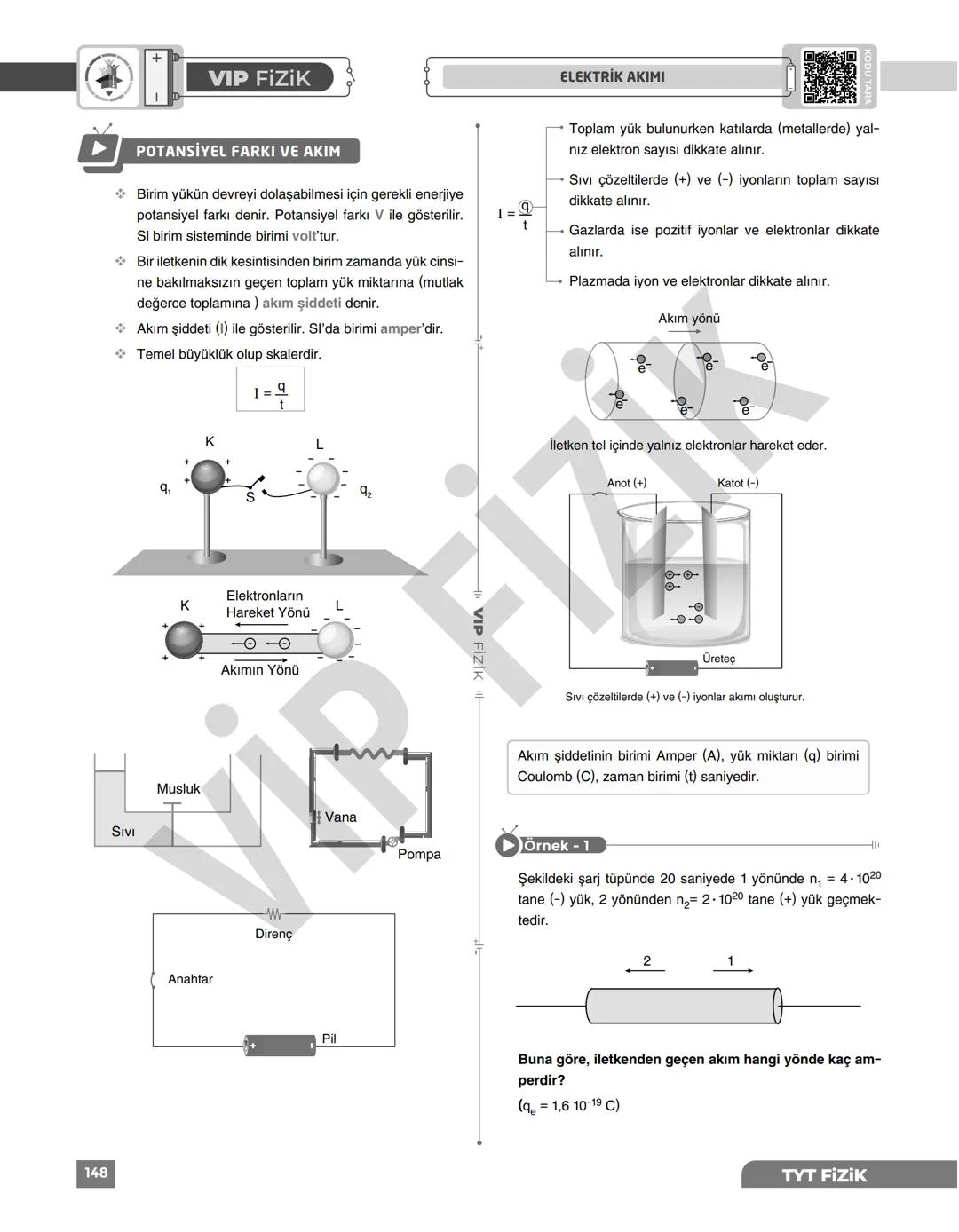

Potansiyel Farkı ve Akım Temelleri

Elektrik akımını anlayabilmek için önce potansiyel farkı kavramını kavramak gerekiyor. Bu, birim yükün devreyi dolaşabilmesi için gereken enerji miktarıdır ve V ile gösterilir. Birimi volt'tur.

Akım şiddeti ise bir iletkenin kesitinden birim zamanda geçen toplam yük miktarına denir. I = q/t formülüyle hesaplanır ve birimi amperdir. Bu skalr bir büyüklüktür yani yönü yoktur.

Akımın yönü konusunda dikkat etmen gereken önemli bir nokta var: elektronlar (-) kutuptan (+) kutba hareket eder, ama akımın yönü (+)'dan (-)'ye doğru kabul edilir. Farklı ortamlarda farklı yük taşıyıcıları akımı oluşturur - metallerde elektronlar, çözeltilerde iyonlar.

💡 İpucu: Akım hesaplamalarında hangi ortamda olduğuna dikkat et! Metallerde sadece elektronları, çözeltilerde hem pozitif hem negatif iyonları say.

10.SINIF ELEKTRİK VE MANYETİZMA – 2. sayfa

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

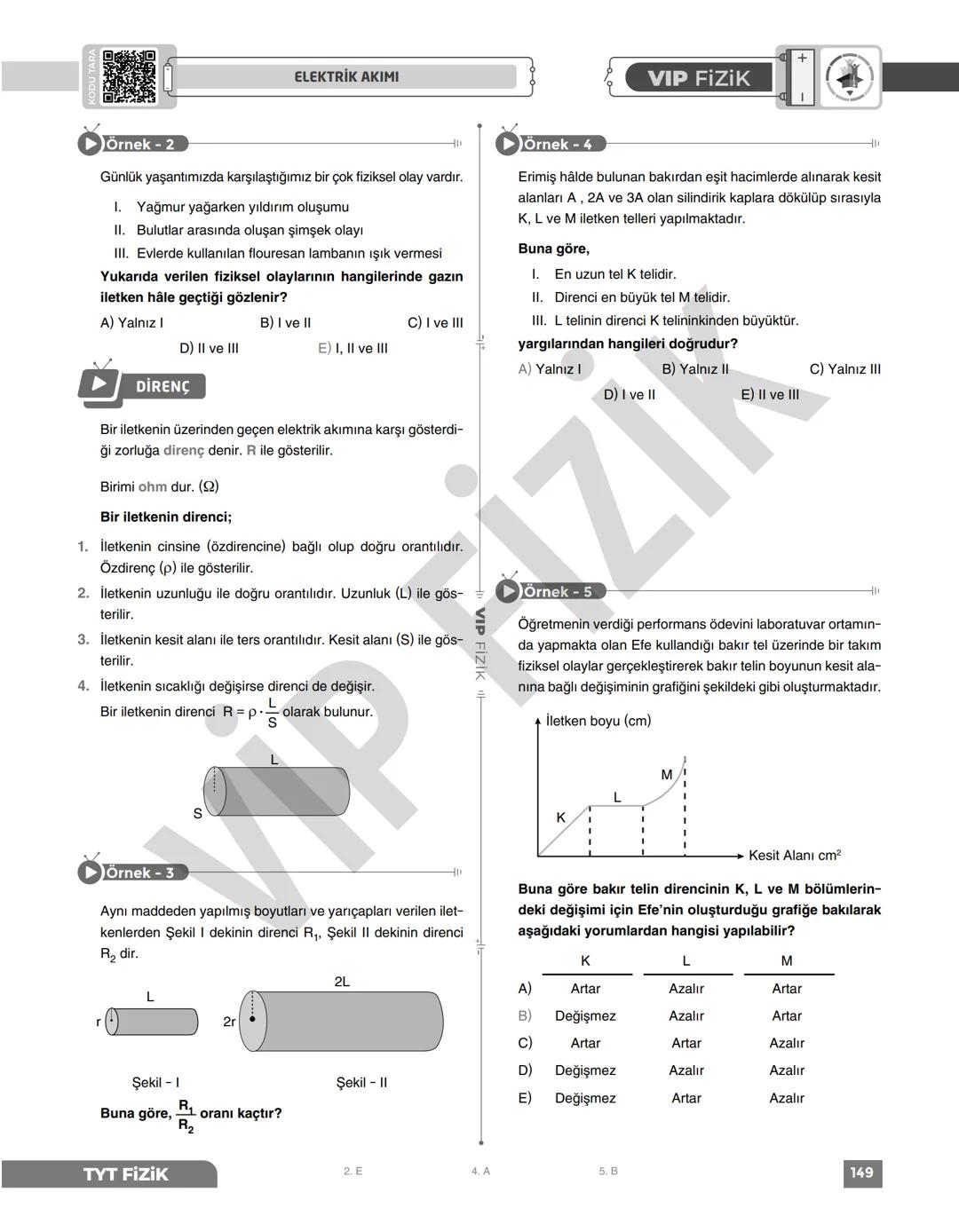

Direnç ve Ohm Kanunu

Direnç, bir iletkenin akıma karşı gösterdiği zorlukluk olarak düşünebilirsin. R ile gösterilir ve birimi ohm'dur (Ω). Direnç dört faktöre bağlıdır: malzemenin cinsi, uzunluğu, kesit alanı ve sıcaklığı.

Direnç formülü R = ρL/S şeklindedir. Uzunluk arttıkça direnç artar, kesit alanı büyüdükçe direnç azalır. Bunu su borusuna benzetebilirsin - uzun boru daha çok direnç, kalın boru daha az direnç oluşturur.

Ohm Kanunu fizikteki en temel yasalardan biridir: V = I × R. Bu formülle potansiyel farkı, akım ve direnci birbirinden hesaplayabilirsin. Grafikte V-I ilişkisi düz bir çizgi oluşturur ve eğim dirence eşittir.

💡 İpucu: Sınavlarda en çok çıkan soru tipi! V = IR formülünü ezberle ve üçgenle hatırla: V üstte, I ve R altta yan yana.

10.SINIF ELEKTRİK VE MANYETİZMA – 3. sayfa

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

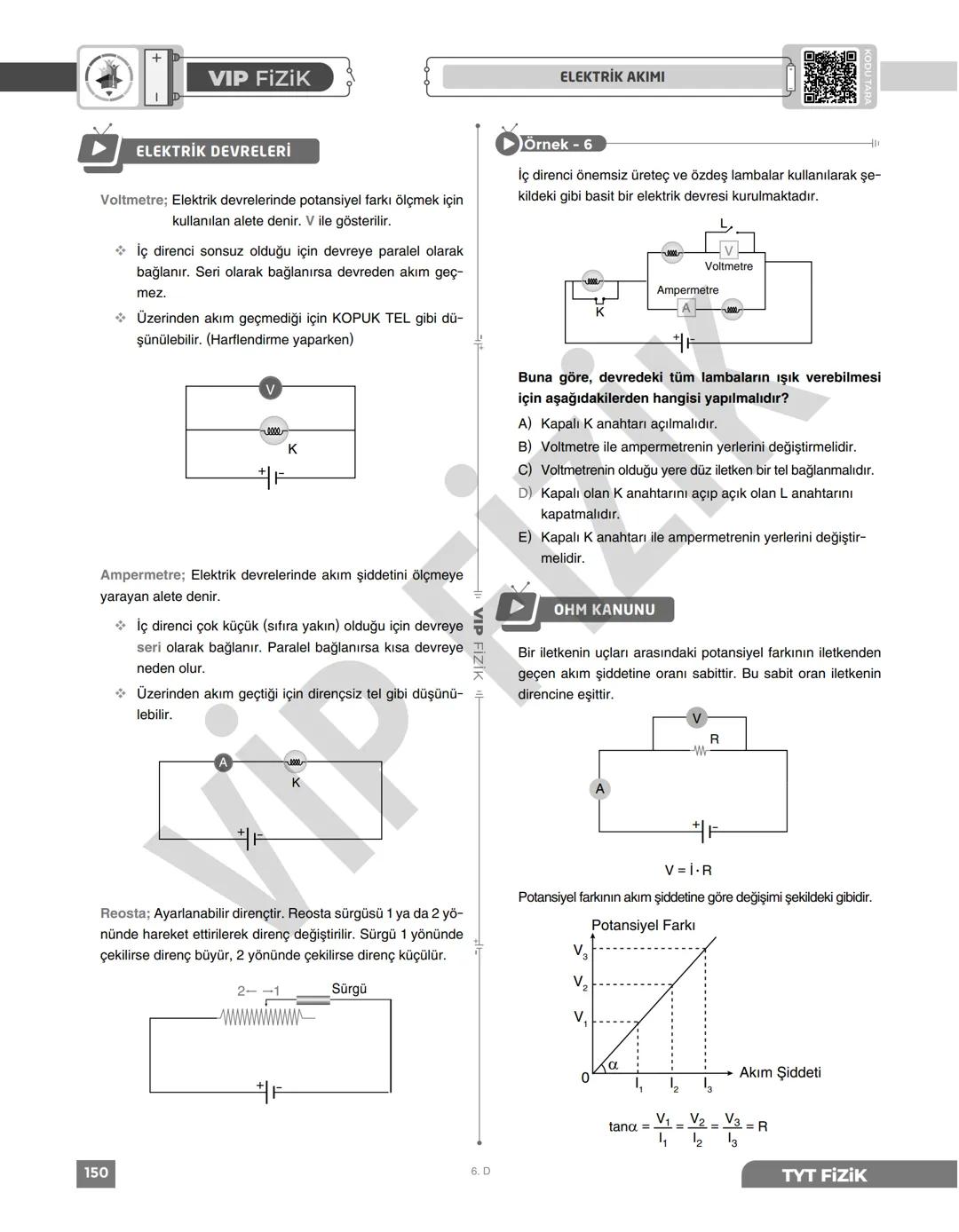

Elektrik Devre Elemanları

Voltmetre potansiyel farkı ölçer ve devreye paralel bağlanır. İç direnci çok büyük olduğu için üzerinden akım geçmez - sanki kopuk tel gibi düşün. Seri bağlarsan devre çalışmaz!

Ampermetre akım şiddetini ölçer ve devreye seri bağlanır. İç direnci çok küçük olduğu için dirençsiz tel gibi davranır. Paralel bağlarsan kısa devre yaparsın, bu çok tehlikeli!

Reosta ayarlanabilir dirençtir. Sürgüyü hareket ettirerek devredeki direnci kontrol edebilirsin. Sürgüyü tel boyunca uzatırsan direnç artar, kısaltırsan azalır.

💡 İpucu: Voltmetre Paralel, Ampermetre Seri! Bu kuralı asla unutma - sınavların favorisi bu konu.

10.SINIF ELEKTRİK VE MANYETİZMA – 4. sayfa

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

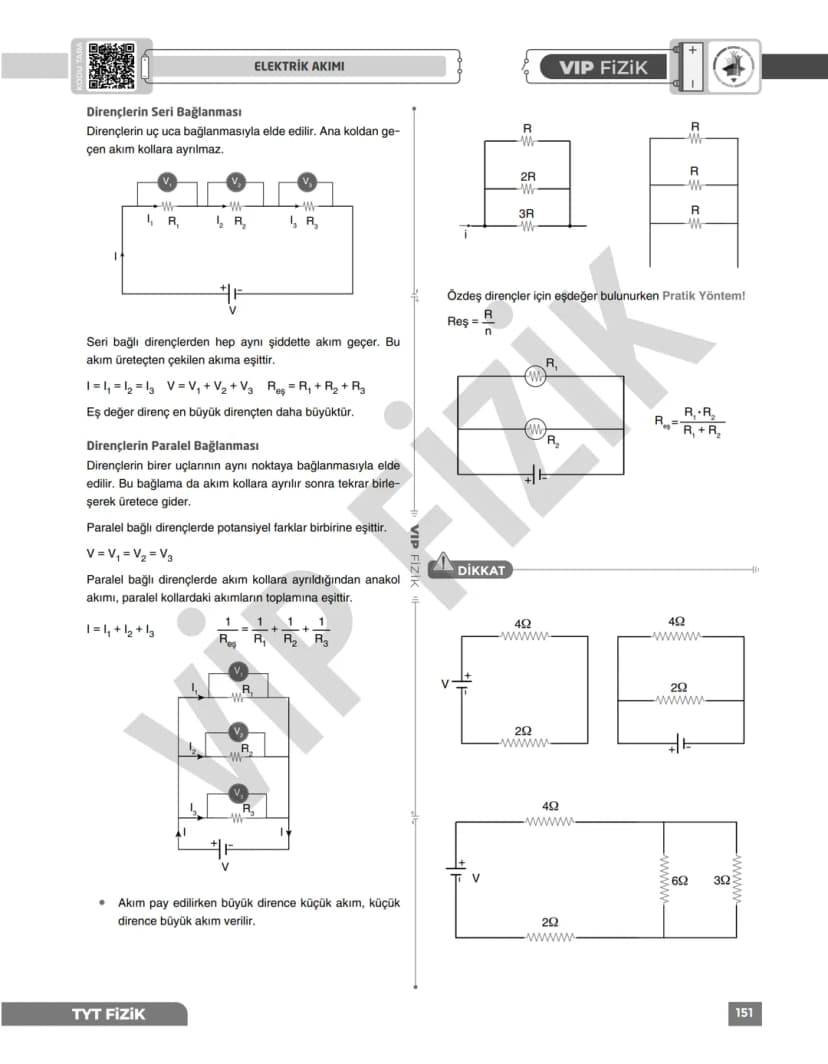

Dirençlerin Bağlanma Şekilleri

Seri bağlamada dirençler uç uca bağlanır. Tüm dirençlerden aynı akım geçer $I₁ = I₂ = I₃$ , voltajlar toplanır $V = V₁ + V₂ + V₃$ , eşdeğer direnç de dirençlerin toplamına eşittir $Res = R₁ + R₂ + R₃$ .

Paralel bağlamada dirençlerin uçları aynı noktalara bağlanır. Tüm dirençlerde aynı voltaj vardır $V₁ = V₂ = V₃$ , akımlar toplanır $I = I₁ + I₂ + I₃$ . Eşdeğer direnç için 1/Res = 1/R₁ + 1/R₂ + 1/R₃ formülünü kullanırsın.

Paralel bağlamada büyük dirence küçük akım, küçük dirence büyük akım gider. Özdeş dirençler paralel bağlandığında eşdeğer direnç Res = R/n olur (n: direnç sayısı).

💡 İpucu: Seri bağlamada eşdeğer direnç en büyük dirençten büyük, paralel bağlamada en küçük dirençten küçük olur!

10.SINIF ELEKTRİK VE MANYETİZMA – 5. sayfa

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

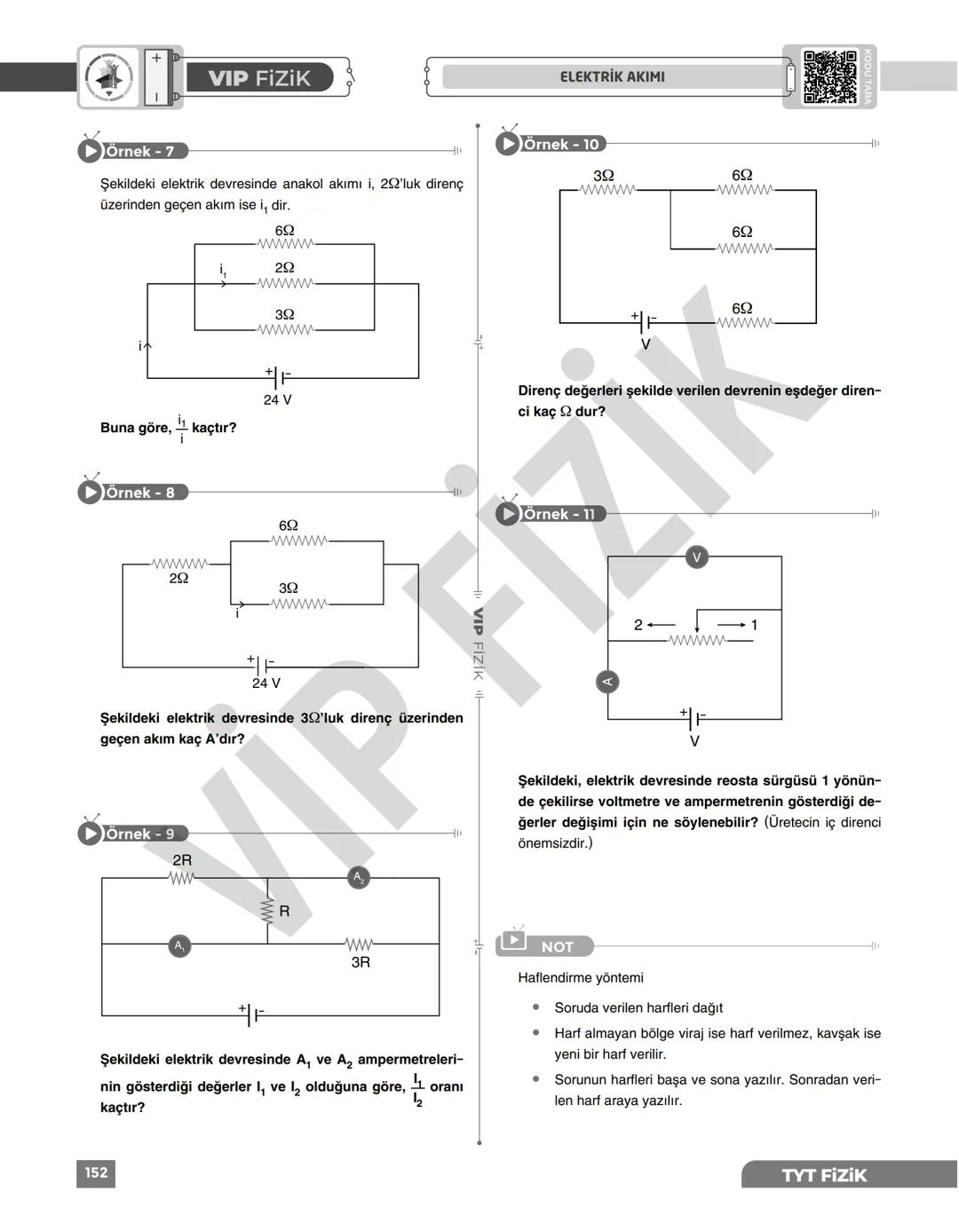

Karma Devreler ve Problem Çözme

Gerçek hayattaki devreler genellikle seri ve paralel bağlamaların karışımından oluşur. Bu karma devreleri çözerken adım adım ilerlemen gerekir. Önce paralel kısımları, sonra seri kısımları hesapla.

Devre analizinde harflendirme yöntemi çok işe yarar. Devrenin farklı noktalarına harfler vererek akım ve voltaj hesaplamalarını kolaylaştırabilirsin. Aynı tel üzerindeki noktalara aynı harf ver.

Reosta içeren devrelerde, sürgü hareket ettirildiğinde direnç değişir. Bu da devredeki akım ve voltaj değerlerini etkiler. Direnç artarsa akım azalır, direnç azalırsa akım artar.

💡 İpucu: Karma devre sorularında panik yapma! Devreyi parçalara ayır ve basit bağlamalardan başlayarak çöz.

10.SINIF ELEKTRİK VE MANYETİZMA – 6. sayfa

Ders notlarını görmek için kaydol.
Ücretsiz!

Tüm belgeleri görebilirsin
Notlarını Yükselt
Milyonlarca öğrenciye katıl

Kaydolduğunda Hizmet Şartları ve Gizlilik Politikasını kabul etmiş olursun

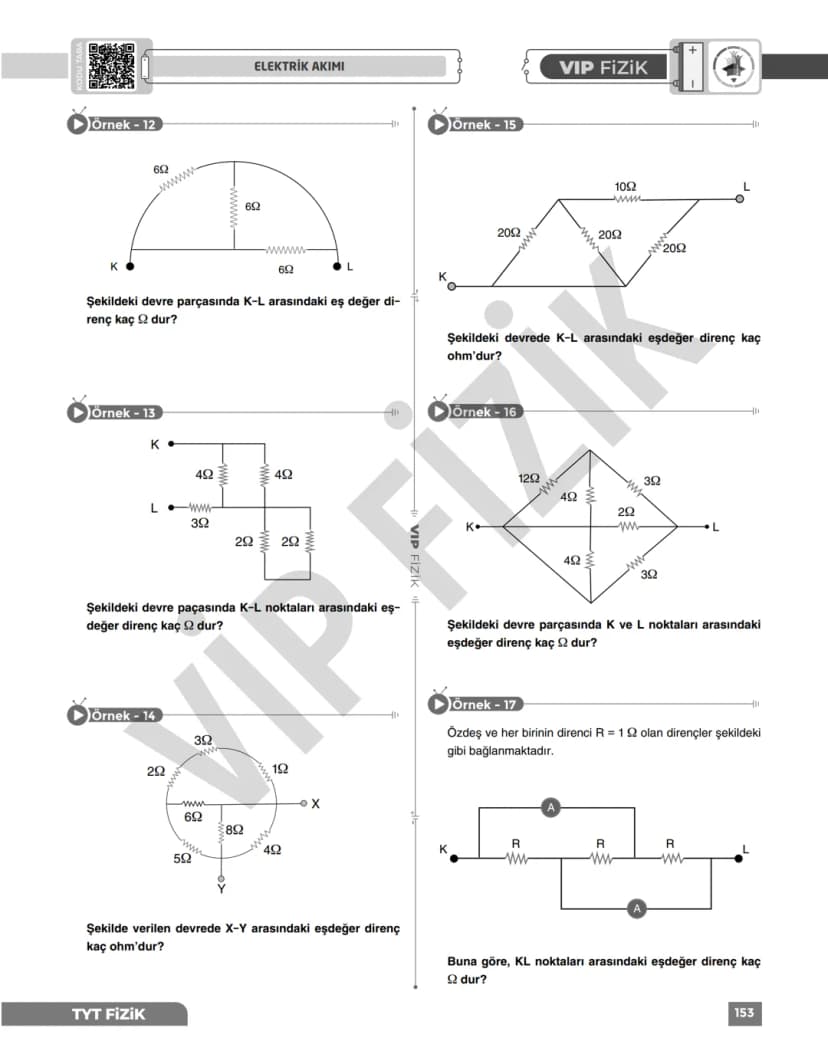

İleri Seviye Devre Analizleri

Karmaşık devre parçalarında eşdeğer direnç bulurken sistematik yaklaşım şart. Devreyi sadeleştirerek en basit hale getir. Bazen aynı potansiyeldeki noktaları birleştirmek sorunu kolaylaştırır.

Köprü devreleri ve delta-yıldız dönüşümleri gibi ileri seviye konular da var. Bu tür sorularda devrenin simetrisini kullanarak bazı dalların eşit akım taşıdığını fark edebilirsin.

Özdeş dirençlerden oluşan karmaşık devrelerde simetriden yararlan. Eşit uzaklıktaki noktalar genellikle aynı potansiyeldedir ve aralarında akım geçmez.

💡 İpucu: Zor görünen devre sorularında önce devrenin simetrik kısımlarını bul - bu çoğu zaman sorunun anahtarıdır!
