Elektrik devreleri günlük hayatımızda çok önemli bir yer tutuyor! Evinizdeki...
Fen Bilimleri804 görüntüleme·Güncellendi Jun 3, 2026·3 sayfaFen Bilimleri 7. Sınıf Elektrik Devreleri Konu Anlatımı
aybike@aybike_524op
1 / 3
1
of 3

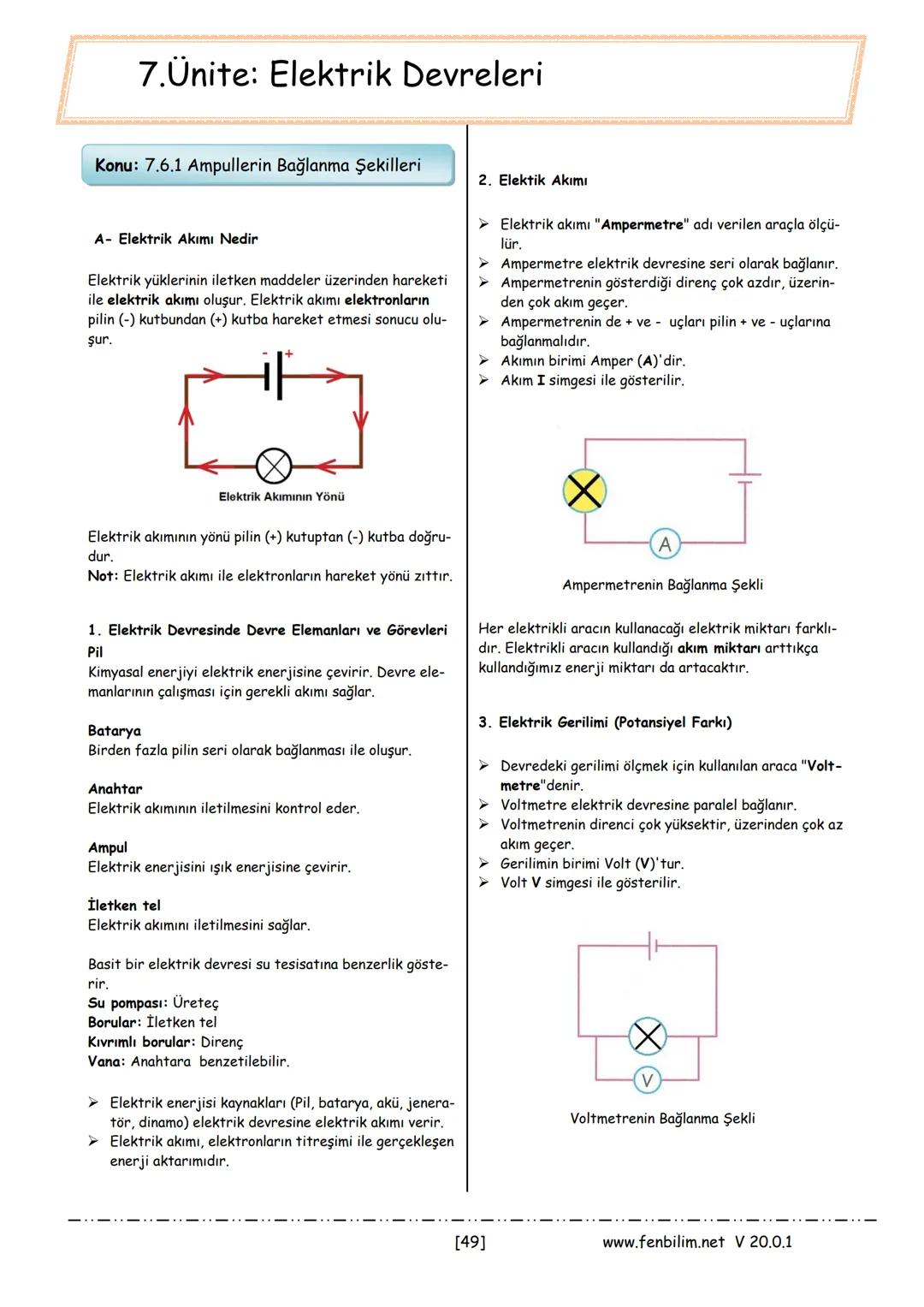

Elektrik Akımı ve Devre Elemanları
Elektrik akımı aslında elektronların hareket etmesidir! Pilin (-) kutbundan (+) kutba doğru akan bu elektronlar, devremizdeki ampullerin yanmasını sağlar. Çok basit ama çok önemli bir olay.
Ampermetre ile elektrik akımını ölçeriz ve birimi Amper (A)'dir. Dikkat: Ampermetre devreye seri olarak bağlanır! Voltmetre ise gerilimi ölçer ve paralel bağlanır.
Elektrik devresindeki elemanların kendine özgü görevleri var. Pil elektrik enerjisi verir, ampul bu enerjiyi ışığa çevirir, anahtar devreyi açıp kapatır. Bu sistem tıpkı evdeki su tesisatı gibi çalışır - su pompası pilin, borular iletken tellerin görevini görür.
💡 Önemli Not: Elektrik akımının yönü pil (+)'den (-)'ye doğrudur, ama elektronlar tam tersi yönde hareket eder!
2
of 3

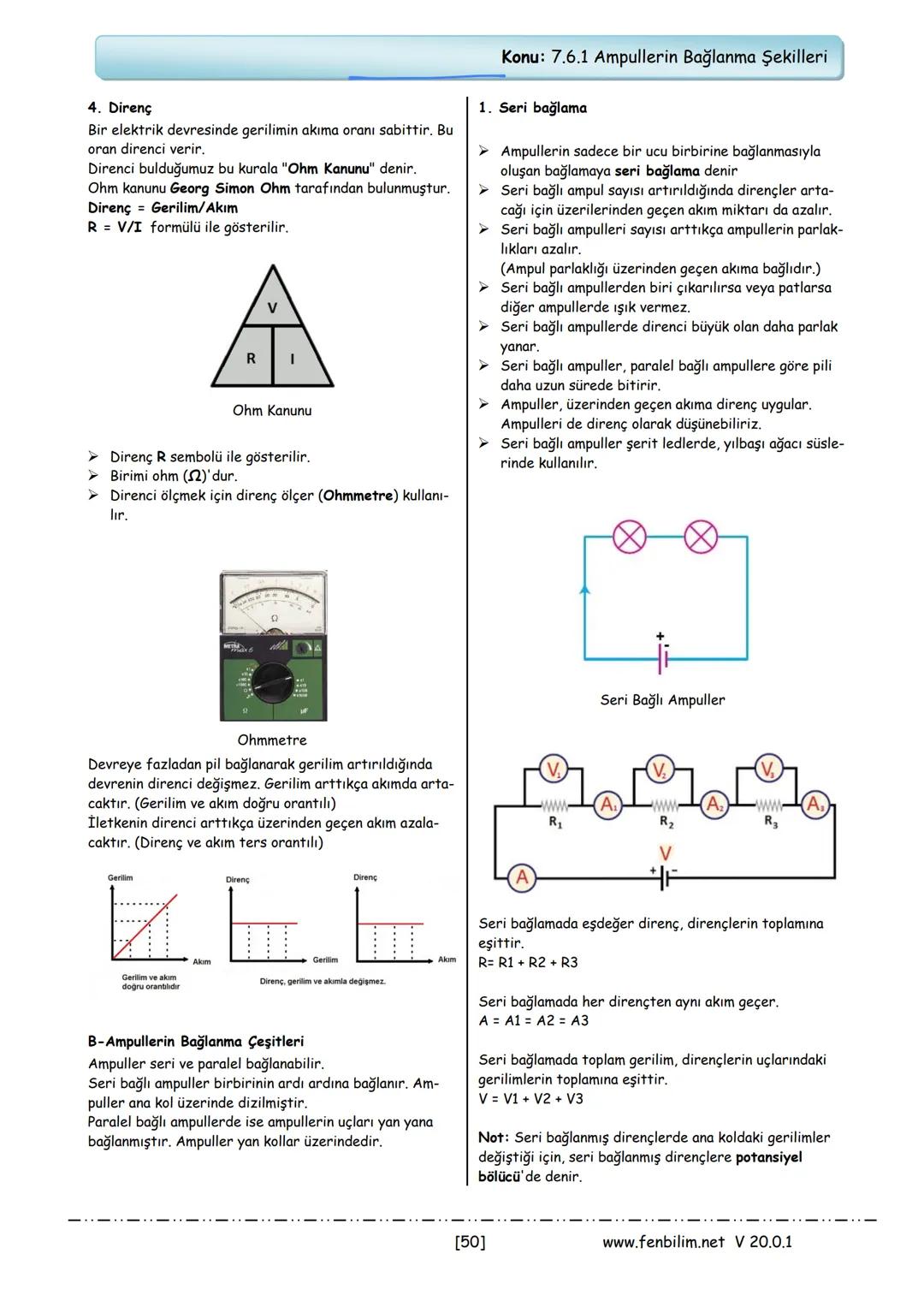

Ohm Kanunu ve Ampullerin Seri Bağlanması
Ohm Kanunu elektrik dünyasının en önemli kurallarından biri! Bu kural der ki: Direnç = Gerilim/Akım . Georg Simon Ohm bu formülü bulmuş ve elektrik hesaplarımızı çok kolaylaştırmış.
Seri bağlamada ampuller tek sıra halinde birbirine bağlanır. Ampul sayısı arttıkça her ampulden geçen akım azalır, bu yüzden ampuller daha sönük yanar. Bir ampul çıkarılırsa tüm devre kesilir!
Seri bağlı devrelerde toplam direnç bütün dirençlerin toplamına eşittir: R = R₁ + R₂ + R₃. Aynı akım bütün ampullerden geçer ama gerilim bölünür. Bu yüzden seri bağlı devrelere "potansiyel bölücü" de denir.
⚡ Sınav İpucu: Seri bağlı ampullerde direnci büyük olan daha parlak yanar çünkü üzerinde daha fazla gerilim düşer!
3
of 3

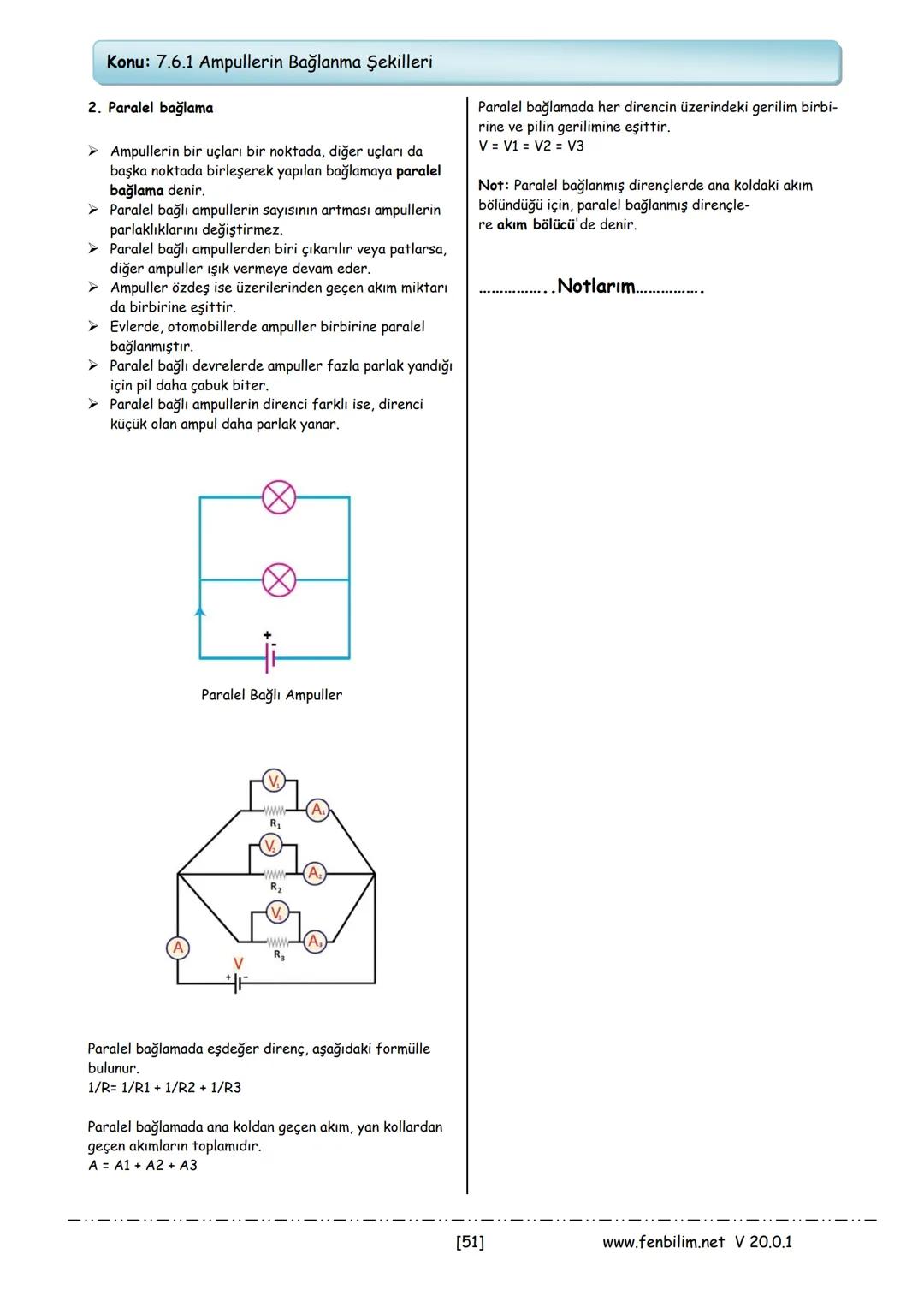

Paralel Bağlama ve Karşılaştırma
Paralel bağlamada ampullerin uçları yan yana bağlanır, sanki her ampul kendi yoluna sahip! Bu yüzden bir ampul çıkarılsa diğerleri çalışmaya devam eder. Evinizdeki ampuller bu şekilde bağlıdır.
Paralel bağlı ampuller hep aynı parlaklıkta yanar çünkü her birinin üzerindeki gerilim eşittir . Ancak akım bölünür: A = A₁ + A₂ + A₃. Bu yüzden paralel devrelere "akım bölücü" denir.
Paralel bağlamada eşdeğer direnç hesabı biraz farklı: 1/R = 1/R₁ + 1/R₂ + 1/R₃ formülünü kullanırız. Paralel bağlı ampuller daha parlak yandığı için pili daha çabuk bitirir.
🏠 Günlük Hayattan: Evindeki ampullerin paralel bağlı olmasının sebebi şimdi anladın değil mi? Bir ampul bozulunca diğerleri çalışmaya devam etsin diye!
